Разработка устройств на основе цифровых сигнальных процессоров фирмы Analog Devices с использованием Visual DSP++

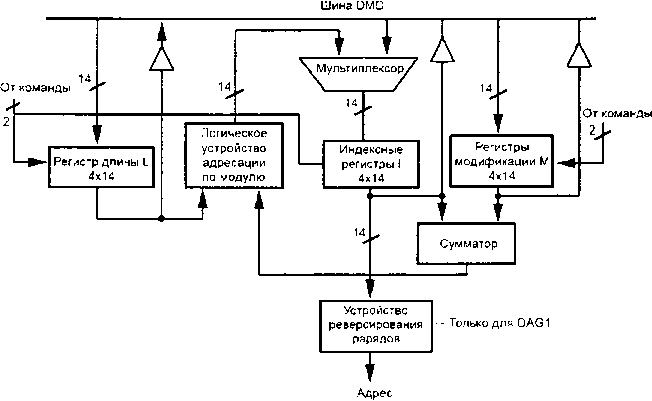

Структурная схема генератора адреса приведена на рис. 19.1. Отличия структуры DAG1 от DAG2 показаны на самой схеме.

Рис. 19.1. Структурная схема генератора адреса

Каждый генератор имеет в своем составе три регистровых блока: блок регистров модификации (M), блок индексных регистров (I) и блок регистров длины (L). Каждый из регистровых блоков состоит из четырех регистров разрядностью 14 бит. Чтение и запись данных в эти регистры осуществляется через шину данных DMD. Индексные регистры I содержат действительные адреса, используемые для доступа к памяти. При косвенной адресации данных адрес, находящийся в выбранном индексном регистре, становится адресом памяти. Разряды адреса на выходе DAG1 могут быть переставлены в обратном порядке за счет установки соответствующего бита режима в регистре состояний режима MSTAT или при помощи команды ENA BIT_REV. Реверс адреса (адресация с перестановкой разрядов в обратном порядке) необходим для выполнения операций БПФ (быстрого преобразования Фурье) для цифровых значений сигнала. Данную операцию часто называют скремблированием (от английского слова scramble — смешивать). Сброс бита режима реверса адреса в регистре состояний режима MSTAT производится командой DIS BIT_REV. Для наглядности сказанного в табл. 19.1 приведен нормальный и реверсивный порядок адресов для 2-, 3- и 4-разрядных адресов. Из таблицы видно, каким образом при этом перемешиваются значения адреса.

Таблица 19.1 Нормальный и реверсивный порядок адресов для 2-, 3- и 4-разрядных адресов

Значение адреса	Нормальный порядок	Реверсивный порядок	Значение адреса
2-разрядный адрес
0	00	00	0
1	01	10	2
2	10	01	1
3	11	11	3
3-разрядный адрес
0	000	000	0
1	001	100	4
2	010	010	2
3	011	110	6
4	100	001	1
5	101	101	5
6	110	011	3
7	111	111	7
4-разрядный адрес
0	0000	0000	0
1	0001	1000	8
2	0010	0100	4
3	0011	1100	12
4	0100	0010	2
5	0101	1010	10
6	0110	0110	6
7	0111	1110	14
8	1000	0001	1
9	1001	1001	9
10	1010	0101	5
11	1011	1101	13
12	1100	0011	3
13	1101	1011	11
14	1110	0111	7
15	1111	1111	15

Генераторы адреса используют пост-модификацию. Т.е. после доступа к данным при использовании косвенной адресации содержимое заданного регистра модификации M прибавляется к содержимому индексного регистра I для формирования нового значения регистра I. Выбор регистров M и I в пределах одного DAG произволен. Т.е. любой из индексных регистров I0–I3 DAG1 может быть модифицирован содержимым любого из регистров модификации M0–M3. Для DAG2 аналогично используются регистры I4–I7 и M4–M7. Значения модификации, содержащиеся в регистрах модификации M, являются знаковыми числами, поэтому следующий вычисленный адрес может быть больше или меньше предыдущего.

Генераторы адреса поддерживают адресацию линейных и циклических буферов данных. Содержимое регистра длины L определяет режим адресации для соответствующего индексного регистра I. При адресации циклических буферов регистр L инициализируется длиной буфера. При адресации линейных буферов регистр L инициализируется нулем. Для каждого регистра I соответствующий регистр L несет информацию о длине буфера. Если сумма значений регистра модификации M и индексного регистра I превышает значение длины циклического буфера, модифицированное значение регистра I вычисляется логическим устройством адресации по модулю с использованием значения регистра длины L.

Поскольку регистры I и L содержат беззнаковые числа, два старших разряда шины данных заполняются при чтении этих регистров нулями. Регистры модификации M хранят числа со знаком, поэтому старшие два разряда шины данных дополняются знаковым расширением при их чтении.

Реверсная адресация

Логическое устройство инвертирования разрядов адреса предназначено для вычислений БПФ, когда разряды двоичных значений данных вводятся или генерируются в обратном порядке. Постановка разрядов в обратном порядке возможна только для адресов, генерируемых DAG1. Точкой поворота является средняя точка 14-разрядного адреса, между разрядами 6 и 7, как показано ниже:

Нормальный порядок разрядов:

13 12 11 10 09 08 07 06 05 04 03 02 01 00.

Реверсный порядок разрядов:

00 01 02 03 04 05 06 07 08 09 10 11 12 13.

Реверсная адресация разрешается при установке соответствующего бита в регистре состояния режима MSTAT. При разрешении данного режима работы DAG1 разряды всех адресов, сгенерированных с использованием индексных регистров I0–I3, ставятся в обратном порядке на выходе. При этом значения адресов в индексных регистрах хранятся в нормальном порядке, а преобразование адреса происходит только при выводе на шину адреса. Этот режим сохраняется до сброса соответствующего бита состояния MSTAT.

В DAG1 можно также инвертировать значения адресов с разрядностью менее 14 бит. Для этого необходимо определить первый адрес и записать при инициализации в регистр модификации M значение, вычисляемое для модификации инвертированного выходного значения регистра I в нужном интервале. Это значение равно 214-N, где N - число разрядов, которое необходимо поставить в обратном порядке.

Поскольку генераторы адресов используются для формирования адресов данных, эти устройства используются в командах пересылки данных. Ниже приводится полный список команд пересылки данных в соответствии с принятыми ранее условными обозначениями. Назначение команд приводится в тексте описания этих команд.

Команды пересылки данных

Чтение из памяти данных (косвенная адресация):

dreg = DM(|I0|,|M0|);
 |I1|,|M1|
 |I2|,|M2|
 |I3|,|M3|
 |I4|,|M4|
 |I5|,|M5|
 |I6|,|M6|
 |I7|,|M7|

Чтение из памяти программ (косвенная адресация):

dreg = PM(|I4|,|M4|);
 |I5|,|M5|
 |I6|,|M6|
 |I7|,|M7|

Запись в память данных (косвенная адресация):

DM(|I0|,|M0|) = dreg;
 |I1|,|M1|
 |I2|,|M2|
 |I3|,|M3|
 |I4|,|M4|
 |I5|,|M5|
 |I6|,|M6|
 |I7|,|M7|

Запись в память программ (косвенная адресация):

PM(|I4|,|M4|) = dreg;
 |I5|,|M5|
 |I6|,|M6|
 |I7|,|M7|

Запись в память данных (прямая адресация):

DM(<addr>) = reg;

Запись содержимого регистров оверлеев в память данных:

DM(<addr>) = DMOVLAY;

Запись в область ввода/вывода (прямая адресация):

IO(<addr>) = dreg;

Пересылка регистр-регистр:

reg = reg;

Непосредственная загрузка регистра:

reg = <data>;
dreg = <data>;

Чтение регистра оверлеев:

dreg = DMOVLAY;

Запись в регистр оверлеев:

DMOVLAY = dreg;

Чтение из памяти данных (прямая адресация):

reg = DM (<addr>);

Чтение из памяти ввода/вывода (прямая адресация):

dreg = IO(<addr>);

Символьная запись <addr> для команд ввода/вывода может принимать значения адреса в диапазоне от 0 до 2048, а для команд обращения к памяти данных от 0 до 16383 (0x3FFF).
