В первых двух блоках программы разрешается работа первого канала приемника SPORT0. В следующих двух блоках программы разрешается работа нулевого и первого канала передатчика SPORT0. Далее в регистр SPORT0_Control_Reg заносится информация о длине слова, формате данных, выравнивании слова, типе компандирования, инвертировании кадровых импульсов и др. режимов работы порта. После чего вычисляется коэффициент деления для тактовой частоты синхронизации SCLK и записывается в регистр SPORT0_SCLKDIV. Аналогично, в следующем блоке программы, производится вычисление коэффициента деления для тактовой частоты кадровых импульсов и запись этого значения в регистр SPORT0_RFSDIV. Завершается конфигурирование SPORT0 записью режима работы порта в регистр управления автобуферизацией SPORT0_Autobuf. Аналогично производится конфигурирование порта SPORT1.
Прием и передача данных через порты могут осуществляться с помощью регистров передатчика TX0, TX1 и регистров приемника RX0, RX1 в портах SPORT0 и SPORT1 соответственно. Эти регистры не отображены в карте памяти процессора, но распознаются мнемоникой ассемблера. Доступ к этим регистрам обеспечивается в произвольный момент во время выполнения программы. Например, следующая команда записывает данные из регистра AX0 в регистр передатчика SPORT1:
Естественно, что перед этим SPORT1 должен быть программно сконфигурирован ранее описанными командами.
Следующая команда запишет принятые данные из регистра приемника порта SPORT0 в регистр AX0:
Часть IV. Среда разработки Visual DSP++
В этой части книги говорится об установке на компьютер современного средства разработки программ для сигнальных процессоров — программного пакета Visual DSP++, его запуске и работе. Приводятся примеры программ и их отладка в среде разработки.
Демонстрируется спектральный анализ сигнала с помощью Visual DSP++. Рассказывается о программировании на Си в данной среде разработки.Глава 22. Установка
В этой главе говорится об установке на компьютер современного средства разработки программ для сигнальных процессоров — программного пакета Visual DSP++.
После знакомства с архитектурой и аппаратными блоками сигнального процессора, а также с его системой команд и директивами языка программирования, пришло время познакомиться с программами, реализующими различные методы математической обработки с помощью сигнального процессора.
В предыдущих материалах мы рассмотрели средства программирования сигнальных процессоров для операционной системы MS DOS. В настоящее время существует более мощное и современное средство программирования для операционной системы Windows, которое носит название Visual DSP++.
Для знакомства с новыми примерами программ удобнее использовать Visual DSP++, поскольку он имеет интегрированный интерфейс разработчика и обладает мощными средствами визуализации и отладки программ. В этом читатели вскоре смогут убедиться самостоятельно.
Программный пакет Visual DSP++ свободно распространяется фирмой Analog Device со своего сервера в Интернете. Он представляет собой тестовую (trial) версию и может быть загружен по адресу http://www.analog.com/processors/resources/crosscore.
Кроме самого программного пакета, необходимо скачать инсталлятор лицензий и пройти бесплатную регистрацию на сервере для получения лицензии.
Тестовую версию Visual DSP++, кроме Интернета, можно получить в представительстве компании Analog Device, или у официальных дистрибьюторов компании на компакт-диске. Фирма Analog Device периодически создает новые версии Visual DSP++, тем не менее при этом соблюдается совместимость с предыдущими программными продуктами, и интерфейс данного пакета легко узнаваем для любой версии. Поскольку описываемый программный пакет не русифицирован и содержит всю информацию на английском языке, ниже дается методика установки программного пакета Visual DSP++, с целью избавления от ошибок при установке пакета и экономии времени читателей.
Рассмотрим поэтапно установку программного пакета Visual DSP++ на примере версии 3.0.
Вначале необходимо загрузить файл программы установки пакета и файл программы его лицензирования с источника, указанного выше. После успешной загрузки программ установки и лицензирования, необходимо получить серийный номер для последующей регистрации пакета, зайдя в Интернет по ссылкеи заполнив одностраничную форму. Серийный номер пакета будет выслан вам по электронной почте на адрес, который вы укажете в анкете.

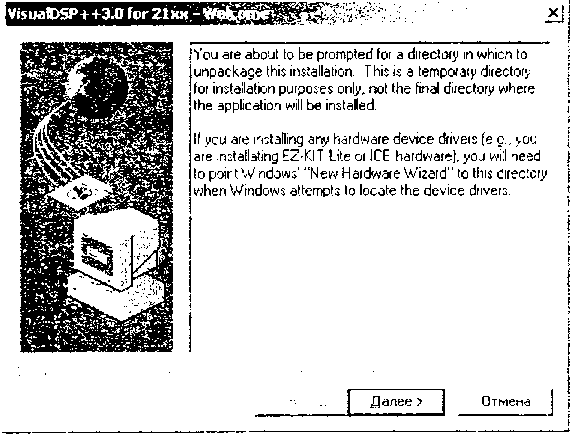

Для установки пакета на компьютер необходимо иметь не менее 100 Мб свободного дискового пространства. Процесс установки Visual DSP++ начинается с запуска самораспаковывающегося файла VisualDSP++3.0for21xx.exe. При этом на экране монитора отобразится окно (рис. 22.1), текст которого сообщает о том, что вам будет предложен каталог для распаковки пакета перед его установкой.
Рис. 22.1
Этот временный каталог необходим только для установочных целей и не является конечным каталогом, куда будет окончательно установлено приложение.
