Если вы установили ранее любое из аппаратных устройств (например, такое, как EZ-KIT Lite, или аппаратные средства ICE), вам понадобится в дальнейшем указать «Мастеру Новых Устройств» на этот каталог, когда Windows пытается установить драйверы устройств.

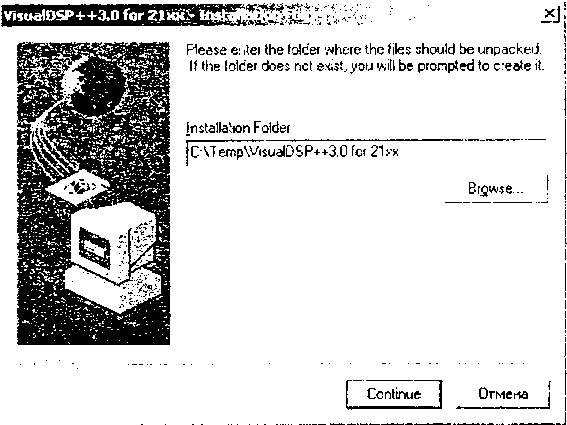

Ознакомившись с данным сообщением, необходимо нажать программную кнопку «Далее». При этом появится новое окно (рис. 22.2), в котором предлагается ввести название временного каталога, куда будут распакованы файлы программы. Если указанный каталог не существует, его необходимо будет создать. Вы можете вручную подкорректировать указанный каталог или выбрать его из созданных ранее, нажав кнопку «Browse». После чего необходимо нажать кнопку «Continue».

Рис. 22.2

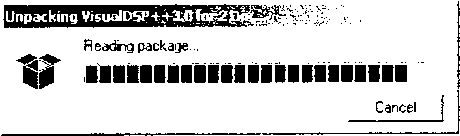

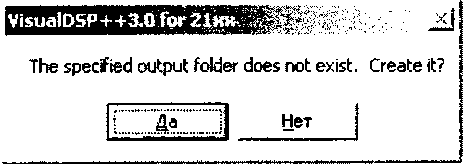

Далее программа предложит создать несуществующий каталог (рис. 22.3) и начнет распаковку файлов в этот каталог (рис. 22.4), если будет нажата кнопка «Да».

Рис. 22.3

Рис. 22.4

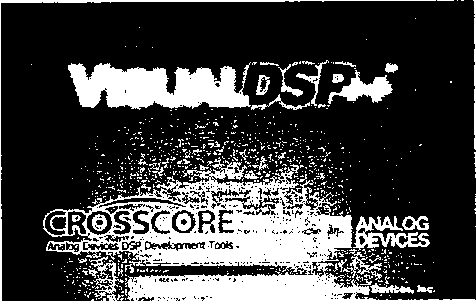

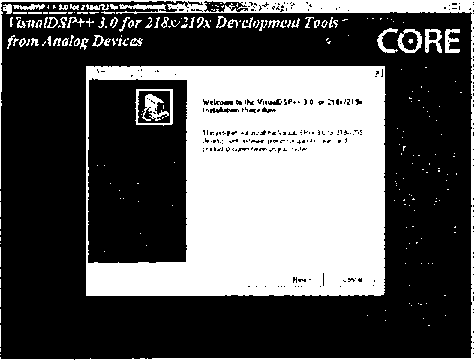

После чего на экране кратковременно отобразится окно с цветной заставкой программного пакета Visual DSP++ (рис. 22.5) и откроется окно с приглашением процедуры установки пакета (рис. 22.6). В этом окне сообщается о том, что на вашу систему будет произведена установка программного обеспечения для сигнальных процессоров семейства 218x и 219x, инструменты, спецификации и документация.

Рис. 22.5

Рис. 22.6

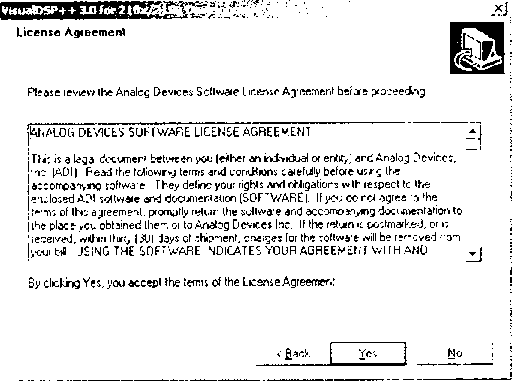

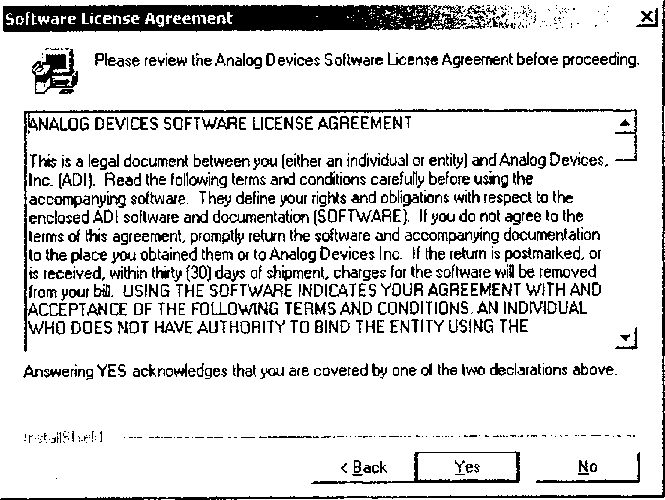

После нажатия на кнопку «Next» установка будет продолжена и на экране отобразится лицензионное соглашение (рис. 22.7), определяющее права и обязанности пользователя данного продукта. Для продолжения установки необходимо подтвердить свое согласие с условиями использования пакета путем нажатия кнопки «Yes».

Рис. 22.7

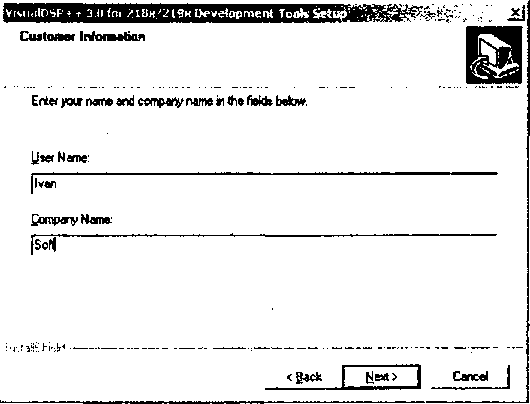

Далее будет предложено ввести ваше имя и название компании (рис. 22.8). Здесь необходимо ввести те имена, которые вы использовали при заполнении анкеты на получение серийного номера для регистрации пакета, например Ivan Soft.

Рис. 22.8

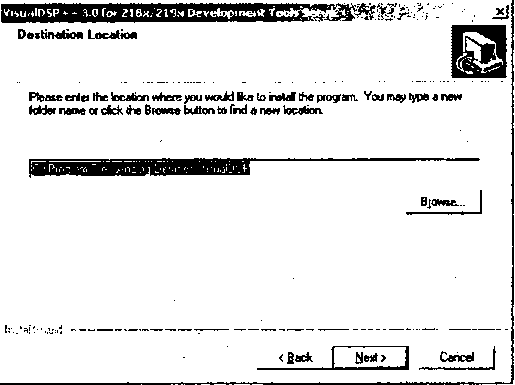

Нажмите на кнопку «Next», и перед вами откроется новое окно установки (рис. 22.9), в котором предлагается ввести рабочий каталог программы, куда будет установлен сам программный пакет Visual DSP++.

Рис. 22.9

Здесь можно оставить все без изменений или выбрать другой каталог, по аналогии с процедурой определения временного каталога для установки программы.

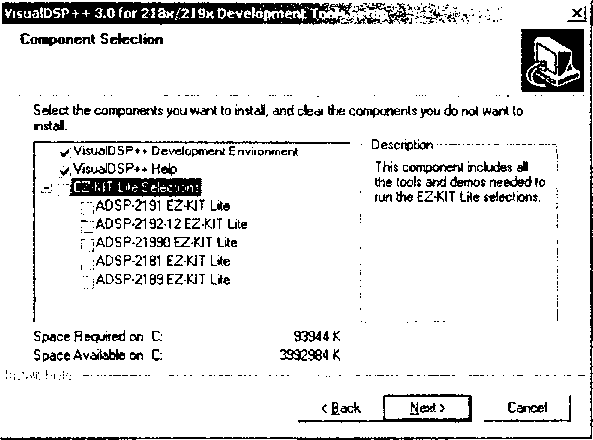

Для продолжения установки нажмите кнопку «Next». Теперь откроется окно выбора устанавливаемых компонентов (рис. 22.10).

Рис. 22.10

Здесь необходимо отметить те вспомогательные компоненты, которыми вы располагаете. В нашем случае можно отметить ADSP 2181 EZ-KIT Lite, поскольку тестовая плата, описанная ранее, совместима с указанным устройством, и ею можно пользоваться, так же как отладочным средством ADSP 2181 EZ-KIT Lite. В принципе, можно отметить все компоненты или, наоборот, не отмечать ни одного дополнительного компонента, поскольку сам программный пакет Visual DSP++ в любом случае все равно будет работоспособен. Установка компонентов влияет лишь на присутствие или отсутствие дополнительных функций пакета.

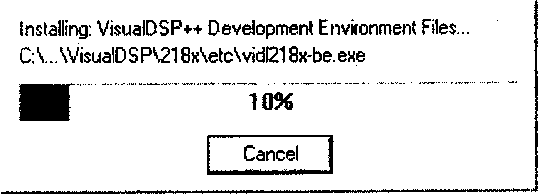

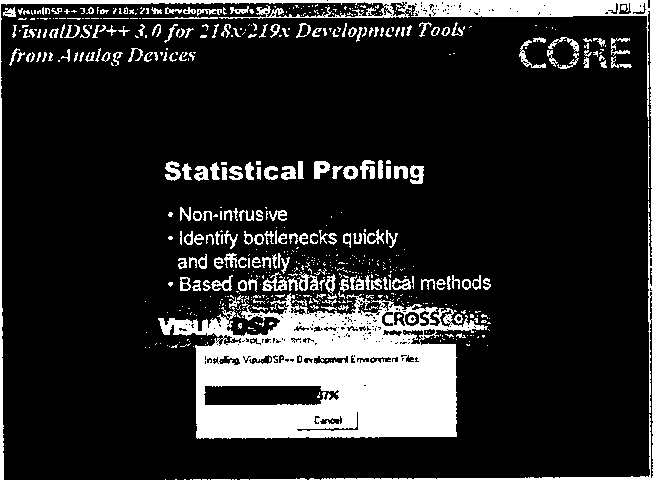

После нажатия кнопки «Next» процесс инсталляции продолжится, и на экране начнется отображение окон, подобных представленным на рис. 22.11 и рис. 22.12, в которых сообщается об именах распаковываемых файлов и краткая информация о самом пакете соответственно.

Рис. 22.11

Рис. 22.12

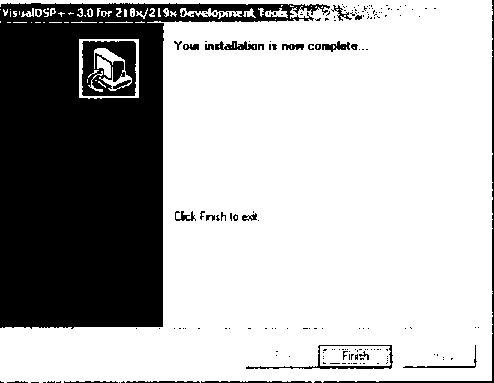

Заканчивается первый этап установки отображением окна приведенного на рис. 22.13, в котором сообщается об успешном окончании установки и предлагается нажать кнопку «Finish» для завершения установки.

Рис. 22.13

Следующим шагом в установке пакета является его регистрация. Для выполнения этой процедуры необходимо запустить файл лицензирования LicenseInstaller5RC45.exe, который после запуска отобразит окно (рис. 22.14) с сообщением, в котором предлагается выбрать тип лицензии.

Рис. 22.14

Самым простым и распространенным видом лицензирования является установка одиночного пользователя лицензии (Install Single User License).

Для выполнения этого выбора необходимо нажать соответствующую надпись в окне. После нажатия программной кнопки «Next» на экране появится окно с содержанием лицензионных прав (рис. 22.15).

Рис. 22.15

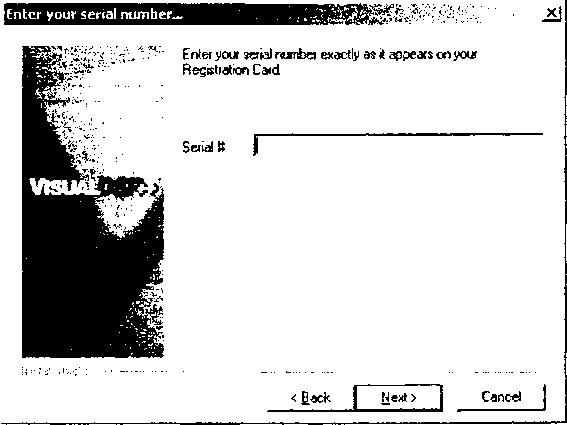

Для продолжения установки необходимо подтвердить свое согласие с условиями использования пакета путем нажатия программной кнопки «Yes». После этого появится окно (рис. 22.16) с предложением ввести серийный номер продукта, который был выслан вам по электронной почте и обычно представляет собой строку, состоящую из 3 букв и 15 цифр.

Рис. 22.16

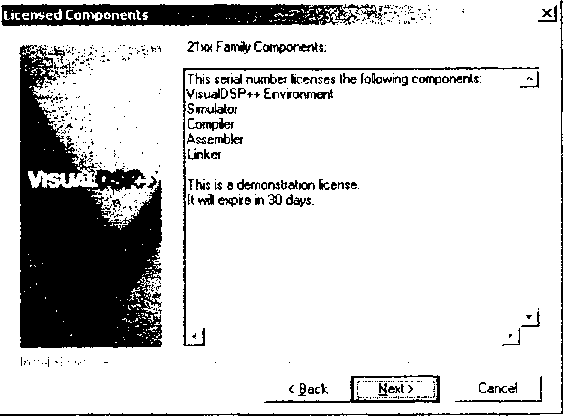

После введения номера и нажатия кнопки «Next» появится окно с сообщением о том, что данный серийный номер позволяет вам использовать установленный продукт, включающий в себя среду Visual DSP++, симулятор, компилятор, ассемблер и компоновщик, в течение 30 дней с момента регистрации (рис. 22.17).

Рис. 22.17

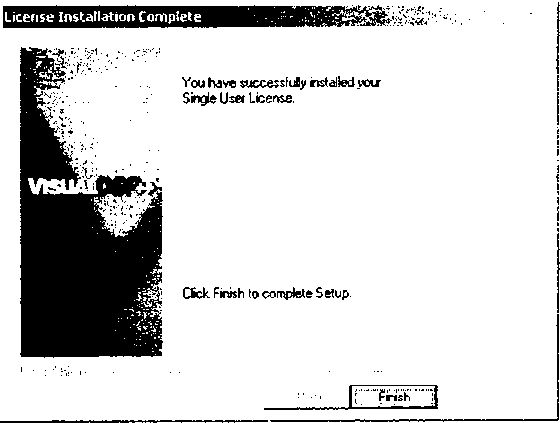

Нажмите на кнопку «Next». В результате на экране появится окно, сообщающее об успешном лицензировании пакета Visual DSP++ (рис. 22.18). Здесь необходимо нажать кнопку «Finish».

Рис. 22.18

На этом процесс установки программного пакета Visual DSP++ заканчивается, и можно приступать к его использованию. Кроме того, теперь можно удалить все файлы из временного каталога, поскольку программа инсталляции не делает этого самостоятельно.

Глава 23. Запуск VisualDSP++

В этой главе говорится об использовании современного средства разработки программ для сигнальных процессоров — программного пакета VisualDSP++.

После установки программного пакета VisualDSP++ на компьютер можно начать работу с ним. Установленная программа находится по умолчанию в каталоге «C:\Program_Files\Analog Devices\VisualDSP\System\ldde.exe» и запускается по пути: Пуск→Программы→VisualDSP→VisualDSP++ Environment.

При первом запуске этой программы на экране монитора отобразится окно (рис. 23.1), текст которого сообщает о том, что ваша лицензия на использование VisualDSP++ истечет через 30 дней. После чего необходимо будет либо купить, либо вновь зарегистрировать данный программный пакет.
