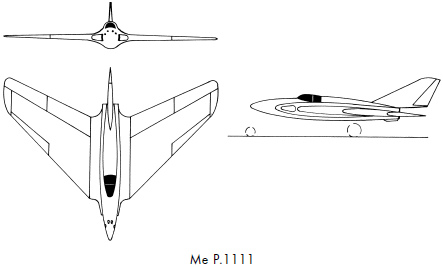

Характеристики Ме P.1111: экипаж – 1 человек, силовая установка – 1 х ТРД HeS 011 тягой 1300 кгс, размах крыла – 9,16 м и его площадь – 28,0 м2, длина самолета – 8,92 м, высота – 3,06 м, вес пустого – 2740 кг, взлетный вес – 4280 кг, максимальная скорость на высоте 7000 м – 995 км/ч, скороподъемность у земли – 23,7 м/с, практический потолок – 14 000 м, максимальная продолжительность полета– 1,8 часа, вооружение – 4 пушки MK 108 калибра 30 мм.

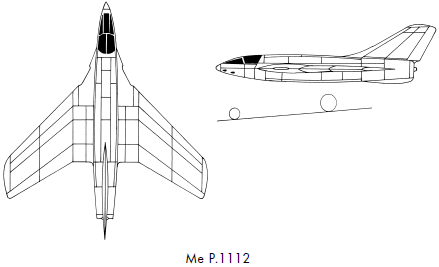

Me P.1112

К концу марта 1945 г. был закончен проект истребителя Ме P.1112 с одним двигателем HeS 011, проект разрабатывался в трех вариантах:

P.1112/I (3 марта 1945 г.) – бесхвостый вариант истребителя. Воздухозаборники двигателя располагались над крылом по бокам фюзеляжа, четыре пушки – в носовой части фюзеляжа.

P.1112/II (27 марта 1945 г.) – то же, что и P.1112/I, но с удлиненным фюзеляжем и воздухозаборниками в корневой части крыла.

P.1112/III (30 марта 1945 г.) – истребитель с хвостовым оперением мотылькового типа. Воздухозаборники двигателя располагались над крылом по бокам фюзеляжа, четыре пушки – в носовой части фюзеляжа. Кабина летчика оснащалась катапультным сиденьем.

В середине апреля находился в постройке полноразмерный деревянный макет самолета, на котором предполагалось оценить возможность установки различных вариантов пушечного вооружения – четырех MK 108, или одной 50-мм MK 214, или одной 55-мм MK 112. В конце апреля 1945 г. союзные войска, захватив завод в Оберраммергау, обнаружили этот недостроенный макет самолета.

Характеристики Me P.1112/I: экипаж – 1 человек, силовая установка – 1 х ТРД HeS 011 тягой 1300 кгс, размах крыла – 9,15 м и его площадь – 24 м2, длина самолета – 6,6 м, высота – 2,6 м, взлетный вес – 4674 кг, максимальная скорость – 1100 км/ч, вооружение – 4 пушки MK 108.

Характеристики Me P.1112/III: экипаж – 1 человек, силовая установка – 1 х ТРД HeS 011 тягой 1300 кгс, размах крыла – 8,16 м и его площадь – 19,0 м2, длина самолета – 9,24 м, высота – 2,84 м, вес пустого – 2290 кг, взлетный вес – 4673 кг, максимальная скорость на высоте 7000 м – 1000 км/ч, практический потолок – 14 000 м, вооружение – 4 пушки MK 108 калибра 30 мм.

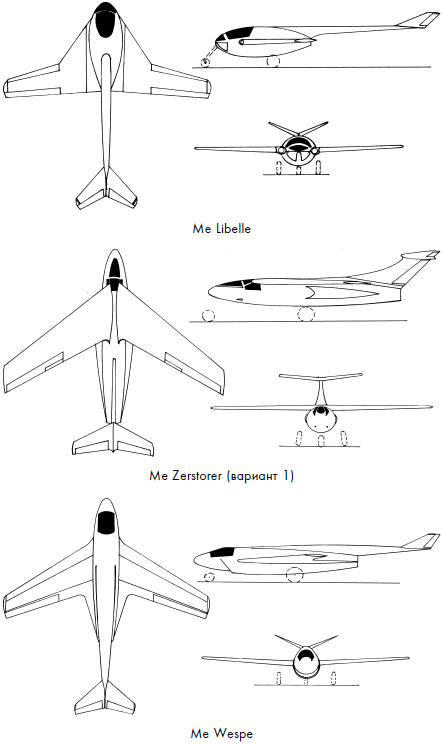

Me Libelle

Проект легкого истребителя Me Libelle («Стрекоза») с ТРД HeS 011, расположенным внутри короткого фюзеляжа, и оперением мотылькового типа на длинной хвостовой балке. Самолет имел крыло размахом 7,0 м и длину 7,3 м.

Me Zerstorer

Эскизный проект тяжелого истребителя с двумя двигателями ТРД Jumo 004TL и Т-образным хвостовым оперением разрабатывался в 1941–1942 гг. Проект был выполнен в двух вариантах, отличавшихся расположением воздухозаборников и конфигурацией хвостовых частей. В первом варианте воздухозаборники располагались по бокам фюзеляжа под крылом, во втором варианте воздухозаборники располагались в корне крыла, а на законцовках крыла устанавливались два дополнительных топливных бака емкостью по 300 л. В качестве вооружения должны были использоваться две пушки MK 108.

Характеристики Me Zerstorer-1: экипаж – 1 человек, силовая установка – 2 х ТРД Jumo 004TL тягой по 900 кгс, размах крыла – 11,8 м и его площадь – 28,0 м2, длина самолета – 12,2 м, взлетный вес – 7000 кг, вооружение – 2 пушки MK 108 калибра 30 мм.

Me Wespe

Эскизный проект самолета Me Wespe («Оса»), разработанный в самом конце войны, был выполнен в двух вариантах. В качестве силовой установки использовался ТРД Jumo 004C или HeS 011, установленный в хвостовой части фюзеляжа. Предполагалось вооружить самолет двумя пушками MK 108.

Первый вариант самолета имел мотыльковое хвостовое оперение, кабина, в которой летчик располагался лежа, находилась в носовой части фюзеляжа, воздухозаборник двигателя находился под фюзеляжем в районе кабины.

Второй вариант имел обычное хвостовое оперение, воздухозаборник в носовой части и кабину летчика в средней части фюзеляжа.

Характеристики Me Wespe: экипаж – 1 человек, силовая установка – 1 х ТРД HeS 011 тягой 1300 кгс, размах крыла – 8,65 м и его площадь – 15,0 м2, длина самолета – 10,0 м, высота – 2,3 м, взлетный вес – 3000 кг, вооружение – 2 пушки MK 108 калибра 30 мм.

Аппараты А. Коанда

Анри Коанда, изучая эффект прилипания газа при его движении с высокой скоростью около изогнутой поверхности («эффект Коанда»), в 1938 г. запатентовал конструкцию дискового реактивного аппарата (патент № 2108652). В 1940 г., после занятия немцами Парижа, А. Коанда под наблюдением СС был вынужден работать над проектами немецких летающих дисков.

Сведения о его разработках чрезвычайно скудны, но известно, что в результате им был разработан дископодобный аппарат диаметром 20 м. В составе силовой установки, которая была вписана в корпус диска, использовались двенадцать ТРД Jumo 004B. Эти ТРД устанавливались в радиальных каналах по периферии диска, реактивные сопла двигателей могли изменять угол вектора тяги в вертикальной плоскости, изменение направления полета осуществлялось дифференцированием тяги соответствующих двигателей. Однако аппарат не пошел в производство, так как требуемых для него ТРД Jumo 004B не хватало даже для комплектации серийных самолетов Ме 262 и Ar 234. Кроме того, силовая установка аппарата потребляла большое количество топлива, которого в Германии к 1944 г. уже катастрофически не хватало. Поэтому работы над проектом были прекращены, а Коанда до конца войны по указанию немцев занимался разработкой беспилотного аппарата небольших размеров.

Самолеты с ВМСУ и ТРД

В Германии изучением характеристик серийных винтомоторных самолетов с дополнительными ТРД начали заниматься с 1939 г. Первым испытывался самолет Не 112 V2 с дополнительным ТРД HeS 3A, затем в 1940 г. летал Не 111Н-6 с одним дополнительным HeS 8A. Затем летали Ju 88A-4 и Bf 109 с дополнительным Jumo 004, Ме 262 с двумя дополнительными BMW P.3302, Ju 88A-5 с дополнительным BMW 003А и др. Помимо этого специально разрабатывались проекты самолетов со смешанной силовой установкой.

Bv P.194

Проект самолета асимметричной схемы разрабатывался в вариантах пикирующего бомбардировщика, штурмовика, тяжелого истребителя и разведчика. В носовой части главного фюзеляжа располагался двигатель BMW 801D с тянущим винтом и бомбоотсек в средней части. В правом коротком фюзеляже длиной 6,4 м находилась бронированная стальными листами кабина летчика, с установленным под ее задней частью ТРД Jumo 004B или BMW 003A. Топливные баки размещались в крыле. Трехстоечное шасси монтировалось на главном фюзеляже, основные стойки убирались в крыло, хвостовое колесо – в фюзеляж. Вооружение – 2 пушки МK 103 и 2 пулемета MG 151/20 по бокам кабины, бомбовая нагрузка бралась в вариантах: 9 бомб SC 70, 2 бомбы SC 250, 1 бомба SC 500 или 1 бомба SC 1000.

Из-за его необычной схемы проект не был принят RLM, поэтому все работы по нему прекратились в 1944 г.

Характеристики, одинаковые для всех вариантов самолета: экипаж – 1 человек, силовая установка – 1 х ПД BMW 801D мощностью 1750 л. с. и один ТРД Jumo 004B тягой 900 кгс, вес пустого – 6500 кг, взлетный вес – 9350 кг, площадь крыла – 36,4 м2, высота самолета (кроме версии 01–02) – 3,92 м, максимальная скорость на высоте 7200 м – 725 км/ч, практический потолок – 11 100 м, дальность – 1000 км, время подъема на высоту 9000 м – 15 минут.
