Введение

Классификация

Часовые приборы можно классифицировать по-разному: по принципу действия, по устройству колебательной системы, наконец, по назначению.

По принципу действия часовые механизмы могут быть механическими, электронно-механическими или электронными. Используемые в устройстве часов колебательные системы (баланс, маятник, кварцевый генератор, камертон и др.) зависят от способа применения и предназначения часов. Так, например, маятниковые часы могут работать только в том случае, если маятник подвешен вертикально, то есть часы должны быть неподвижны. Это напольные, настенные или (в редких случаях) настольные часы. Балансовая колебательная система, в отличие от маятниковой, не боится перемещений механизма, поэтому она используется в основном в наручных или карманных часах.

Механические часы, помимо этого, могут подразделяться по типу применяемого двигателя: гиревого или пружинного. Самые простейшие по конструкции — это настенные маятниковые часы с гиревым двигателем, такие, например, как часы с кукушкой.

Механические часы, кроме основного механизма, могут располагать еще и различными дополнительными устройствами. Например, в крупногабаритных часах это может быть бой, календарное или сигнальное устройство; в наручных часах — автоматический подзавод пружины, секундомер, сигнальное или календарное устройство и т. д.

Электронно-механические часы могут быть как наручными, так и стационарными (настольными или настенными). Электронные и электронно-механические часы также могут быть снабжены дополнительными устройствами.

Книга посвящена в основном ремонту самых распространенных часов — наручных и будильников.

Основные узлы часового механизма

В механических часах таковыми являются: двигатель, основная колесная система, колебательная система или регулятор, спуск или ход, стрелочный механизм, механизм завода пружины и перевода стрелок.

Источником энергии в часах является двигатель.

Он может быть пружинным или гиревым. Заведенный двигатель запасает энергию, а затем через колесную систему передает ее регулятору и стрелочному механизму. Основная колесная система состоит из зубчатых колес (секундного, промежуточного, центрального), передающих энергию от двигателя через спуск на регулятор и стрелочный механизм. Регулятор управляет раскручиванием пружины (или распусканием гири). Спуск, являющийся промежуточным узлом, периодически освобождает зубчатую передачу в колесной системе и передает энергию пружины регулятору. Стрелочный механизм состоит из системы зубчатых колес (переводные, вексельное, часовое) и передает стрелкам движение от основной колесной системы.

Механизм завода пружины и перевода стрелок состоит из заводного вала, барабанного и заводного колеса и системы рычагов. Основание часового механизма — платина, одна из сторон которой называется мостовой, а другая — циферблатной. На мостовой стороне располагаются: двигатель, основная колесная система (или ангренаж), анкерное колесо, анкерная вилка, баланс-спираль, механизм автоподзавода у часов, располагающих такой системой, а на циферблатной — стрелочный механизм, механизм завода пружины и перевода стрелок и календарный механизм, если таковой предусмотрен.

Принцип действия часового механизма

Заводная головка навинчена на заводной вал.

При вращении головки, т. е. при заводе часов, вал тоже вращается, передавая движение на заводное колесо и далее — на барабанное колесо, надетое на вал барабана. На нем крепится внутренний виток заводной пружины, и при вращении колеса пружина накручивается на вал. Когда заведенная пружина начинает раскручиваться, то вращение барабана передается на центральное колесо. Центральное колесо, в свою очередь, вращает колесо промежуточное, а оно — секундное, приводящее в движение секундную стрелку. Затем с секундного колеса движение передается на анкерное колесо, поддерживающее колебания баланса. Наконец, через вексельное колесо движение передается часовому колесу с часовой стрелкой.

Для ремонта часов в домашних условиях вам пригодятся: лупа, несколько отверток с диаметром лезвий от 0,6 до 2 мм, 2–3 пинцета, набор ключей, плоскогубцы, кусачки, напильники, игла, нож, штангенциркуль, приспособления для чистки и смазки (масленка, щетки, резиновая груша и др.). Бензин для смазки можно наливать в обыкновенный чайный стакан, только необходимо плотно закрывать его. В качестве щеток для чистки деталей можно использовать старые зубные щетки.

Глава 1. Ремонт механических часов

Разборка наручных часов

Поскольку довольно часто причиной остановки часов является загрязненность механизма, высыхание масла, проникновение влаги внутрь корпуса часов и т. д., то иногда бывает достаточно просто разобрать часы, при этом промыв или смазав их механизм. Перед разборкой часов изучите прилагаемую схему (рис. 1).

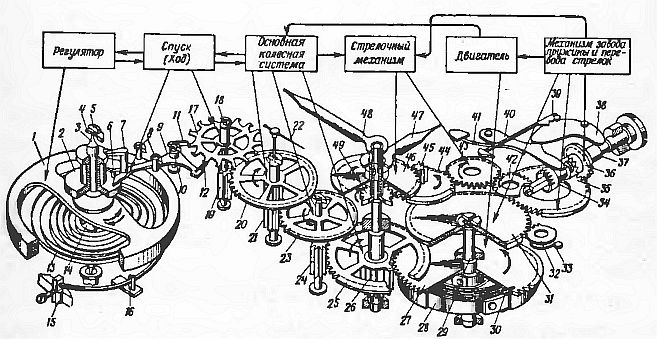

Рис. 1. Кинематическая и принципиальная схема механизма часов:

1 — баланс;

2 — ролик двойной;

3 — ось баланса;

4 — камень сквозной;

5 и 6—калош накладной и импульсный;

7 — копье;

8 — штифты ограничительные;

9 — вилка анкерная;

10 — ось анкерной вилки;

11 и 12—полеты входная и выходная;

13 — спираль;

14 — колодка спирали;

15 и 16 — штифты регулировочного градусника;

17 — колесо анкерное;

18 — камень сквозной;

19 — триб анкерного колеса;

20 — колесо секундное;

21 — триб секундного колеса;

22 — стрелка секундная;

23 — колесо промежуточное;

24 — триб промежуточного колеса;

25 — колесо центральное;

26 — триб центрального колеса;

27 — барабан;

28 — пружина заводная;

29 — вал барабана;

30 — накладка мечевидная;

31 — колесо барабанное;

32 — собачка;

33 — пружина собачки;

34 — муфта кулачковая;

35 — колесо заводное;

36 — триб заводной;

37 — вал заводной;

38 — рычаг переводной;

39 — пружина переводного рычага (фиксатор);

40 — рычаг заводной;

41 — пружина заводного рычага;

42 и 43 — колеса переводные;

44 — колесо вексельное;

45 — триб вексельного колеса;

46 — колесо часовое;

47 — стрелка часовая;

48 — стрелка минутная;

49 — триб минутной стрелки (минутник)

Разборка проводится в следующей последовательности:

— Снять заднюю крышку корпуса (удобнее всего подцепить ее ножом; некоторые крышки откручиваются). Как правило, такие неисправности, как лопнувшая пружина, сломанные или погнутые колеса, разболтавшиеся винты, видны сразу же.

— Если при беглом осмотре все выглядит целым, следует вынуть механизм из корпуса. Для этого сначала надо спустить заводную пружину; делается это так: заводной головкой собачка отводится в крайнее положение (момент завода) и придерживается пинцетом, а заводная головка в это время осторожно вращается пальцами. Затем извлекается заводной вал. Для этого надо установить его в положение перевода стрелок и ослабить винт переводного рычага. Потом механизм вынимается из корпуса и заводной вал опять становится на место. В некоторых моделях корпус часов устроен так, что механизм можно вытащить и без снятия заводного вала.

— Проверить пинцетом вращение центрального колеса (свободно ли оно движется и не соприкасается ли с окружающими деталями). Проверить на соприкосновение также барабан, спираль, баланс.

— Снять стрелки, освободить и снять циферблат.

Сначала снять секундную стрелку, затем минутную (удобнее всего пинцетом). Потом снять циферблат с часовым колесом и часовой стрелкой. Проверить состояние его ножек. Осмотреть стрелочный механизм, проверить вексельное и часовое колеса, проверить сцепление колес стрелочного механизма (для этого повращав их в прямом и обратном направлениях). Проверить, правильно ли фиксируются переводной и заводной рычаги.
