Ремонт часов своими руками. Пособие для начинающего мастера

Если часы останавливаются из-за того, что колеса покрыты коррозией, то ее можно попробовать снять; если колеса разъедены сильно, то лучше заменить их.

Часы могут останавливаться из-за того, что погнуты или срезаны зубья барабана, в этом случае надо заменить и барабан и заводную пружину. Кроме того, в барабане могут скапливаться грязь или стружка, поэтому его надо промыть в бензине, а пружину протереть бумагой.

Недостаточный зазор между деталями анкерного хода (например, анкерной вилкой и штифтами) может провоцировать вялый или меняющийся ход часов или даже их остановку.

Дефекты регулятора хода могут привести к тому, что часы будут спешить за один час на несколько минут. Например, за колонку или штифты регулятора может захлестнуться спираль. В таком случае витки спирали надо снять с колонки или штифтов, установить спираль на место и исправить ее, если она деформирована.

Разборка будильника

Процесс разборки будильника немного отличается от разборки наручных часов, поэтому он рассматривается отдельно. Детали устройства механического будильника — на рис. 2.

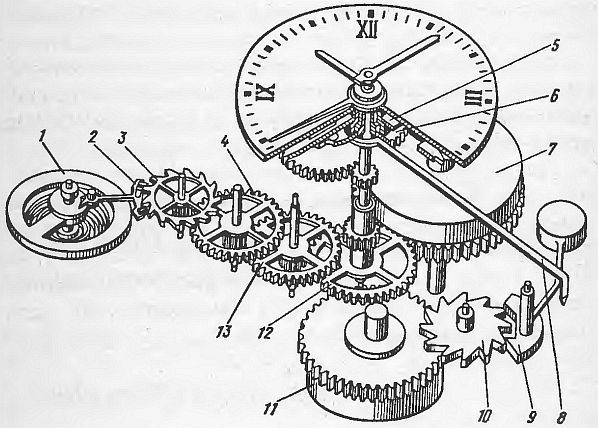

Рис. 2. Кинематическая схема будильника:

1 — узел баланса;

2 — вилка анкерная;

3 — колесо анкерное с трибом;

4 — колесо секундное с трибом;

5 — колесо сигнальное;

6 — колесо часовое;

7 — барабан хода с валом и пружиной;

8 — пружина запора сигнала;

9 — скоба с валом и молоточком;

10 — колесо храповое сигнальное с трибом;

11 — барабан сигнала с валом и пружиной;

12 — колесо центральное с трибом;

13 — колесо промежуточное с трибом

Движение передается от барабана (7) на центральный триб с центральным колесом (12).

С центрального колеса вращение передается на триб промежуточного колеса (13), затем — на секундное колесо (4) и на анкерное колесо (3). Анкерное колесо через анкерную вилку (2) передает импульс движения на балансовый регулятор.

Механизм сигнала работает следующим образом: движение передается от барабана (11) на триб сигнального колеса (10). Колесо приводит в движение спусковую скобу с валом и молоточком (9). Вся эта система представляет собой спусковой регулятор.

Сигнал действует через специальную пружину (8), которая давит на часовое колесо (6), прижимая его к сигнальному колесу (5). Когда выступ на часовом колесе совпадает с выступом на втулке часового колеса, механизм сигнала приходит в движение.

При разборке будильника в первую очередь надо отвернуть и снять заводные ключи хода и сигнала, затем снять кнопки перевода стрелок. Отвернуть три винта крепления крышки корпуса, снять их. Вынуть кнопку запора сигнала, после чего отвернуть втулку, в которой она находилась, и снять втулку с корпуса.

Вынуть механизм из корпуса. Снять минутную и часовую стрелки. Положить механизм циферблатной стороной вниз. Отвернуть три винта крепления подциферблатника и снять его вместе с сигнальным колесом и сигнальной стрелкой. Перевернуть механизм циферблатной стороной вверх для того, чтобы разобрать механизм перевода стрелок.

Основные неисправности механизма будильников и методы их устранения

— Если минутная стрелка соскочила с вала центрального колеса, замените ее.

— Если заводной ключ касается окружающих деталей, замените его.

— Если стрелки трутся о циферблат, установите их так, чтобы они были параллельны друг другу.

— Если заводная пружина не держится в заведенном состоянии, надо до упора завернуть винт пружины собачки или заменить пружину, если она сломана.

— Если будильник вообще не заводится, надо проверить следующие детали: вал барабана, на котором может быть сорвана резьба; заводное колесо, на валу которого также может быть сорвана резьба. Испорченные детали надо заменить.

— Если будильник спешит, причиной может быть слишком сильная пружина хода. В таком случае во время хода часов слышится характерный пристук.

Пружину надо заменить.

— Если за каждый час будильник спешит на несколько минут, значит, спираль баланса захлестнулась за близлежащие детали (в этом случае ее надо осторожно снять и установить на место) или же сама спираль слиплась из-за попадания смазки (промойте спираль).

— Если будильник отстает, надо проверить пружину хода. Она может быть смята, растянута из-за долгого использования (в этом случае — замените) или просто плохо смазана. Если с пружиной все в порядке, надо проверить баланс. Его спираль может быть неправильно установлена, в механизм могла попасть пыль и загрязнить баланс, наконец, может отсутствовать смазка (или наоборот — смазки слишком много и она загустела).

— Если будильник останавливается через некоторое время после завода, прежде всего следует проверить, не попала ли в колесную систему пыль или грязь; затем осмотреть винты, так как они могут отворачиваться или ломаться. Далее — проверить, нормально ли сидят колеса системы на своей оси и не покрыты ли они коррозией (если коррозия сильная, колеса необходимо заменить). Другие причины:

• износ зубьев анкерного колеса, которое в таком случае придется заменить;

• нарушение зацепления в колесной системе;

• сломанные или погнутые зубья барабана (тогда придется менять не только барабан, но и заводную пружину);

• сломанная пружина хода.

— Если пружина хода заводится до бесконечности, причиной может быть либо поломка пружины, которую следует заменить, либо то, что пружина отцепилась от крючка вала барабана. В этом случае надо закрепить внутренний виток пружины.

— Если пружина сигнала не держится в заведенном состоянии, следует проверить собачку сигнала; ее пружина может быть сломана или у нее откручен винт.

— Если пружина сигнала заводится до бесконечности, причины те же, что и при бесконечном заводе пружины хода.

Как выглядят отдельные детали часового механизма и каковы основные неисправности этих деталей (для механических часов)

Платина

Платиной называется специальное основание, на котором крепятся все детали часового механизма.

Для крепления деталей в платине делаются углубления и выступы (расточки). Соответственно, форма и размеры платины зависят от формы и размера часов. Делают платину, как правило, из латуни. Для того чтобы укрепить вращающиеся детали, нужны мосты, представляющие собой специальные латунные пластины различной формы и размеров. Например, в механических часах при помощи мостов крепятся следующие части: колесная система, система баланса, анкерная вилка и барабан. В том случае, если часы имеют дополнительные устройства (календарь, подзавод и т. д.), они тоже крепятся на мостах.
