Ремонт часов

Стул желательно иметь специальный, с поворотным и регулируемым по высоте сиденьем, а спинка должна быть пружинящей. При отсутствии такого стула обыкновенный стул необходимо подогнать по росту.

Поверхность верстака может быть покрыта плотной бумагой, исключающей выделение пыли и ворса, или светлых тонов пластмассой. Бумага, покрывающая верстак, должна систематически заменяться. Рабочее место должно содержаться в надлежащей чистоте.

§ 4. Инструмент

Каждый часовой мастер, независимо от того, работает он индивидуально или в крупных ремонтных мастерских, должен иметь полный комплект необходимого инструмента.

Часовой мастер должен в совершенстве знать назначение каждого инструмента и умело пользоваться им.

Всякий инструмент, с которым приходится соприкасаться в процессе работы, требует соответствующего навыка обращения с ним и изучения его особенностей. Каждый инструмент имеет свои характерные особенности, которые должны учитываться мастером. Умелое пользование инструментом обеспечивает качественный ремонт и сокращает время, затрачиваемое на него.

Наиболее ходовыми инструментами являются те, которыми пользуются при разборке и сборке механизма, а также частично при устранении некоторых дефектов. К таким инструментам относятся пинцеты, отвертки, лупа, нож и некоторые другие.

Разнообразие работ, выполняемых часовым мастером, требует большого количества инструмента как по номенклатуре, так и по размерам. При разборке одного механизма иногда приходится пользоваться отвертками пяти-шести размеров.

Многие инструменты и приспособления обычно изготовляются мастером самостоятельно за исключением приспособлений для вставки стекол мерительного инструмента, потансов, вибрационных машинок, кусачек, плоскогубцев, напильников, надфилей, сверл, метчиков, фрез, разверток и т. д. Инструмент должен находиться всегда на определенном месте, располагаться на верстаке и в его ящиках так, чтобы им было удобно пользоваться во время работы.

Ремонт мелких деталей часов требует применения оптического инструмента, позволяющего хорошо видеть эти детали. Для этой цели чаще всего применяются лупы с различным увеличением (фиг. 7).

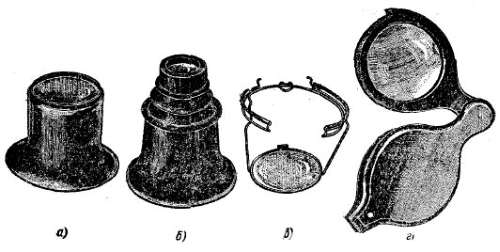

Фиг. 7. Лупы.

На рис. 7, а изображена наиболее ходовая лупа, с которой производятся почти все работы, связанные с ремонтом мелких часов. Эти лупы могут иметь увеличение от 1,5^х до 10^х. Применять лупы с сильным увеличением для обычных работ не рекомендуется, так как они утомляют зрение. Лупа удерживается в глазнице складкой кожи, а может быть закреплена у глаза с помощью проволочного обруча, надеваемого на голову. На фиг. 7, б изображена комбинированная лупа с отделяемой посадкой. При необходимости в большем увеличении на основную лупу надевается посадка.

Лупа с проволочной оправой (фиг. 7, в) очень удобна для людей, работающих в очках. Она закрепляется непосредственно на оправу очков.

Лупа (фиг. 7, г) применяется при рассматривании отдельных узлов, она снабжена футляром и удобна при переноске.

Часовые отвертки применяются при ремонте всех видов часов. Их необходимо иметь в достаточном количестве.

Наиболее распространенными для мелких работ являются отвертки со вставными лезвиями и вращающимися головками, В набор из 6 шт. входят отвертки диаметром 0,6–2 мм (фиг. 8, а). Мелкие отвертки удобно хранить специальных подставках. Со вставными лезвиями могут быть отвертки и другого вида (фиг. 8, б). Для работ с крупными деталями удобны отвертки, изображенные на фиг. 8, в. Рукоятки отверток изготовляют из дерева твердых пород, эбонита или других пластмасс.

Фиг. 8. Отвертки.

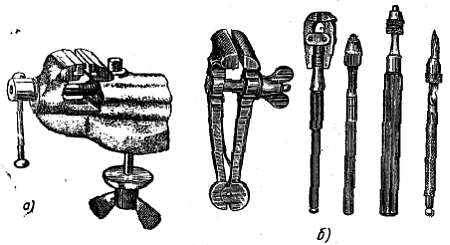

Для удержания деталей при обработке применяют верстачные (фиг. 9, а) и ручные тиски (фиг. 9, б). Губки тисков могут иметь специальные вырезы для лучшего захвата и удержания таких специфических деталей часов, как анкерная вилка, ось баланса, винты и др. Ручные тиски имеют цанговые или конусные зажимы.

< image l:href="#"/>

Фиг. 9. Тиски.

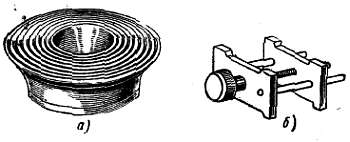

При работе с механизмами наручных и карманных часов применяются деревянные подставки (фиг. 10, а) или металлические (фиг. 10, б) универсальные подставки как для круглых, так и прямоугольных механизмов.

Фиг. 10. Подставки.

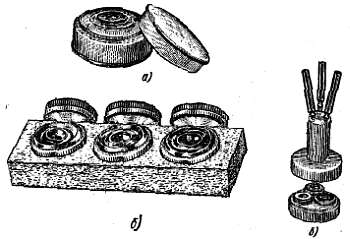

На рабочем месте масло хранится в отдельных масленках для каждого сорта (фиг. 11, а) или их комплектуют по три (фиг. 11, б и в). В крышке последней масленки предусмотрено специальное место для масло дозировок.

Фиг. 11. Масленки.

В заводской практике применяются специальные автоматы для смазки часов, одновременно смазывающие все точки одной стороны механизма необходимым сортом масла с точной дозировкой.

Автоматы для смазки могут быть рекомендованы крупным ремонтным мастерским с потоком на одну марку часов.

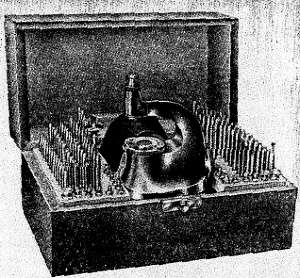

Для удаления пыли с механизма в процессе его сборки используют резиновую грушу. Молотки разного размера и веса приобретаются мастерам по необходимости. Для часового мастера также необходим комплект потанса с пуансонами (фиг. 12).

Фиг. 12. Комплект потанса с пуансонами.

Пуансоны применяются при снятии баланса с оси, запрессовке обода на ось и других работах. Потанс удобен при передвижке и запрессовке камней, установке стрелок и т. п.

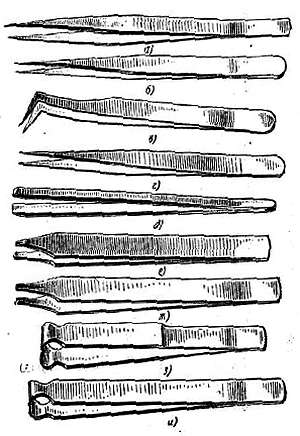

В процессе ремонта часовой мастер использует самые различные пинцеты. Пинцет общего назначения, или монтажный, (фиг. 13, а) применяют для удержания различных деталей. На фиг. 13, б показам пинцет для самых тонких работ (правка спиралей, установки плоскости спиралей и пр.) На фиг. 13, в изображен пинцет, который удобно применять для определения вертикального зазора и осях.

Пинцет со специальными углублениями на губках (фиг. 13, г) применяют для удержания осей баланса, маленьких винтов и т. п. Пинцет с плоскими массивными губками (фиг. 13, д) используют для выпрямления погнутых цапф. Специальный пинцет со штифтом (фиг. 13, е) удобен для удаления колонки из моста баланса (особенно часов с цилиндровым ходом). На фиг. 13, ж изображен пинцет для изготовления внешней концевой кривой спирали баланса. Пинцет-кусачки (фиг. 13, з) удобен при заштифтовке спирали в колодку и колонку. На фиг. 13, и изображен пинцет для снятия стрелок и других аналогичных работ.

Фиг. 13. Пинцеты.

При чистке механизма часов применяют волосяные и металлические щетки (фиг. 14).

Фиг. 14. Щетки.

Чем грубее детали, тем жестче должен быть волос применяемой щетки. Щетки с металлическим волосом необходимы для чистки напильников и удаления ржавчины со стальных деталей крупных размеров.
