Пасту для шлифования приготовляют из мелкого наждачного порошка, смешиваемого с часовым маслом. Она должна быть достаточно вязкой. Пасту тонким слоем наносят на рабочие грани притира. Притир при шлифовании вращающейся цапфы перемещается под ней взад и вперед. После окончания шлифования, когда цапфа доведена до требуемого диаметра, с помощью сердцевины бузины удаляется абразив. Перед полированием цапфа должна быть безукоризненно чистой. Полирование цапфы производится бронзовым притиром с диамантиновой пастой или деревянным притиром с крокусом. Верхняя цапфа оси отделывается окончательно сразу после ее изготовления, а нижняя — после отделения оси от заготовки. Ось зажимается в цангу за верхнюю часть, и производится отделка нижней цапфы.

Полирование цапф. Описанным выше способом на токарном станке можно не только полировать цапфы изготовляемых осей, но и ремонтировать оси любых других деталей. Другим способом является полирование цапф осей с помощью надфиля с очень тонкой насечкой и воропила, которое производят на специальном полировальном станке (фиг. 37).

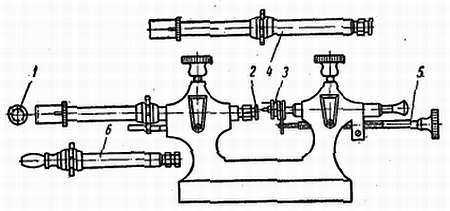

Фиг. 37. Станок для полирования цапф:

_{1 и 2 — центры с канавками для заточки и полирования цапф; 3 — поводок; 4 — центр для цапф средней толщины; 5 — винт; 6 — центр для цапф секундного колеса.}

Вращение обрабатываемой оси осуществляют поводком ролика с помощью смычка. Ось устанавливают одной стороной в обратный центр спицы приспособления (фиг. 38), а обрабатываемую цапфу — в опорную выемку так, чтобы она была доступна воропилу. При полировании движение воропила должно происходить в направлении, противоположном вращению цапфы. Если опорная выемка приспособления будет слишком мелкой, цапфа будет на много выступать из нее. При этом трудно удержать, без перекоса воропило, поэтому обрабатываемая цапфа может получиться конической.

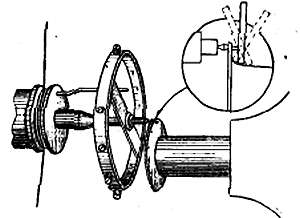

Фиг. 38. Полировка цапф оси баланса.

Опорная выемка приспособления должна быть нисколько мельче, чем диаметр полируемой цапфы. Заплечико оси при полировании не должно касаться торца спицы с упорными выемками.

При полировании цапфы оси вращение должно производиться с достаточно большой скоростью. Пуск станка, т. е. перемещение смычка при выполнении полирования, производят после установки воропила на месте, иначе ось может выскочить из приспособления.

Последовательность работы на приспособлении следующая: измерение цапфы, выбор опорной выемки (она должна быть немного меньше, чем диаметр цапфы), подготовка воропила и смычка, установка оси в приспособление, установка воропила на цапфу, движение смычка книзу и надфиля вперед, движение в обратном направлении и т. д. до тех пор, пока воропило не перестанет брать. Если же необходимо только освежить цапфу, то обработку ведут до получения надлежащего качества полирования.

При полировании конического уступа цапфы оси баланса важно, чтобы закругление цапфы совпадало с закруглением воропила. Совпадение радиуса закругления воропила и радиуса заплечика цапфы проверяют, соединяя обе детали и просматривая их против света; малейшее различие между радиусами хорошо видно по световой полоске между ними. Конический уступ оси баланса не должен закладываться в опорную выемку; поддерживается только цилиндрическая часть цапфы.

Если радиус закругления воропила слишком мал по отношению к радиусу заплечика цапфы, то тогда будет отполирована только цилиндрическая часть цапфы, что допустимо при полировании сторон оси. В новой детали конический уступ также должен быть отполирован. Это можно быстро сделать, если оба радиуса совпадают. Если радиус закругления воропила больше, чем радиус закругления уступа цапфы, то будет обрабатываться только верхняя часть уступа.

Полировать цапфы оси баланса воропилом с острыми краями граней нельзя, так как при этом может быть повреждено заплечико. Заправка воропила, т. е. нанесение рисок, производится на цилиндрической болванке, обтянутой наждачной бумагой. Поверхность воропила определяет чистоту полирования цапфы. Хорошо заправленное воропило дает возможность получить хорошую поверхность и угол между цапфой и заплечиком.

Одну грань воропила заправляют крупнозернистой наждачной бумагой, которую используют для черновой обработки, другую — более мелкой наждачной бумагой, которую применяют для окончательного полирования. Иногда при полировании воропило смазывают часовым маслом.

Для отделки пяточки цапфы оси баланса применяют спицы с отверстиями, куда проходит цапфа; вращение осуществляется из заплечике. Пяточку обрабатывают тонким воропилом.

Замена сломанных цапф. В практике ремонта широко производят замену сломанной цапфы путем высверливания отверстия в оси и вставки новой цапфы. Эту операцию производят с помощью специального приспособления, показанного на фиг. 39, а также на обычном токарном станке с цанговым патроном.

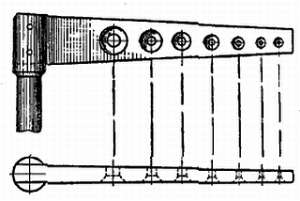

Фиг. 39. Приспособление для сверления отверстий в оси.

При замене цапфы сначала срезают сломанную часть, затем намечают центр острым штихелем или зенковкой. После этого сверлят отверстие на необходимую глубину, в которое запрессовывается новая цапфа. Сверление производят спиральными или перовыми сверлами. Последние чаще всего изготовляются самим мастером.

Закаленные оси перед сверлением необходимо отпустить. Отпуск таких деталей, как ось с трибом, связан с появлением на зубьях цветов побежалости, которые необходимо снять. Снятие цвета побежалости можно произвести протиркой этих мест серной кислотой с последующей тщательной промывкой в воде.

Ось следует отпускать до светло-синего цвета. Целесообразно на отпускаемую часть оси надевать медную трубку, зажимая в тисочки ту ее часть, которая не должна быть отпущена.

Применяемые перовые сверла должны быть хорошо закалены с последующим отпуском. Большие сверла отпускают до желто-соломенного цвета побежалости, малые сверла подвергают закалке в воздухе без отпуска.

Сверло должно быть коротким, чтобы оно не вибрировало во время работы. Как известно, угол заточки режущей части сверла зависит от материала, подвергаемого обработке сверлением.

При сверлении отпущенной стали применяют сверла с тупым углом заточки, а иногда режущую часть закругляют по радиусу (фиг. 40).

Фиг. 40. Сверла:

_{а — одностороннее перовое сверло; б — двустороннее сверло; в — сверло для сверления особо жестких металлов; г — для коротких точных отверстий; д — для выравнивания мягких металлов; е — для сверления отверстий в металлах; ж — пушечное сверло для отверстий точного диаметра; з — для чистовой проходки; и — спиральное (американское) сверло.}

Сверла всегда должно быть хорошо заточено; если оно сверлит плохо, его необходимо заточить. Притупившееся сверло требует увеличения давления, что ведет к его поломке. Если сверло не сломается, то оно заполирует дно отверстия и сделает сверление еще более затруднительным. Сверление лучше начинать на малой скорости без смазки.

Глубина сверления должна быть равна примерно трем-четырем диаметрам сверла, так как в противном случае цапфа не будет держаться прочно. Отверстие должно быть строго цилиндрическим; при коническом отверстии невозможно закрепить новую цапфу. Диаметр отверстия должен быть равен диаметру цапфы.
