Фиг. 247. Внешний вид наручных электрических часов «Гамильтон» калибра 25 мм.

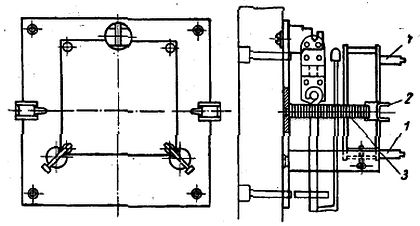

Фиг. 248. Баланс часов «Гамильтон-500».

Катушки 3 электромагнита закреплена на ободе баланса при помощи двух специальных лепестков 2 и 4. Наружный конец обмотки электромагнита с помощью легкоплавкого припоя присоединен к одному из лепестков и таким образом соединен с массой механизма часов. Внутренний конец обмотки электромагнита связан с контактным штифтом 1 через специальный лепесток 5. Магнитная система часов состоит из двух постоянных магнитов, замыкающей пластины с двумя колонками и магнитопровода. Постоянные магниты выполнены в виде цилиндров с фаской диаметром 25 мм и высотой 3,5 мм. Эти магниты запрессованы в замыкающую пластину, которая, как и колонки магнитопровода, выполнена из магнитомягкого материала.

Замыкающая пластина и магнитопровод имеют по два коротких усика, охватывающих катушку электромагнита баланса.

Конфигурация этих деталей позволяет уменьшить рассеивание магнитного потока.

Контактное устройство часов состоит из контактной пружинки, контактного штифта и вспомогательной пружинки, к которой приварена упорная петля размыкающего камня и контактного ролика.

Контактная и вспомогательная пружинки изготовлены из упругого сплава типа бериллиевой бронзы и имеют толщину 0,03 мм при ширине 0,3 мм. Контактирующие точки пружин снабжены наварками из золота.

Контактные пружинки закрепляются в колонки, запрессованные в специальный мост. Колонка контактной пружинки изолирована от массы моста специальным смолистым веществом, имеющим вяжущие способности.

Контактная система представляет собой отдельный узел и может быть снята с платины часов без нарушения прочих узлов механизма.

Схема работы контактного устройства этих часов показана на фиг. 249, а-г.

Фиг. 249. Схема работы контактного устройства.

Это устройство позволяет получить непрерывную цепь тока от источника к электромагниту при рабочем (прямом) ходе баланса.

Контактная пружинка 1 в свободном состоянии располагается по отношению к траектории движения контактного штифта 4 так, что при своем движении последний входит в соприкосновение с пружинкой и отклоняет ее на небольшой угол.

Вспомогательная пружинка 6 расположена таким образом, что ее конец проходит точно под контактной пружинкой 1, а упорная петля 2 отодвигает контактную пружинку от точки соприкосновения несколько назад.

При обратном ходе баланса 3 размыкающий камень 5 соприкасается со вспомогательной пружинкой 6 и отодвигает ее. Вспомогательная пружина освобождает основную контактную пружину 1, которая под действием силы упругости соединяется с контактным штифтом 4.

Изменение параметров контактов, вызванное их обгоранием или окислением, сказывается на точности хода часов. Часовой механизм имеет специальное приспособление для предохранения баланса от «галопирования».

Приспособление состоит из предохранителя 3 (фиг. 250, а), свободно сидящего на оси баланса 1, штифта 5, жестко закрепленного в рамке 2 баланса, и упорного штифта 4, запрессованного в балансовый мост.

На фиг. 250, а и б пунктиром показано действие этого приспособления при двух крайних положениях баланса. Если амплитуда баланса будет превышать 300–320°, штифт ролика встретится с предохранителем, лежащим на упорном штифте, и дальнейшее движение баланса в этом направлении будет приостановлено.

Фиг. 250. Приспособление для предохранения баланса от «галопирования».

Часовой механизм имеет устройство для перехода стрелок, сопряженное с узлом пуска и остановки механизма. Система перевода стрелок аналогична ремонтуарному устройству обычных механических часов и отличается от последнего отсутствием передачи для заводки пружины. Включение системы перевода осуществляется также вытягиванием переводной головки, которое одновременно обеспечивает остановку механизма.

Остановка механизма производится специальным, рычагом, сопряженным с валиком переводной головки и нажимающим на кулачок, закрепленный на оси баланса.

Питание часового механизма производится от окисно-ртутного элемента напряжением 1,42 в. Катушка электромагнита намотана медным проводом диаметром 0,014 мм с рядовой намоткой и имеет около 2000 витков сопротивлением 3250 ом, она потребляет ток 0,5 ма.

При эксплуатации наручных электрических часов могут возникнуть неисправности следующих элементов: нарушена работа электромагнита, контактной системы, баланса, системы перевода стрелок, истощен источник тока и т. д.

Наиболее вероятной представляется замена как электромагнита, так и контактной системы, исправление которых в условиях ремонтных мастерских в начальный период времени будет невозможно.

Работа с электрическими часами требует от часового мастера определенных знаний по электротехнике, рабочее место должно быть оснащено специальными приборами для электрических измерений и контроля.

Часовой мастер должен быть в достаточной мере ознакомлен с вопросами, относящимися к области электротехники, как, например, особенности работы контактов, образование и взаимодействие магнитных полей, рассеивание их; влияние количества витков и величины тока, протекающего по обмоткам, на силу взаимодействия и, следовательно, на амплитуды колебания, баланса и т. д.

Глава VII ОРГАНИЗАЦИЯ ПРОИЗВОДСТВА ПО РЕМОНТУ ЧАСОВ

§ 30. Приемка

Отечественная часовая промышленность выпускает все новые и новые виды часов, отличающиеся внешним оформлением, назначением и конструкцией (например, женские часы малых калибров «Заря», «Эра», среднего типа «Звезда»; часы мужские наручные «Победа», «Москва», «Маяк», «Спортивные», «Урал» и др.; карманные, секундомеры, хронометры, будильники малогабаритные, обычные будильники; часы настенные и настольные с боем и без боя, часы напольные и много других различных видов часов бытового и технического назначения).

Наиболее массовой часовой продукцией являются часы наручные, составляющие до 65–70 % всей продукции часовой промышленности; 30–35 % составляют остальные часы — будильники, настольные, настенные, напольные и др.

Часы, постоянно находящиеся в эксплуатации, подвергаются различным внешним воздействиям, которые в зависимости от ряда факторов приводят их в непригодное состояние.

В нашей стране, кроме часов отечественного производства, имеется также некоторое количество часов иностранных марок.
