Помимо пересечений, часто возникает необходимость «завернуть» трубу в обратном направлении (так называемый калач) или изменить положение участка трубопровода, не меняя его направления – согнуть трубу «уткой».

Кроме того, когда прибор-потребитель (смеситель или кран) находится в конце участка трубопровода, подводку часто осуществляют не врезкой, а поворотом трубы, просто подводя ее к месту установки. Это позволяет обойтись без угольника, сэкономив вдобавок время на нарезание резьбы.

Механизировать и сделать более точным изгибание труб призваны специальные устройства – трубогибы. Самое главное преимущество трубогиба в том, что его ролики служат одновременно «калибрующим» приспособлением, помогая соблюдать правильный радиус изгиба в зависимости от диаметра трубы. В противном случае было бы почти неизбежным нарушение просвета, деформация стенок или даже разрыв.

Как и труборезные устройства, трубогибы бывают стационарные (рис. 88) и ручные.

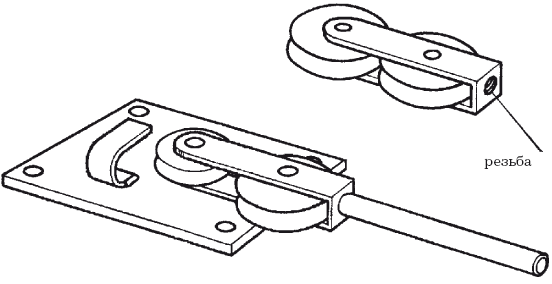

Рис. 88. Стационарный трубогиб

Как правило, они снабжаются набором роликов-шаблонов с соответствующими им опорными роликами под разные диаметры труб. Показанный на рисунке стационарный трубогиб называется станком Вольнова; он позволяет производить практически все типы изгибов на трубах разного диаметра.

Фиксирующая скоба надежно обеспечивает неподвижность изгибаемой трубы, длинная рукоятка служит хорошим рычагом и помогает, не прикладывая титанических усилий, согнуть на требуемый угол практически любую трубу, даже самую толстостенную. Опорный ролик и ролик-шаблон собраны в едином блоке, что облегчает настройку приспособления и ускоряет работу.

Другое немаловажное преимущество трубогиба в том, что он одинаково успешно справляется как с длинной трубой, так и с самым коротким отрезком. Таким образом, вышеназванные «калачи» и «утки» можно изготавливать как отдельные конструктивные элементы будущего трубопровода, что заметно упрощает его монтаж.

Кстати, прежде чем приступить к монтажу, следует еще запастись соединительной арматурой – фитингами. Они понадобятся для сборки отдельных участков трубопровода, для временной заглушки концов, для соединения труб разного диаметра и устройства ответвлений (рис. 89).

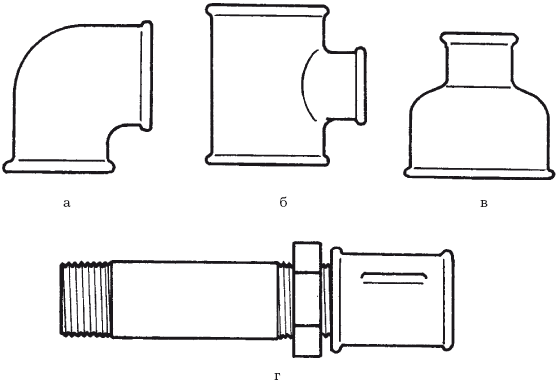

Рис. 89. Виды фитингов: а – угольник; б – переходный тройник; в – переходная муфта; г – сгон в сборе с прямой муфтой и контргайкой

Как уже говорилось, резьбовое соединение всегда следует предпочесть сварному. Соединение труб на резьбе позволяет производить в будущем замену и ремонт отдельных участков без демонтажа всей сети (что в ряде случаев бывает вообще невозможно), кроме того, соединение на резьбе доступно практически любому, тогда как сварочные работы требуют не только дорогостоящего оборудования, но и соответствующей квалификации. Таким образом, соединительные фасонные части (они же фитинги) являются чрезвычайно важными элементами трубопровода.

Они могут быть изготовлены из стали или ковкого чугуна. Последние имеют утолщения-буртики по краям, а муфты из чугуна – еще и продольные ребра. Принципиального значения разница в материале не имеет, однако, закупая набор тройников, муфт и прочих фасонных частей, следует учитывать, что стальные фитинги могут быть изготовлены в любой полукустарной мастерской. Многие из соображений экономии отправляются на ближайший развал-барахолку, где можно найти также долговечные чугунные фитинги б/у. Обратите внимание на качество: участки с сорванной резьбой допускаются только при условии, что в сумме их длина не превышает десяти процентов общей длины резьбы. Торцы фитингов должны быть ровными и строго перпендикулярными к оси изделия, а резьба – чистой, без рванин и заусенцев. Для соединения труб одинакового диаметра нужна прямая муфта; трубы разных сечений соединяются переходной муфтой. Угольники нужны для изменения направления трубопровода, а крестовины и тройники применяют для устройства ответвлений.

Отрезок трубы с короткой резьбой на одном конце и длинной на другом называется сгоном. Он применяется в сочетании с двумя муфтами и контргайкой для тех соединений, которые могут потребовать разборки. Не забудьте также запастись несколькими пробками-заглушками: они понадобятся, если сеть трубопроводов предусматривает подключение в будущем дополнительных приборов, продолжение отдельных участков и т. д.

Собирая трубопроводы, нарезать резьбу под фитинги придется не раз и не два. При этом неправильно нарезанная резьба может свести на нет труд нескольких часов – хорошо еще, если отрезок трубы не был отмерен строго по месту. Иначе из-за этих двух-трех сантиметров, которые «украла» запоротая резьба, придется повторять весь цикл операций сначала: отмерять и отрезать новый кусок трубы, гнуть его, зачищать напильником торцы.

Чтобы застраховаться от подобных неприятностей, нужен специальный вороток (плашкодержатель) с направляющим фланцем – цилиндрическим выступом, внутренний диаметр которого соответствует внешнему диаметру трубы. Он не даст перекосить плашку в самый ответственный момент, когда нарезается первая нитка резьбы. Если предстоят работы с трубами разного диаметра, таких воротков нужно несколько.

В усовершенствованной модели такого воротка фланец при нарезании резьбы не просто скользит по трубе, а наворачивается на специальную втулку, которая, в свою очередь, заранее закрепляется на трубе стопорными винтами.

Другое полезное устройство для нарезания резьбы – вороток-«трещотка». От обычного плашкодержателя он отличается тем, что вместо двух рукояток имеет одну, закрепленную на обойме с холостым обратным ходом. Этим воротком можно нарезать резьбу даже в самых труднодоступных местах.

Работая с трубами канализации, вам, вполне вероятно, придется укорачивать какую-то трубу по месту. Перерубить чугунную канализационную трубу можно зубилом. При этом для труб из серого чугуна, покрытых битумом, подойдет обыкновенное зубило, а трубы, имеющие на наружной поверхности слой особо твердого белого чугуна, перерубают зубилом с твердосплавной вставкой. Фитинги для канализационных труб купить несложно.

В отличие от водопроводных соединений необходимость в фитингах для канализации возникает только однажды – при ее прокладке. Поэтому запас соединительных элементов делать не стоит: лучше купить все необходимое перед самым проведением работ, в зависимости от материала, из которого будут изготовлены трубы (чугун, пластик, керамика, асбестоцемент). Если в будущем возникнет необходимость в каком-то колене, отводе или тройнике, его всегда можно найти в магазинах.

До сих пор мы говорили, в основном, о монтаже труб. Но, кроме сборки и установки новых сетей трубопровода, может возникнуть необходимость и в демонтаже старого. Одних ключей, чтобы разобрать крепко прихваченное ржавчиной соединение, бывает недостаточно. А уж если узел был для надежности «посажен» на краску, все усилия будут тщетными.

Разобрать намертво схватившееся соединение поможет паяльная лампа – при нагреве краска и оставшийся уплотнитель выгорят, и муфта или угольник легко сдвинутся с места. Возможная сфера применения паяльной лампы этим не ограничена, так что иметь ее в хозяйстве, безусловно, желательно.

Конструкций паяльных ламп настолько много, что описывать каждую из них в отдельности не имеет смысла, ведь принцип работы у всех ламп один: воздух, нагнетаемый насосом в резервуар с горючим, выталкивается вместе с его парами в тройник, где рабочая смесь регулируется запорным краном и под давлением подается в форсунку горелки. Для предварительного разогрева горелки и воспламенения рабочей смеси под горелкой может быть специальная чашечка, в которой сжигают некоторое количество горючего. Резервуар имеет также клапан для выпуска избыточного воздуха.
