Расположение головок в корпусе также может быть разным – в распространенном настольном смесителе – «елочка» они установлены под углом; в большинстве смесителей для ванных комнат головки разнесены и располагаются в корпусе горизонтально. В любом случае каждый клапан запирает только одно седло, и ремонт одной из головок может быть рассмотрен как ремонт отдельного узла.

Однако смеситель в целом имеет ряд конструктивных отличий от монокрана. Первое из отличий – поворотный излив, которым снабжается большинство смесителей.

Крепление носика сделано посредством разжимного кольца, которое фиксирует излив в корпусе смесителя, и накидной гайки. Для предотвращения просачивания воды применяются изолирующие кольца или сальники.

Второе отличие касается способа соединения с подводящими магистралями. Понятно, что смеситель с двумя патрубками подключения требует специальных фитингов на подводке. Смесители для ванных комнат могут также иметь еще один дополнительный узел – переключатель «душ-излив». Благодаря ему один смеситель может работать как на раковину, так и на ванну. Это позволяет обойтись без отдельных смесителей для душа и умывальника.

В большинстве квартир типовой постройки в ванных комнатах установлены именно такие смесители. Соответственно, в корпусе универсального смесителя предусмотрено еще одно резьбовое отверстие – выход подготовленной воды для душа. Сам душ может быть стационарным, жестко закрепленным на штанге, или же может соединяться с корпусом смесителя гибким шлангом. Последний вариант наиболее распространенный. Крепление душевого шланга по месту осуществляется просто – кольцевым уплотнительным кольцом и накидной гайкой – и практически не требует к себе особенного внимания. А вот с переключателем дело обстоит сложнее.

Переключатели могут быть разного устройства и принципа действия. Самую простую и надежную конструкцию имеет переключатель «душ-излив» пробочного типа. В корпусе смесителя с таким переключением установлена цилиндрическая пробка с вырезом. Посредством штока она соединяется с рукояткой поворотного переключателя. Пробка имеет вырезанное в боковой поверхности отверстие, которое, в зависимости от положения рукоятки, открывает доступ воде либо в излив, либо в душевой шланг, запирая при этом противоположный выход.

Другой распространенный тип переключателя – кнопочный. Конструкция кнопочного переключателя позволяет менять положение штока, клапан которого может запирать либо излив, либо душ.

Шток у кнопочного переключателя подпружиненный,

в рабочем положении он запирает канал в корпусе смесителя, который ведет к душевому шлангу. Открывая воду, вы получаете ее из излива. Чтобы включить подачу воды на душ, надо вытянуть кнопку, при этом шток приподнимается и клапан открывает другой просвет.

В таком положении переключатель остается до тех пор, пока на клапан, преодолевая сопротивление пружины, давит поток воды. Стоит напор ослабить, и пружина прижмет клапан на место.

Кнопка переключателя может быть выполнена и как отдельная деталь, а может представлять собой продолжение штока.

Корпуса смесителей могут быть выполнены из стали с декоративно-защитным хромовым покрытием, а могут иметь керамическое или, в ряде моделей, пластиковое покрытие.

Что такое джойстик

Если вы до сих пор думаете, что джойстиком называют только деталь игровой приставки, вы изрядно отстали от жизни. В буквальном переводе «джойстик» – «игровая палочка» или «рычаг для игры». Однако этот рычаг давно уже применяется в самых разных приборах, в том числе и в санитарно-технической водоразборной арматуре – смесителях для кухонь и ванных.

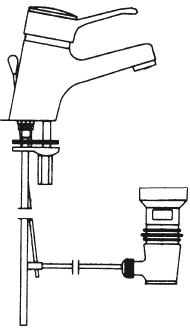

Так называемые монокомандные или шарнирные краны (смесители) имеют вместо привычных нам двух поворотных рукояток всего один рычаг, он же джойстик. Управление этим рычагом, действительно, больше похоже на игру. С его помощью регулируется не только температура воды, но и интенсивность потока. Другими словами, один этот узел совмещает функции двух, применяемых в описанных выше типах водоразборной арматуры.

Конструкция смесителей с одной управляющей рукояткой позволяет менять интенсивность потока воды без изменения температуры, ведь для каждой из этих операций предусмотрен рабочий ход в разных направлениях: напор воды регулируется движением ручки вверх-вниз, а ее температура – поворотом влево-вправо, при этом возможна разная форма струи.

Даже самые недорогие смесители с джойстиками выглядят настолько «технологично», что могут служить полноправными составляющими интерьера. Этому способствуют и обтекаемость форм, и идеальная ровность наружного покрытия, а также отсутствие каких-либо видимых швов (рис. 93).

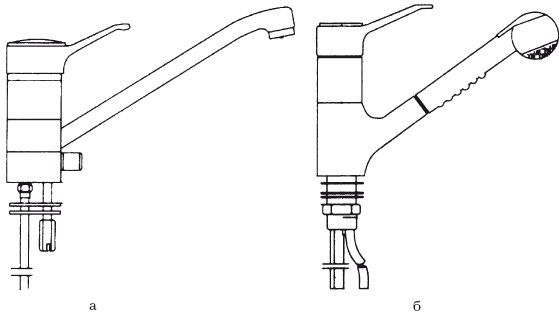

Рис. 93. Некоторые модели современных смесителей: а – смеситель для кухонной мойки; б – смеситель для кухонной мойки с душевой сеткой на гибком шланге

Немаловажным преимуществом следует признать легкость хода рукоятки и простоту обслуживания – конструкция смесителя полностью исключает течь. Единственное, чего они по-настоящему боятся, это низкое качество водопроводной воды: песок и ржавчина быстро выводят их из строя.

Все трущиеся поверхности смесителя с управляющей рукояткой выполнены из высокопрочной керамики с абсолютно гладкой поверхностью соприкосновения. Большинство моделей однорычажных смесителей рассчитаны на давление подаваемой воды до 5–6 атмосфер.

Если давление в трубопроводах выше, требуется подключить редуктор давления.

В некоторых моделях рычажных смесителей предусмотрены специальные клапаны для подключения стиральной или посудомоечной машины, встречаются также конструкции, в которых обе машины можно подключать одновременно.

Выпускаются такие смесители как в исполнении для кухонной мойки, так и с предусмотренным подключением душевого шланга. Последние могут быть как универсальными – с поворотным изливом для умывальника и ванны, так и специализированными – с коротким изливом, в этом случае душ может быть стационарным (на штанге), то есть без гибкого шланга.

Впрочем, и кухонные смесители могут оснащаться съемным душем (например, для мытья овощей или фруктов); в конструкциях смесителей с одной управляющей рукояткой применяются также различные насадки и адаптеры для ершиков, щеток и т. п.
