Водоразборная и запорная арматура

Краны с прокладками

Краны относятся к элементам водоразборной арматуры и служат для запирания или отпирания подающей трубы. Таким образом, в закрытом положении кран постоянно находится под давлением и должен эффективно его сдерживать, а также регулировать расход воды при открывании. Эта задача решается тем или иным конструктивным исполнением.

В традиционных кранах с прокладками запирание и отпирание происходит по принципу превращения вращательного движения маховика в поступательное движение штока.

Сам кран представляет собой стальной или латунный корпус той или иной формы с носиком-изливом – с одной стороны, и резьбовым патрубком для подключения подводящей трубы – с другой. Корпус крана – обыкновенная отливка, и никаких отдельных деталей он не имеет. Задача корпуса (кроме того, чтобы «собирать» вместе всю конструкцию) состоит в том, чтобы повернуть поток воды под углом и заставить ее проходить через круглое отверстие. Это отверстие или окно, с плоской «ступенькой» по окружности, называется седлом.

К нему и прижимается прокладка клапана, надежно перекрывая путь воде. В корпус крана ввинчен рабочий узел, то есть головка крана. Именно с ней и приходится иметь дело, ликвидируя поломку (рис. 91).

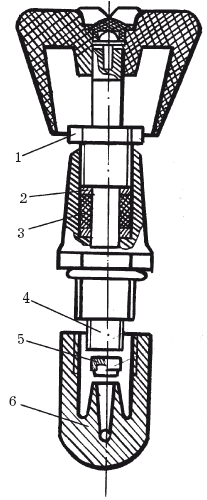

Рис. 91. Головка крана: 1 – втулка; 2 – шток; 3 – набивка сальника; 4 – резьба штока; 5 – клапан с прокладкой; 6 – седло клапана

Головка крана состоит из нескольких деталей, именно она и переводит вращение маховика в возвратно-поступательное движение. Корпус головки крана может быть как стальным или латунным, так и металло-керамическим (в более новых кранах). На корпусе есть резьба, посредством которой головка в сборе устанавливается в корпусе крана.

Внутри головки также есть резьба, опираясь на которую движется шток с клапаном. На штоке жестко закреплен клапан с прокладкой, а хвостовик штока имеет отверстие с внутренней резьбой под болт, соединяющий его с маховиком. Маховик, шток и клапан представляют собой единую конструкцию. Предположим, наш кран открыт. Вращая маховик, вы заставляете шток как бы ввинчиваться в головку, двигаясь вниз, при этом клапан плотно прижимает прокладку к седлу в корпусе крана. Поворачивая маховик в обратную сторону, вы открываете воду и можете регулировать ее поток. При этом шток как бы вывинчивается из головки, поднимая клапан вверх.

Чтобы предотвратить просачивание воды через корпус головки, в ней вокруг штока оставлено пространство, – сальник.

В нем плотно утрамбован уплотнитель – сальниковая набивка, которая со стороны маховика поджимается специальной втулкой. Устройство, как видите, нехитрое.

Головка крана может иметь и несколько более сложную конструкцию, в которой движение вращательно-поступательное. Здесь осевое перемещение задается уже не самому штоку, а дополнительной детали – шпинделю, на котором и закреплен клапан с прокладкой. Маховик по-прежнему вращает шток, только в отличие от первого случая, шток просто вставлен в корпус головки, которая внутренней резьбы не имеет. Зато резьбовое соединение есть у штока со шпинделем. Последний, в отличие от штока, вращаться не может, и ему остается только перемещаться вверх и вниз в корпусе головки.

Другими словами, принцип действия здесь тот же, только роль пары «корпус-шток» выполняет пара «шток-шпиндель». Для человека, открывающего кран, это имеет всего одно следствие – при вращении маховика последний не меняет своего положения, то есть не поднимается и не опускается.

А вот для домашнего сантехника разница более заметна, ведь чем сложнее конструкция, тем больше в ней слабых мест.

Краны с керамическими дисками

Строго говоря, краны как отдельный элемент водоразборной арматуры в современной квартире практически не встречаются, давно уступив свое место смесителям.

Говоря о кранах, мы подразумеваем, собственно, только головки кранов, которые могут быть как в отдельном кране, так и в корпусе с двумя головками (в смесителе). Разница эта в данном случае несущественна, так как возможный ремонт в большинстве случаев касается именно головки.

Итак, краны (головки кранов) с керамическими дисками почти не отличаются по внешнему виду от вышеописанных и полностью с ними взаимозаменяемы. Головка с дисками может быть установлена в тот же кран или смеситель, что и любая из двух первых (рис. 92).

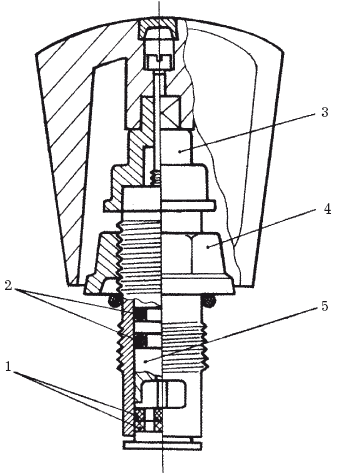

Рис. 92. Головка крана с керамическими дисками: 1 – притертые керамические диски; 2 – уплотнительное кольцо; 3 – механизм поворота; 4 – регулирующая гайка; 5 – поворотный цилиндр из самосмазывающейся пластмассы

При этом конструктивно головка с керамикой более совершенна. В ней вообще отсутствуют вертикальные перемещения, а отпирание происходит за счет совмещения просветов в двух дисках. Диски притерты друг к другу и за счет совершенно гладких поверхностей легко скользят. То есть скользит только один из дисков, закрепленный в поворотном цилиндре, а второй неподвижен – просвет в нем играет роль гнезда клапана. Клапана тут, понятно, никакого нет, в положении «закрыто» отверстие нижнего диска заперто плоскостью верхнего.

Вы поворачиваете маховик, один из дисков начинает вращаться; их отверстия совпадают – вода начинает поступать. Чем больше совмещаются отверстия двух дисков, тем больше открывается просвет для прохода воды. Когда отверстия совпадут полностью, кран будет максимально открыт.

Главное преимущество такой конструкции состоит в том, что кран с керамическими дисками более «чуткий», то есть рабочий ход его маховика намного короче, чем у кранов с прокладкой и клапаном.

Больше не нужно выкручивать маховик, чтобы открыть кран полностью, и закручивать маховик обратно – чтобы закрыть кран. Фактически маховик вообще не приходится крутить, ему не нужен даже один полный оборот.

Повернули на 90°, и вода пошла с максимальным напором. Довернули еще на 90° или вернули в прежнее положение (тут это совершенно неважно) – и кран закрыт. Все промежуточные позиции регулируют степень совпадения отверстий, а значит, и напор.

Смесители

Смесители – устройства, объединяющие в одном корпусе два крана: для холодной и горячей воды. В традиционном смесителе температура воды регулируется отдельными головками, подобными вышеописанным.

Корпус смесителя, в отличие от корпуса крана, имеет два патрубка (для подводки горячей и холодной воды), два гнезда для головок, но один носик-излив. Увеличивая или уменьшая подачу горячей и холодной воды, изменяют ее напор и температуру.

Корпус смесителя может иметь разное устройство, в зависимости от того, как решается основная задача, то есть смешивание воды до нужной температуры. По способу подключения различают два типа смесителей – настенный, с горизонтальной подводкой воды, и настольный, патрубки которого расположены вертикально и скрыты полочкой раковины или мойки.
