Руководство слесаря по замкам

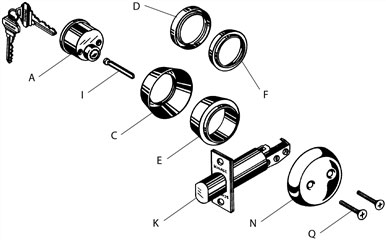

Рис. 6.17. Засов (ригель) компании Schlage (С разрешения компании Schlage Lock Company)

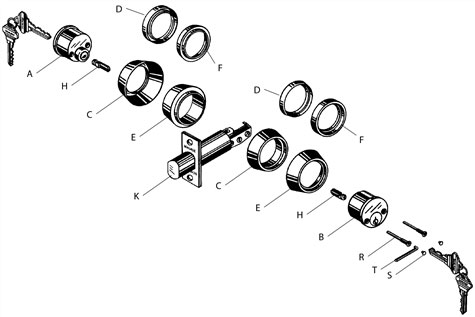

Рис. 6.18. Конструкция замков моделей B263P и B463P: (ригельный засов с односторонним цилиндром для классной комнаты): засов может выдвигаться и задвигаться ключом снаружи; изнутри засов можно только втянуть и нельзя выдвинуть; засов автоматически фиксируется после выдвижения на полную длину; возможна установка несъемных торцевых фиксирующих болтов (С разрешения компании Schlage Lock Company)

Рис. 6.19. Конструкция ригельных замков моделей B162P, B262P и B462P (засов с двусторонним цилиндром): засов можно перемещать ключом с любой стороны; засов автоматически фиксируется после выдвижения на полную длину; цилиндры фиксируются винтами через лицевую поверхность внутреннего цилиндра; замок снабжен несъемными торцевыми фиксирующими болтами (С разрешения компании Schlage Lock Company)

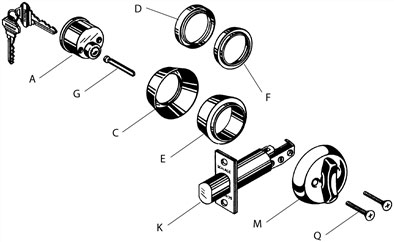

Рис. 6.20. Конструкция ригельных замков моделей B160P, B260P и B460P (засов с односторонним цилиндром): засов можно перемещать ключом, вставленным снаружи или поворотом рукоятки изнутри; засов автоматически фиксируется после выдвижения на полную длину; возможна установка несъемных торцевых фиксирующих болтов (С разрешения компании Schlage Lock Company)

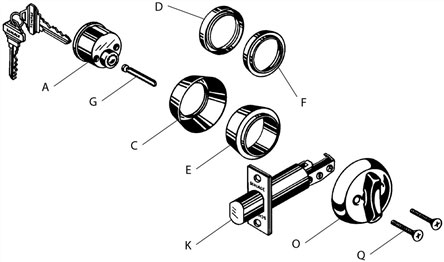

Рис. 6.21. Конструкция ригельных замков моделей B261P и B461P (засов с односторонним цилиндром и внутренней декоративной накладкой): засов можно перемещать только ключом, вставленным снаружи; засов автоматически фиксируется после выдвижения на полную длину; внутренняя декоративная накладка крепится обычными винтами; возможна установка несъемных торцевых фиксирующих болтов (С разрешения компании Schlage Lock Company)

Секрет мастерства

Многие ошибки, которые возникают при сверлении отверстия для засова или ручки-кнопки, можно устранить с помощью недорогих монтажных пластин (scar plate).

Если ключ в замке проворачивается с трудом, то сначала надо проверить, легко ли двигается засов и полностью ли он перемещается в закрытое и открытое положение, когда дверь открыта. Если это так, то, вероятно, проблема связана с неточным совмещением засова и запорной планки. Если замок плохо работает при открытой двери, то, возможно, необходима смазка засова.

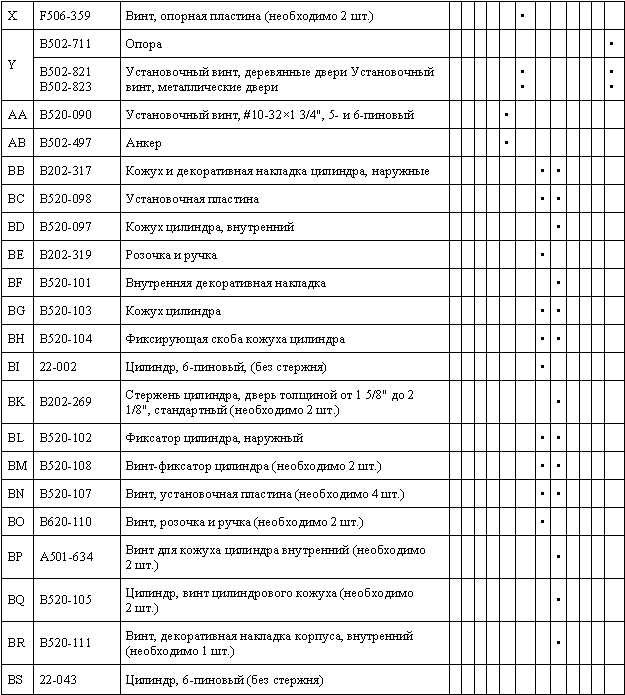

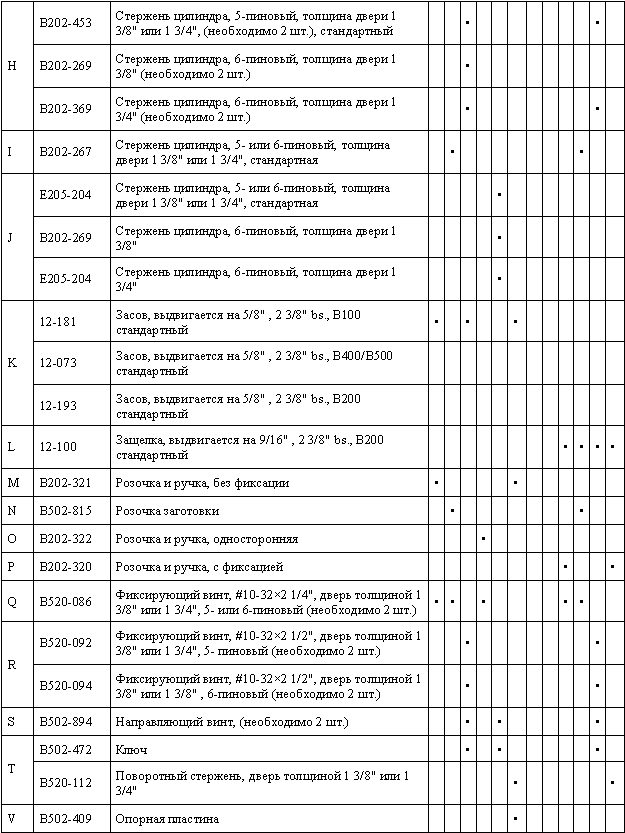

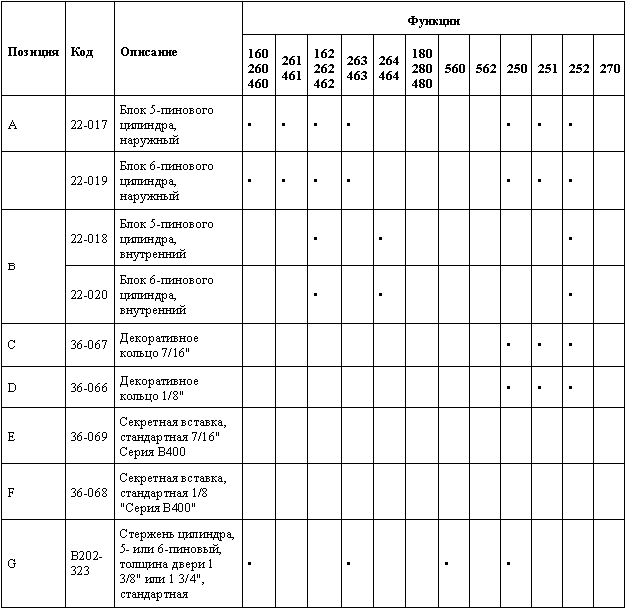

Таблица 6.2. Перечень деталей замков-засовов Schlage [6]

Врезные цилиндровые замки

Врезные замки с цилиндровым механизмом (рис. 6.22) устанавливают преимущественно в зданиях коммерческого и промышленного назначения.

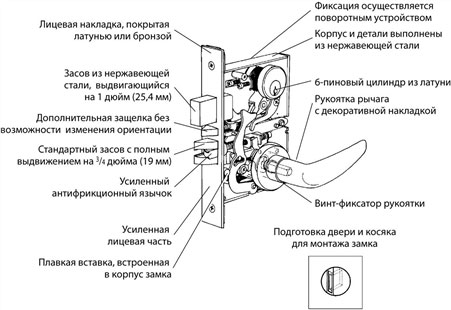

Рис. 6.22. Врезной цилиндровый замок серии "L" (С разрешения компании Schlage Lock Company)

6

С разрешения компании Schlage Lock Company.

Установка врезного замка

Врезные цилиндровые замки, изготовленные компанией Schlage Lock Company (серия "L"), устанавливают следующим образом.

1. Отмерить необходимую высоту от пола с обеих сторон и на торце двери. Нарисовать горизонтальные линии на торце двери (рис. 6.23).

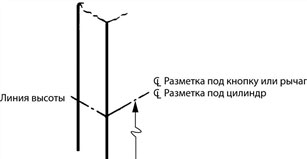

Рис. 6.23. Горизонтальная разметка (С разрешения компании Schlage Lock Company)

2. Совместить шаблон с краем двери с соответствующей горизонтальной линией, которая отмечает высоту. Разметить точки сверления (рис. 6.24).

Внимание!

Возможно, что наружную и внутреннюю части двери придется обрабатывать по-разному. Необходимо внимательно прочитать инструкции и использовать правильный шаблон для наружной (со стороны входа или коридора) и внутренней стороны двери.

3. Разметить точки сверления на торце двери. Просверлить два отверстия диаметром 1 дюйм (25,4 мм) и глубиной 4 1/2 дюйма (114 мм) и выдолбить выемку по вертикали длиной 6 3/4 дюйма (171,5 мм) (рис. 6.25).

4. Просверлить отверстия для декоративной накладки и замка (рис. 6.26).

Рис. 6.24. Разметка точек для сверления (С разрешения компании Schlage Lock Company)

Рис. 6.25. Выемка в торце двери (С разрешения компании Schlage Lock Company)

Рис. 6.26. Сверление отверстий для декоративной накладки и крепления замка (С разрешения компании Schlage Lock Company)

Рис. 6.27. Выемка глубиной 7/32 дюйма (5,5 мм) по размеру лицевой пластины замка (С разрешения компании Schlage Lock Company)

Замечание

Сквозные отверстия нужно просверливать наполовину с каждой стороны двери, чтобы предотвратить скалывание по краям отверстий и повреждение двери.

5. Выполнить выемку по размеру лицевой поверхности замка (рис. 6.27).

6. Совместить шаблон запорной планки на косяке. Следует убедиться, что центральная линия совпадает на шаблонах запорной планки и декоративной накладки замка (рис. 6.28).

Просверлить отверстия диаметром 1 дюйм (25,4 мм) и глубиной 1 1/8 дюйма (28,5 мм). Сделать выемку глубиной 5/32 дюйма (4 мм) для установки заподлицо запорной планки и коробки. (Дополнительное углубление необходимо для усиления запорной планки.)

Рис. 6.28. Разметка запорной планки на косяке по шаблону (С разрешения компании Schlage Lock Company)

Внимание!

Следует убедиться, что дополнительная защелка не входит в отверстие запорной планки.

7. Отрегулировать скошенную защелку, ослабив два винта в верхней и нижней частях корпуса замка. Поставить лицевые планки под требуемым углом и завинтить винты (рис. 6.29).

Вставить корпус замка в сделанную выемку (усиливающую переднюю накладку нужно снять) и закрепить его в двери (рис. 6.30). Винт-фиксатор должен быть всегда с внутренней стороны шасси замка.

8. Вставить и установить внутренние и наружные шпиндели и пружины так, чтобы ограничитель штыря находился в контакте со ступицей корпуса замка (рис. 6.31).
