Биаксиальный цилиндр – это улучшенная версия оригинального цилиндра Medeco.

Эти два цилиндра выглядят одинаково и изготовлены на основе одного и того же принципа. Основные различия между ними заключаются в разных углах нижних пинов и соответствующих углах ключей, под которые сделаны эти цилиндры.

Как и оригинальный цилиндр Medeco, биаксиальный цилиндр также включен в перечень UL, обладает повышенной устойчивостью к взлому и может применяться в большом числе конструкций замков. Биаксиальный цилиндр поддерживает миллиард возможных комбинаций ключей – это более чем в 50 раз превышает число комбинаций, которые возможны для оригинальных цилиндров.

Цилиндры Schlage Primus

Цилиндровые механизмы повышенной секретности Schlage Primus, производимые компанией Schlage Lock Company, относятся к новому направлению в этой области. Они открываются уникальным ключом с «патентованной защитой».

Эти цилиндры устанавливают в местах с особыми требованиями безопасности: в правительственных учреждениях, общественных и частных институтах, а также в коммерческих и частных организациях. Подобные цилиндры изготавливают для замков Schlage серии A, B, C/D, E, H и L, что дает возможность просто и дешево осуществить модернизацию.

Конструкция

На рис. 7.24 и 7.25 приведен покомпонентный вид цилиндров Schlage Primus. Они имеют шесть пинов и прецизионную конструкцию, изготовленную с очень жесткими допусками. Цилиндры обрабатывают на станках так, чтобы можно было применять боковой стержень и набор из пяти пальцевых пинов.

Боковой стержень и пальцевые пины в сочетании со стандартной 6-пиновой системой Schlage обеспечивают два независимых замковых механизма, которые открываются одновременно с помощью ключа Primus специальной конструкции. Упрочняющие вставки из закаленной стали встроены в личину цилиндра и в его корпус для защиты от высверливания и других методов силового воздействия.

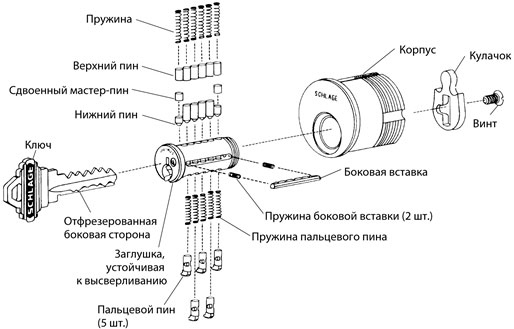

Рис. 7.24. Конструкция врезного цилиндра Schlage Primus (С разрешения компании Schlage Lock Company)

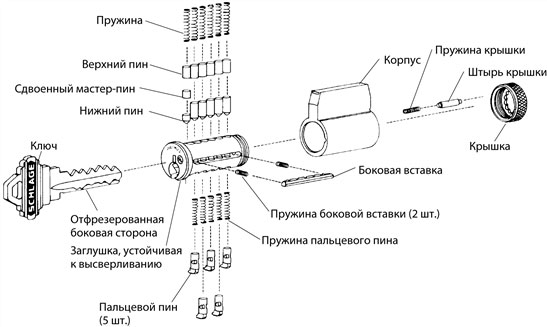

Рис. 7.25. Конструкция цилиндра ручки-кнопки компании Schlage Primus (С разрешения компании Schlage Lock Company)

Степени защиты ключа Primus

Для удовлетворения широкого диапазона требований к безопасности компания Schlage разработала четыре степени защиты (уровня секретности) ключей Primus. Каждый уровень требует специальной регистрации и идентификационной карточки для выполнения дублирования ключей Primus. В табл. 7.1 приведены различия между уровнями секретности.

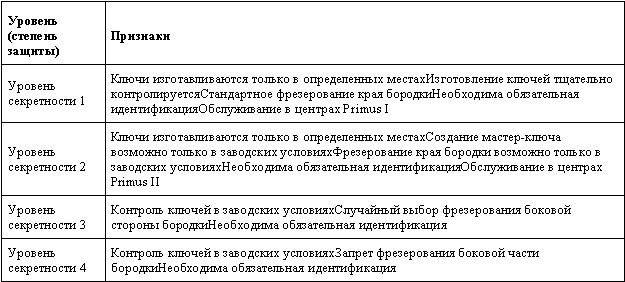

Таблица 7.1. Уровни секретности для цилиндров Schlage

Сборка цилиндров Primus

Последовательность сборки цилиндра Schlage Primus:

1. Вставить две пружины бокового стрежня в личину цилиндра. Закрепить личину цилиндра верхней стороной вниз в приспособлении для удерживания личины, при этом боковой стержень должен входить в прорезь в удерживающем устройстве (рис. 7.26).

2. Вставить пружины пяти пальцевых пинов в отверстия в нижней части личины (рис. 7.27).

3. Определить правильные пальцевые пины для каждого положения, которое требуется для боковых вырезов ключей (рис. 7.28).

4. Установить пальцевые пины в соответствующие позиции, одновременно вставляя ключ в личину цилиндра (рис. 7.29). Нужно оказывать небольшое давление на пальцевые пины при вставке ключа.

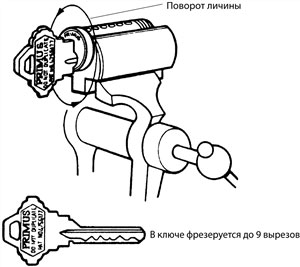

5. Полностью вставив ключ, нужно его слегка повернуть, чтобы убедиться в правильном выборе пальцевых пинов (рис. 7.30). Личина не будет проворачиваться, если был установлен неправильный пальцевый пин (или несколько таких пинов).

Рис. 7.26. Вставка личины верхней стороной вниз (С разрешения компании Schlage Lock Company)

Рис. 7.27. Пружины пальцевых пинов вставляют в нижнюю часть личины (С разрешения компании Schlage Lock Company)

Рис. 7.28. Отфрезерованная боковая сторона ключа показывает, какой из пальцевых пинов будет задействован (С разрешения компании Schlage Lock Company)

Рис. 7.29. Вставка пальцевых пинов (С разрешения компании Schlage Lock Company)

Рис. 7.30. Подбор пальцевых пинов (С разрешения компании Schlage Lock Company)

Замечание

Для системы «мастер-ключ» применяют ключ с самыми глубокими вырезами. Если ни один из ключей не дает возможности установить все нижние и мастер-пины в положение линии вращения или под ней, то нужно увеличить все прорези в ключе до выреза № 9 (самый глубокий вырез) для конечного узла.

6. Выбрать нижние и мастер-пины из числа вырезов для ключа и установить их в личину цилиндра. В отверстия личины нужно добавить небольшое количество графита (рис. 7.31).

7. По таблице для определения высоты стопки комбинации нижних и мастер-пинов выбрать правильные верхние пины (вверху на рис. 7.32).

8. Вставить верхние пины и пружины в соответствующие отверстия установочного стержня (внизу на рис. 7.32).

9. Задвинуть втулку в установочный стержень. Следует отжимать пружины кончиком ножа и продвигать втулку вдоль штока на направляющую канавку (рис. 7.33).

10. Надвинуть корпус цилиндра на установочный стержень. При этом следует удерживать корпус цилиндра повернутым на небольшой угол (около 15°) и выдвигать втулку до тех пор, пока корпус не встанет на одну линию с канавкой в установочном стержне. Снять втулку (рис. 7.34).

11. Повернуть корпус цилиндра так, чтобы отверстия в установочном стержне и в корпусе цилиндра были совмещены. С помощью ножа установите на место пины и пружины в корпусе цилиндра. Повернуть корпус цилиндра, чтобы «захватывать» пины и пружины (рис. 7.35).

Рис. 7.31. Подбор нижних и мастер-пинов (С разрешения компании Schlage Lock Company)

Рис. 7.32. Таблица для определения высоты установки (сверху) и вставка верхних пинов (внизу) (С разрешения компании Schlage Lock Company)

Рис. 7.33. Надвиньте втулку на установочный стержень (С разрешения компании Schlage Lock Company)
