1. Снять внутренний рычаг для большого пальца, вывинтив два винта в розочке, или, если это серия 885 (двусторонний цилиндровый блок), извлечь внутренний цилиндр.

2. Отвинчивать два крепежных винта до тех пор, пока не появится возможность снять передний цилиндр и кольцо.

3. Пропилить или просверлить прорезь в нижнем отверстии с наружной стороны двери, чтобы эта прорезь соответствовала защитному выступу от вывинчивания гаечным ключом на корпусе 400K для одинарного цилиндра и на обеих сторонах (наружной и внутренней) для двустороннего цилиндра. Если вы хотите установить комплект Cor-Kit на наружной стороне замка, то следует сразу перейти к пункту 4.

Если у вас модель 485, то нужно перейти к пункту 8.

Примечание

Для двустороннего цилиндра вам потребуется тип засова, показанный рис. 7.4.

Рис. 7.4. Два типа болтов Kwikset (С разрешения компании CorKey Control Systems, Inc.)

Рис. 7.5. Модель 400K Cor-Kit (С разрешения компании CorKey Control Systems, Inc.)

4. Выяснить, какого типа ваш замок-засов Kwikset (нового или старого), можно по отверстию хвостовика в засове. Если у вас комплект нового типа, то надо вставить два стержня для образования зазора, чтобы предотвратить проворачивание хвостовика в большом отверстии (рис. 7.5).

5. Установить Cor-Kit в отверстие с наружной стороны двери, пропустив хвостовик через отверстие в засове и отверстие для рукоятки. Если он слишком длинный, то подрежьте его. После этого нужно снять рукоятку.

6. Зафиксировать комплект Cor-Kit крепежными винтами и пластиной точно так же, как был закреплен оригинальный цилиндр.

7. Снова установить поворотный рычаг и розочку с внутренней стороны и зафиксировать их двумя винтами.

Замечание

Если вы устанавливаете замок-засов Kwikset, то следуйте инструкциям производителя до пункта "Установка внешнего механизма". Также необходимо выполнить три дополнительных пункта (пп. 8-10).

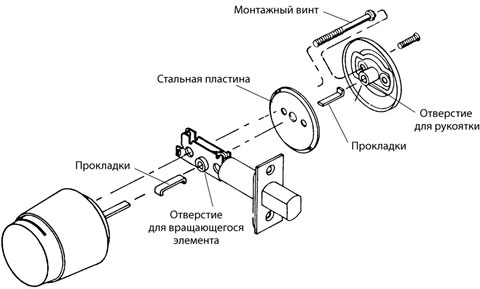

8. Определить, какой блок комплекта Cor-Kit является внутренним, а какой наружным. Наружный блок имеет пружинное кольцо на центральной соединительной втулке; внутренний – отверстие в нижней части корпуса для монтажного винта (рис. 7.6).

9. Для разборки при кодировании или установке нужно сначала снять пружинное кольцо с наружного блока. Далее вытащить цилиндр комплекта Cor-Kit и извлечь цилиндр из внутреннего блока. Следует убедиться, что ключ открывает комплект Cor-Kit.

Рис. 7.6. Модель 485K Cor-Kit (С разрешения компании CorKey Control Systems, Inc)

10. Снова собрать наружный блок и установить пружинное кольцо.

11. Установить засов, следуя инструкции для Kwikset.

12. Смонтировать комплект Cor-Kit с наружной стороны так, чтобы хвостовик проходил через приводное отверстие засова. Нужно нанести отметку на хвостовике на расстоянии 1/4 дюйма (~6 мм) от корпуса засова и отрезать выступающую часть.

13. Временно собрать внутренний блок Cor-Kit. Следует удерживать его в отверстии с внутренней стороны двери вместе с хвостовиком, вставленным через направляющее отверстие болта. Нужно сделать отметку на расстоянии 1/4 дюйма (~6 мм) от корпуса болта и отрезать выступающую часть.

14. Снова вставить наружный блок Cor-Kit в отверстие вместе с хвостовиком в засове.

15. Извлечь внутренний цилиндр из его корпуса.

16. Установить 8 винтов 325/16-дюймов с шестигранными углублениями в головках, используя торцевой ключ на 5/16 дюйма. Аккуратно вставить их в отверстия в нижней части корпуса, во второе отверстие в нижней части корпуса и во второе отверстие в ступицу и завинтить.

17. Установить корпус внутри отверстия и прикрепить его к внешнему кожуху через засов с помощью двух винтов, имеющихся в наличии.

18. Вставить внутренний блок Cor-Kit, направляя хвостовик через отверстие в засове. Сильно надавить на Cor-Kit до упора по направлению к корпусу.

19. Затянуть винт торцевым ключом.

20. Установить запорную планку, следуя инструкции для Kwikset.

Цилиндры системы DOM IX KG

Цилиндры системы DOM IX KG (рис. 7.7) имеют горизонтально расположенную замочную скважину и два ряда механизмов секретности каплеобразной и грибовидной формы, которые практически невозможно вскрыть отмычкой. Пины смещены относительно друг друга. Головки этих пинов имеют форму разрезанных, скошенных полудисков, которые сбоку зафиксированы пинами, имеющими в поперечном сечении форму эллипса.

Для открывания/закрывания цилиндров предусмотрены специальные ключи с лунками (рис. 7.8). Конструкция ключей сильно затрудняет их несанкционированное копирование. Изготовление ключа осуществляется по зарегистрированной сертифицированной программе DOM; дублировать ключ можно только на заводе, имеющем соответствующую сертификацию.

Рис. 7.7. Цилиндр DOM IX KG обладает повышенной устойчивостью к взлому (С разрешения компании DOM Security Locks)

Рис. 7.8. Дубликат ключа DOM IX KG может быть изготовлен только на заводе фирмы-производителя (С разрешения компании DOM Security Locks)

Важная составная часть ключа – запатентованный «плавающий» шарик, при отсутствии которого закрыть замок невозможно. Только после того, как отклоняющийся пин внутри замочной скважины будет смещен плавающим шариком, появляется возможность привести в движение десятый блокирующий пин. Шарик легко перемещается в обойме и преодолевает стопорящее воздействие отклоняющего пина.

Когда ключ полностью вставлен, плавающий шарик отклоняется вниз под действием подъемного пина и управляет блокирующим пином. Только когда все пиновые механизмы секретности и боковые управляющие пины окажутся в правильном положении, а блокирующий пин будет смещен на необходимую величину, можно повернуть цилиндр.

Пины, расположенные сбоку, которые не управляются пружинами и перемещаются в поперечном и вертикальном направлениях, занимают нужное положение. Когда ключ вставлен, каждый из пинов попадает в свое собственное соответствующее ему отверстие, как сверху, так и сбоку. Когда все механизмы секретности находятся в требуемом положении и все управляющие пины правильно передвинуты лунками на ключе, цилиндр можно повернуть.

Жестким инструментом таким, как отмычка, невозможно будет управлять блокирующим механизмом данного замка, поскольку отклоняющийся пин, находящийся в замочной скважине, препятствует проникновению такого инструмента вглубь. Кроме того, эта мера безопасности для каждого ряда элементов секретности дополнена двумя коническими пинами, которые застревают каждый раз при попытке открывания с помощью отмычек, что делает практически невозможным повернуть сердечник цилиндра.
