Руководство слесаря по замкам

3. Извлечь вставной стержень (позиция «В» на рис. 8.14). Установить новый стержень (позиция "С"). Снова установить заднюю пластину на переднюю часть корпуса замка.

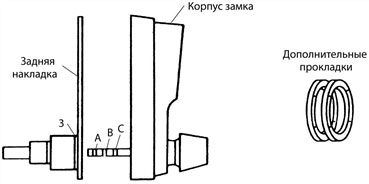

Рис. 8.14. Регулировка замка в соответствии с толщиной двери (С разрешения компании Simplex Access Controls Corp.)

Установка замка в дверь толщиной от 2 до 2 1/4 дюйма

Чтобы отрегулировать замок под двери толщиной от 2 до 2 1/5 дюйма (50…56 мм), нужно выполнить следующие операции.

1. Снять заднюю пластину и отделить от нее цилиндрический блок привода.

2. Установить дополнительную прокладку в переходник между цилиндрическим блоком привода и задней пластиной. Следует убедиться, что острые края закруглены.

3. Снова установить цилиндрический привод и заднюю пластину, взяв более длинные винты из комплекта поставки. Добавить вставной стержень (позиция «А» на рис. 8.14).

4. Снова установить заднюю пластину на передний корпус замка.

Предупреждение

Если рукоятка будет касаться двери или ограничителя двери, то механизм может повредиться и все гарантийные обязательства будут нарушены.

Изменение ориентации замка

Если в техническом описании, которое прилагается к замку, не указано иное, то замок предназначен для левосторонних дверей. Чтобы поменять ориентацию замка, нужно выполнить приведенные далее операции (рис. 8.15).

1. Снять заднюю пластину, на которой находится цилиндрический блок привода, с корпуса замка. Отвинтить привод от задней пластины.

2. Повернуть блок привода так, чтобы вырез для защелки был направлен в противоположную сторону.

3. Снова установить цилиндрический привод на заднюю пластину и закрепить ее на корпусе замка.

4. Прочно затянуть все винты.

5. Проверить замок и убедиться, что он функционирует нормально.

Рис. 8.15. Изменение ориентации замка (С разрешения компании Simplex Access Controls Corp.)

Замки серии 3000

Кодовые кнопочные замки Simplex серии 3000 (рис. 8.16) изготавливаются для дверей с тонким дверным полотном. Эти замки полностью механические, и ответственное лицо может сменить их кодовую комбинацию менее чем за минуту.

Специальный ключ позволяет заблокировать кодовую комбинацию кнопок для предотвращения несанкционированного повторного входа по прошествии нескольких часов и для повторной активации этой комбинации для следующей дневной смены. Ключ для управленческого персонала может также отменить фиксацию замка, т. е. снять всю защиту двери.

Полный комплект должен включать одновременно корпус замка и блок привода (они продаются отдельно).

Двери с тонким полотном, как правило, уже оснащены фурнитурой Adams Rite (защелки, цилиндровые механизмы и устройства для проверки права выхода) и для установки требуется только замок Simplex серии 3000.

Рис. 8.16. Замки Simplex серии 3000 являются полностью механическими (С разрешения компании Simplex Access Controls Corp.)

Сборка корпуса замка

Для монтажа замка серии 3000 вам потребуется большая крестообразная отвертка и две отвертки с плоским жалом малого и среднего размера. Перед установкой замка на дверь нужно выполнить приведенные далее операции.

1. Снять узел фиксирующей пластины (рис. 8.17), отвинтив для этого один винт с полукруглой и один винт с плоской головкой.

2. Установить врезной цилиндр, поворачивая его до тех пор, пока кулачок не коснется пластины замка. Повернуть цилиндр против часовой стрелки менее чем на один оборот до тех пор, пока ключ не будет установлен в положение, при котором его можно извлечь, а также пока цилиндр не будет совмещен с канавками крепежных винтов.

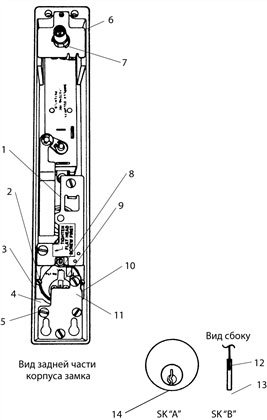

Рис. 8.17. Механизм замка Simplex серии 3000 в сборе: 1 – блок установочной пластины, деталь #74354 (1 шт.); 2 – положение фиксации поворотной рукоятки; 3, 10 – винт позиционирования цилиндра в установочной канавке (4 самонарезающих винта), деталь #44214 (2 шт.); 4 – врезной цилиндр; 5 – монтажная пластина, деталь #24165 (1 шт.); 6 – блок кодовой панели и стойки, деталь #741346 (1 шт.); 7 – втулка для изменения кода; 8 – ось поворотной рукоятки; 9 – кулачок цилиндра (см. позицию SK "A"); 11 – винт упора кулачка, деталь #54260 (1 шт.); 12 – рычаг поворотной рукоятки; 13 – кулачок цилиндра; 14 – в этом положении ключ вставлен полностью (С разрешения компании Simplex Access Controls Corp.)

3. Вставить винты позиционирования цилиндра. Следует убедиться, что головки этих винтов не выступают с нижней стороны кулачка цилиндра. Снова собрать узел установочной пластины.

4. Рычаг планки-шифратора должен быть установлен по центру относительно цилиндрового кулачка. Если это не так, то необходимо отрегулировать глубину установки цилиндра. Зафиксировать стопорный винт кулачка.

Замечание

Стойка планки-шифратора должна быть расположена строго по центру (рис. 8.17) до крепления корпуса кодового замка.

Крепление замка к дверному полотну

Для крепления замка серии 3000 к дверному полотну нужно выполнить следующие операции.

5. Установить кодовый замок на внутренние стойки замка и сдвинуть его вниз до тех пор, пока не будет достигнуто фиксированное положение; перемещение должно быть порядка 1/8 дюйма (~3 мм) (рис. 8.18). Верхние части корпуса замка и блока привода при правильной установке должны быть заподлицо.

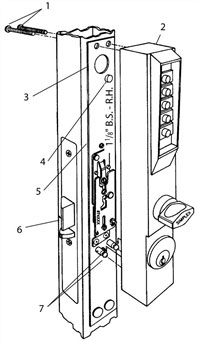

Рис. 8.18. Крепление замка Simplex серии 3000 к обвязке: 1 – монтажные винты блока верхнего привода, деталь #54247 (2 шт.); 2 – корпус кодового замка; 3 – приводной блок (левостороннее приводное устройство, детали #74422 и #74418; правостороннее приводное устройство, детали #74420 и #74420); 4 – позиционирующая деталь корпуса; 5 – приводной блок #74XXX; 6 – защелка (направление защелки будет изменяться в зависимости от типа двери, здесь показана дверь, открывающаяся наружу); 7 – монтажные стойки (С разрешения компании Simplex Access Controls Corp.)

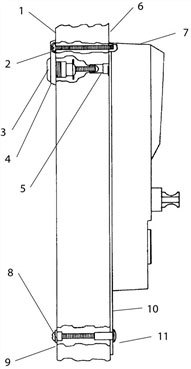

Рис. 8.19. Замок Simplex серии 3000, установленный на двери: 1 – узкая боковая декоративная накладка; 2 – монтажные винты корпуса верхнего приводного блока, деталь #54247 (2 шт.); 3 – блок контрольного замка; 4 – декоративная накладка; 5 – втулка изменения кода; 6 – боковая сторона корпуса кодового замка; 7 – корпус кодового замка; 8 – монтажные втулки блока нижнего привода, деталь без резьбы #44229 (2 шт.); 9 – крепежные винты блока нижнего привода, деталь #54275 (2 шт.); 10 – блок привода; 11 – монтажные втулки формы «D» блока нижнего привода, деталь #44226 (2 шт.) (С разрешения компании Simplex Access Controls Corp.)

6. Зафиксировать это положение двумя длинными крепежными винтами с полукруглой головкой как показано рис. 8.18.

7. С помощью ключа вкручивать блок контрольного замка во втулку смены кода (рис. 8.19) до тех пор, пока декоративная накладка не будет точно установлена в обвязке. Ключ можно извлечь только тогда, когда он находится в вертикальном или горизонтальном положении. Перед закрыванием двери нужно проверить все функции замка.

8. Рычаг поворотной рукоятки должен быть установлен по центру относительно цилиндрового кулачка. Если это не так, то следует отрегулировать глубину установки цилиндра. Зафиксировать стопорный винт кулачка.
