Флажок Double click editing (Редактирование двойным щелчком) включает режим вызова окна свойств объекта двойным щелчком по объекту.
Флажок Shortcut menus in drawing area (Контекстные меню в рабочей области) включает режим, при котором нажатие правой кнопки мыши в рабочей области вызывает контекстное меню. При выключенной опции нажатие правой кнопки соответствует нажатию клавиши Enter.

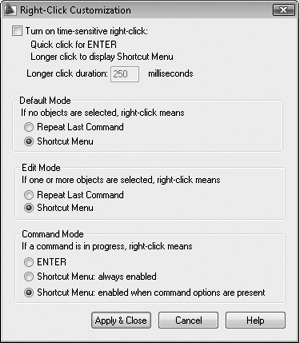

2. Нажмите кнопку Right-click Customization (Настройка правой кнопки). Откроется диалог Right-click Customization (Настройка правой кнопки) (рис. 2.15).
Рис. 2.15.
Правая кнопка мыши может использоваться для вызова контекстного меню или для повтора последней команды, дублируя действие клавиши Enter. Данный диалог позволяет настроить действие, вызываемое щелчком правой кнопкой мыши.
Действие может зависеть от длительности удерживания кнопки. Для включения данной опции установите флажок напротив пункта Turn on time-sensitive right-click (Включить временную зависимость щелчка правой кнопкой). При этом короткое нажатие будет служить для повтора последней команды, а длительное – для вызова меню. В текстовом поле можно указать минимальное число миллисекунд, которое должно длиться нажатие для вызова меню.
Возможно, вам будет удобнее использовать настройки в зависимости от текущего режима: Default Mode (Режим по умолчанию), Edit Mode (Режим редактирования), Command Mode (Режим действующей команды).
3. Для выбора действия установите переключатель в соответствующей группе в одно из положений: Repeat Last Command (Повторить последнюю команду) или Shortcut Menu (Контекстное меню).
4. Нажмите кнопку Apply & Close (Применить и закрыть).
Группа элементов управления Insertion scale (Шкала при вставке) позволяет настроить процесс масштабирования объектов, не имеющих единиц измерения, при вставке в текущий чертеж.
5. Из выпадающего списка Source content units (Единицы измерения источника) выберите единицы измерения, которые будут использоваться для объекта вставки. Если выбран пункт Unitless (Неизмеряемый), объект при вставке не масштабируется.
6. Из выпадающего списка Target Drawing Units (Единицы прорисовки результата) выберите, какие единицы измерения использовать для объекта в чертеже.
7. Нажмите кнопку Lineweight Settings (Настройки весов линий). Откроется диалог Lineweight Settings (Настройки весов линий) (рис. 2.16).

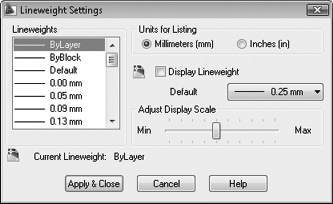

Рис. 2.16. Диалог Lineweight Settings (Настройки весов линий)
В данном диалоговом окне можно устанавливать толщину линий.
Список Lineweights (Веса линий) отображает доступные значения типов линий. Внизу списка отображается текущая толщина выбранного типа.
Переключатель Units for Listing (Единицы измерения) позволяет выбрать, в чем будет измеряться толщина линий.
8. Установите переключатель Units for Listing (Единицы измерения) напротив пункта Millimeters (Миллиметры).
Флажок Display Lineweight (Показывать вес линии) управляет
выводом значения толщины линии при выполнении чертежа. При включенной опции увеличивается время регенерации чертежа.Поле Default (По умолчанию) позволяет назначить толщину линий по умолчанию для всех слоев. Чем больше значение этого параметра, тем больше времени затрачивается на регенерацию чертежа.
Шкала Adjust Display Scale (Применить экранное масштабирование) управляет соответствием толщины линии ее отображению на экране. Чем выше степень соответствия, тем удобнее работать, но снижается производительность системы.
9. Установите значение шкалы Adjust Display Scale (Применить экранное масштабирование) в зависимости от производительности вашей системы и нажмите кнопку Apply & Close (Применить и закрыть).
10. Нажмите кнопку Edit Scale List (Редактировать список масштабов) вкладки User Preferences (Настройки пользователя). Откроется диалог Edit Scale List (Редактировать список масштабов) (рис. 2.17).
Рис. 2.17. Диалог Edit Scale List (Редактировать список масштабов)
Данный диалог позволяет управлять списком масштабов, включая добавление, удаление, изменение порядка следования.
11. Чтобы добавить новый масштаб, нажмите кнопку Add (Добавить). Откроется диалог Add Scale (Добавить масштаб).
12. Введите название масштаба и соответствие бумажных единиц единицам чертежа и нажмите кнопку OK.
13. Выделите созданный масштаб и нажмите кнопку Delete (Удалить).
Для сброса всех изменений используется кнопка Reset (Сброс).
14. Нажмите кнопку OK, чтобы сохранить изменения и закрыть диалог.

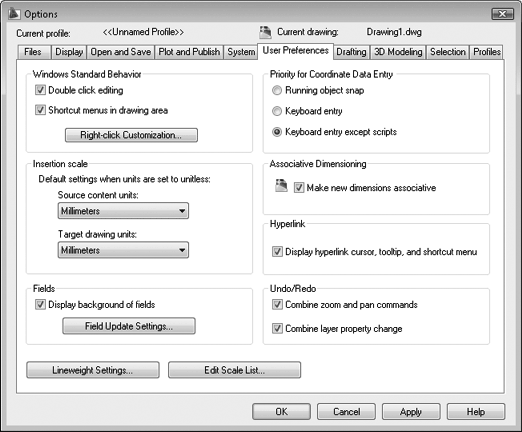

Вернемся к вкладке User Preferences (Настройки пользователя).
15. Включите опцию Make new dimensions associative (Сделать новые размеры зависимыми), чтобы размерные линии и значения размеров изменялись с изменением объектов.
16. Включите опцию Display hyperlink cursor, tooltip and shortcut menu (Показывать курсор, подсказку и контекстное меню для ссылок), чтобы при выделении объекта, содержащего ссылку, курсор изменял свою форму, появлялась подсказка источника ссылки и контекстное меню с дополнительными опциями.
17. Включите опцию Combine zoom and pan commands (Соединять команды масштабирования и панорамирования) в группе Undo (Отменить), чтобы при масштабировании и панорамировании не создавались множественные записи в истории действий для команды отмены.
18. Включите опцию Combine layer property change (Соединять команды изменения свойств слоя) в группе Undo (Отменить), чтобы при редактировании свойств слоя не создавались множественные записи в истории действий для команды отмены.
19. Нажмите кнопку Apply (Применить), чтобы применить внесенные в настройки изменения.
2.7. Вкладка Drafting (Черчение)
1. В диалоговом окне Options (Настройки) щелкните мышью по названию вкладки Drafting (Черчение).
