Вкладка Drafting (Черчение) (рис. 2.18) позволяет управлять настройкой автоматической объектной привязки и автоматического отслеживания.

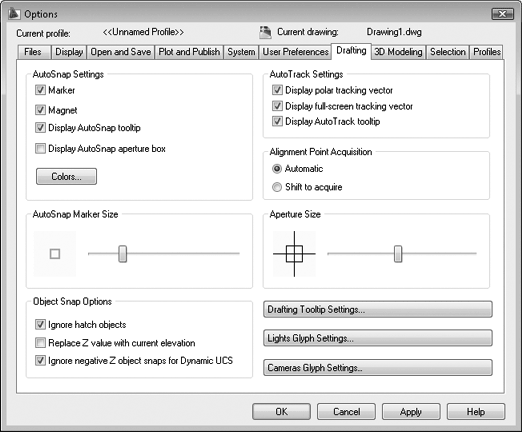

Рис. 2.18. Вкладка Drafting (Черчение)
Группа AutoSnap Settings (Настройки автоматической объектной привязки) содержит четыре флажка:
• Marker (Маркер) – включение этого флажка разрешает программе отображать геометрический символ, соответствующий
• Magnet (Магнит) – включение этого флажка обеспечивает автоматическое перемещение курсора на ближайшую зафиксированную характерную точку объекта;
• Display AutoSnap tooltip (Отображать подсказку автоматической объектной привязки) – включение флажка разрешает показывать текстовое окно, в котором содержится название зафиксированной характерной точки объекта;
• Display AutoSnap aperture box (Показывать прицел) – включение флажка разрешает появление прицела в месте пересечения перекрестья курсора при работе в режиме AutoSnap (Автоматическая объектная привязка).
Пока у вас нет опыта работы с автоматической объектной привязкой, оставьте значения флажков по умолчанию.
Шкала AutoSnap Marker Size (Размер маркера автоматической объектной привязки) позволяет изменять размеры маркера, при этом можно видеть, как будет выглядеть новый размер.
Группа AutoTrack Settings (Настройки автоматического слежения) содержит три флажка:
• Display polar tracking vector (Показывать полярный вектор) – флажок управляет отображением полярного вектора при слежении;
• Display full-screen tracking vector (Показывать полноэкранный вектор слежения) – флажок управляет отображением полноэкранного вектора при автоматическом слежении;
• Display AutoTrack tooltip (Показывать подсказки при автоматическом слежении) – флажок разрешает показывать текстовое окно, в котором содержится информация по отслеживаемому направлению.
По умолчанию все флажки группы AutoTrack Settings (Настройки автоматического слежения) включены.
Шкала Aperture Size (Размер прицела) управляет размером прицела при включенном флажке Display AutoSnap aperture box (Показывать прицел).
2.8. Вкладка 3D Modeling (Трехмерное моделирование)
1. В диалоговом окне Options (Настройки) щелкните мышью по названию вкладки 3D Modeling (Трехмерное моделирование).
Вкладка 3D Modeling (Трехмерное моделирование) (рис. 2.19) содержит настройки среды трехмерного моделирования.

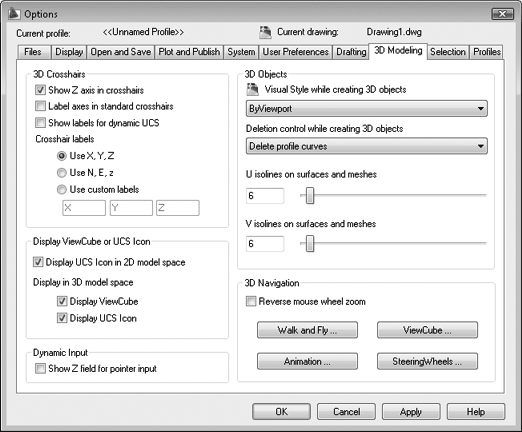

Рис. 2.19. Вкладка 3D Modeling (Трехмерное моделирование)
Группа элементов управления 3D Crosshairs (Трехмерные перекрестья) управляет внешним видом курсора при трехмерном моделировании.
• Флажок Show Z axis in crosshairs (Показывать ось Z в перекрестье) включает режим отображения пространственного курсора с тремя осями.
• Флажок Label axes in standard crosshairs (Подписывать
оси стандартных курсоров) включает режим отображения пространственного курсора с подписями осей.• Флажок Show labels for dynamic UCS (Показывать подписи в режиме динамической ПСК) управляет отображением подписей к осям курсора в режиме Dynamic UCS (Динамическая ПСК).
• Группа переключателей Crosshair labels (Подписи курсора) позволяет выбрать подписи к осям или ввести свои подписи для каждой оси.
Группа элементов управления Display ViewCube or UCS Icon (Показывать значки видового куба и ПСК) содержит следующие флажки:
• Display UCS Icon in 2D model space (Отображать значок ПСК в двухмерном пространстве) – включает или отключает отображение значка пользовательской системы координат при работе с двухмерным пространством;
• Display ViewCube (Отображать видовой куб) – управляет отображением значка вызова видового куба – новшества версии AutoCAD 2010 для работы с трехмерными объектами;
• Display UCS Icon (Показывать значок ПСК) – управляет выводом значка пользовательской системы координат при работе с трехмерным пространством.
Для последующей работы с трехмерными объектами мы будем использовать и видовой куб, и пользовательскую систему координат, поэтому оставьте флажки данной группы включенными.
Флажок Show Z field for pointer input (Показывать поле для ввода Z координаты) включает или отключает вывод поля для третьей координаты в режиме динамического ввода параметров.
Группа элементов 3D Objects (Трехмерные объекты) используется для выбора визуального стиля и способа создания трехмерных объектов. Группа 3D Navigation (Трехмерная навигация) содержит кнопки открытия диалогов с настройками средств навигации при трехмерном моделировании. Обе группы и содержащиеся в них настройки будут подробно рассмотрены нами при изучении трехмерного моделирования.
2.9. Вкладка Selection (Выбор)
1. В диалоговом окне Options (Настройки) щелкните мышью по названию вкладки Selection (Выбор).
Вкладка Selection (Выбор) (рис. 2.20) позволяет управлять настройкой методов выбора объектов.
Рис. 2.20. Вкладка Selection (Выбор)
Вкладка содержит две шкалы:
• Pickbox Size (Размер курсора выбора) – управляет размером маленького квадрата, который появляется вместо перекрестья курсора в режиме выбора объектов;
• Grip Size (Размер маркера) – управляет размером маркера средства редактирования объектов.
Группа элементов управления Selection Preview (Показывать выбор) содержит два флажка:
• When a command is active (Когда команда активна) – включение данной опции означает, что объекты будут показаны как выбранные в режиме выполнения команды;
• When no command is active (Когда нет активной команды) – объекты будут показаны как выбранные при отсутствии выполняемой команды.
