Схемотехника аналоговых электронных устройств

F = (P_с/P_ш)_вх/(P_с/P_Σш)_вых

F,dB = 10lgF

В диапазоне СВЧ находит применение оценка шумовых свойств УУ посредством определения шумовой температуры системы T_с:

T_с = T₀(F – 1),

где T₀ — стандартная шумовая температура, T₀ = 290°K (рекомендация МЭК).

Для многокаскадных УУ (каскады включены последовательно):

F_Σ = F₁ + (F₂–1)/K_p1 + (F₃–1)/K_p1K_p2 + …

T_сΣ = T_с1 + (T_с2–1)/K_p1 + (T_с3–1)/K_p1K_p2 + …

где K_p1, K_p2 и т.д. — номинальные коэффициенты усиления по мощности каскадов усилителя.

◆ Амплитудная характеристика и динамический диапазон УУ.

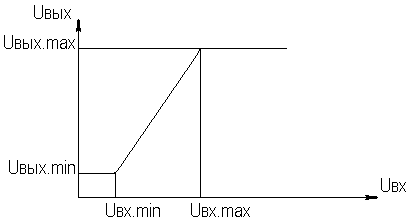

Амплитудная характеристика усилителя представлена на рис. 2.6.

Рисунок 2.6. АХ УУ

Динамическим диапазоном входного сигнала усилителя D_вх называют отношение U_вх.max (при заданном уровне нелинейных искажений) к U_вх.min (при заданном отношении сигнал/шум на входе):

D_вх = U_вх.max/U_вх.min

D_вх,dB = 20lgD_вх

В зависимости от назначения УУ возможна оценка динамического диапазона по выходному сигналу, гармоническим и комбинационным составляющим и др.

Некоторые УУ (УПТ, ОУ и т.д.) могут характеризоваться другими специфическими показателями, которые будут рассмотрены по мере необходимости.

2.3. Методы анализа линейных усилительных каскадов в частотной области

Большинство соотношений, приведенных в данном пособии, получено на основе обобщенного метода узловых потенциалов (ОМУП) [3]. При использовании ОМУП схема в целом заменяется матрицей эквивалентных проводимостей, отображающей как конфигурацию, так и свойства некоторой линейной схемы, аппроксимирующей реальную схему. Матрица проводимостей составляется на основе формальных правил [3]. При этом усилительные элементы представляются в виде четырехполюсников (подсхем), описываемых эквивалентными Y-параметрами. Выбор Y-параметров активных элементов в качестве основных обусловлен их хорошей стыковкой с выбранным методом анализа. При наличии других параметров активных элементов, возможен их пересчет в Y-параметры [3].

При использовании ОМУП анализ состоит в следующем:

◆ составляют определенную матрицу проводимостей схемы [3];

◆ вычисляют определитель Δ и соответствующие алгебраические дополнения Δ_ij;

◆ определяют (при необходимости) эквивалентные четырехполюсные Y-параметры схемы;

◆ определяют вторичные параметры усилительного каскада.

Так как обычно УУ имеют общий узел между входом и выходом, то, согласно [3], их первичные и вторичные параметры определяются следующим образом:

Y_ij = Δ_ij / Δ_ii,jj,

Z_ij = Δ_ij / Δ,

K_ij = Δ_ij / Δ_ii.

где i, j — номера узлов, между которыми определяются параметры; Δ_ii,jj  — двойное алгебраическое дополнение.

По практическим выражениям, получаемым путем упрощения вышеприведенных выражений, вычисляют необходимые параметры усилительного каскада, например:

Y_вх = G_вх + jωC_вх,

Y_вых = G_вых + jωC_вых,

K(jω) = K₀/(1 + jωτ).

где t — постоянная времени цепи, G_вх, G_вых — низкочастотные значения входной и выходной проводимости.

Полученные соотношения позволяют с приемлемой точностью проводить эскизный расчет усилительных каскадов. Результаты эскизного расчета могут быть использованы в качестве исходных при проведении машинного моделирования и оптимизации. Методы машинного расчета УУ приведены в [4].

2.4. Активные элементы УУ

2.4.1. Биполярные транзисторы

Биполярными транзисторами (БТ) называют полупроводниковые приборы с двумя (или более) взаимодействующими p-n-переходами и тремя (или более) выводами, усилительные свойства которых обусловлены явлениями инжекции и экстракции не основных носителей заряда.

 Для определения малосигнальных Y-параметров БТ используют их эквивалентные схемы. Из множества разнообразных эквивалентных схем наиболее точно физическую структуру БТ отражает малосигнальная физическая Т-образная схема. Для целей эскизного проектирования, при использовании транзисторов до (0,2...0,3) f_T (f_T — граничная частота усиления транзистора с ОЭ) возможно использование упрощенных эквивалентных моделей транзисторов, параметры элементов эквивалентных схем которых легко определяются на основе справочных данных. Упрощенная эквивалентная схема биполярного транзистора приведена на рис. 2.7.
