Схемотехника аналоговых электронных устройств

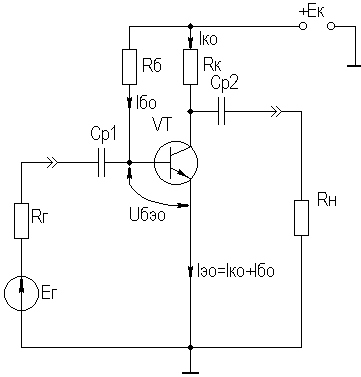

Рисунок 2.9. Простой усилительный каскад с ОЭ

Графически проиллюстрировать работу каскада с ОЭ можно, используя входные и выходные статические характеристики БТ, путем построения его динамических характеристик (ДХ) [5,6]. Вследствие слабой зависимости входной проводимости транзистора g от величины нагрузки, входные статические и динамические характеристики практически совпадают. Выходные ДХ — это прямые линии, которые в координатах I_к, U_кэ соответствуют уравнениям, выражающим зависимости между постоянными и переменными значениями токов и напряжений на нагрузках каскада по постоянному и переменному току.

Процесс построения выходных динамических характеристик (нагрузочных прямых по постоянному — R₌, переменному — R_≈ току) понятен из рисунка 2.10.

Следует отметить, что простое построение ДХ возможно только при активной нагрузке, т.е. в области СЧ АЧХ (см. рис.2.2), в областях НЧ и ВЧ нагрузочные прямые трансформируются в сложные кривые.

Построение ДХ и их использование для графического расчета усилительного каскада подробно описано в [5,6].

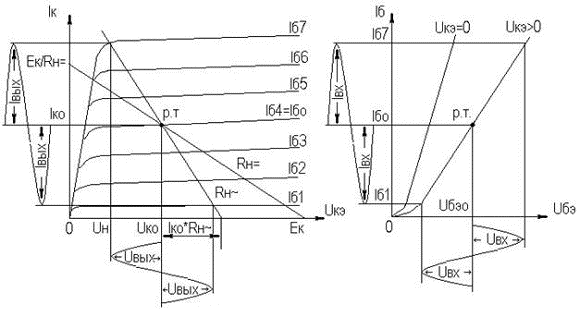

Рисунок 2.10. Динамические характеристики каскада с ОЭ

Нагрузки рассматриваемого каскада по постоянному и переменному току определяются как:

R₌ = R_к;

R_≈ = R_к ∥ R_н.

Координаты рабочей точки (U_к0, I_к0, U_бэ0, I_б0) для малосигнальных усилительных каскадов выбирают на линейных участках входной и выходной ВАХ БТ, используя в малосигнальных усилительных каскадах так называемый режим (класс) усиления А. Другие режимы работы каскадов чаще используются в усилителях мощности, и будут рассмотрены в соответствующем разделе.

При отсутствии в справочных данных ВАХ БТ, координаты рабочей точки могут быть определены аналитическим путем (см. рисунок 2.10):

U_к0 = U_вых + U_н,

где U_н — напряжение нелинейного участка выходных статических ВАХ транзистора, U_н=1…2 В;

I_к0 ≥ Uвых / R_≈,

I_б0 = I_к0 / H_21э,

U_бэ0 = 0,6…0,8 В (для кремниевых транзисторов),

U_бэ0 = 0,4…0,6 В (для германиевых транзисторов).

Если для малосигнальных каскадов в результате расчета по вышеприведенным формулам значения U_к0 и I_к0 окажутся, соответственно, меньше 2 В и 1 мА, то, если не предъявляются дополнительные требования к экономичности каскада, рекомендуется брать те значения координат рабочей точки, при которых приводятся справочные данные и гарантируются оптимальные частотные свойства транзистора.

 Для расчета параметров усилительного каскада по переменному току удобно использовать методику, описанную в разделе 2.3, а БТ представлять моделью, предложенной в разделе 2.4.1.

Полная электрическая схема усилительного каскада с ОЭ приведена на рис. 2.11.

Рисунок 2.11. Усилительный каскад со ОЭ

В отличие от ранее рассмотренного каскада (рис.2.9) здесь применена эмиттерная схема термостабилизации (R_б1, R_б2, R_э), обеспечивающая лучшую стабильность режима покоя, принцип ее работы будет рассмотрен далее. Конденсатор C_э необходим для шунтирования R_э с целью соединения эмиттера транзистора с общим проводом на частотах сигнала (устранения обратной связи на частотах сигнала, вид и характер этой связи будет рассмотрен в соответствующем разделе).

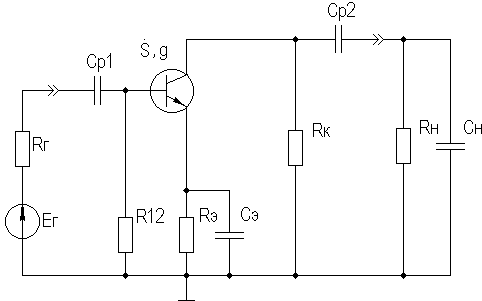

Приведем эквивалентную схему каскада для частот сигнала (рис. 2.12).

Рисунок 2.12. Схема каскада с ОЭ для частот сигнала

С целью упрощения анализа каскада выделяют на АЧХ области НЧ, СЧ и ВЧ (см. рис. 2.2), и проводят анализ отдельно для каждой частотной области.

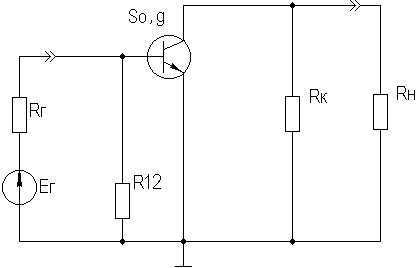

Эквивалентная схема каскада в области СЧ приведена на рисунке 2.13.

Рисунок 2.13. Схема каскада с ОЭ в области СЧ

Как видно, эта схема не содержит реактивных элементов, т.к. в области СЧ влиянием на АЧХ разделительных (C_p1, C_p2) и блокировочных (C_э) емкостей уже можно пренебречь, а влияние инерционности БТ и C_н еще незначительно.

Проведя анализ схемы, найдем, что

K₀ = S₀R_экв,

где R_экв ≈ R_к ∥ R_н;

g_вх ≈ g + G₁₂,

где G₁₂ = 1/R₁₂ = 1/(R_б1 ∥ R_б2);

g_вых ≈ g = 1/R_к.

Эти соотношения получены в предположении, что низкочастотное значение внутренней проводимости транзистора g_22э много меньше g_к и g_н. Это условие (если не будет оговорено особо) будет действовать и при дальнейшем анализе усилительных каскадов на БТ. Такое допущение справедливо потому, что БТ является токовым прибором и особенно эффективен при работе на низкоомную нагрузку.

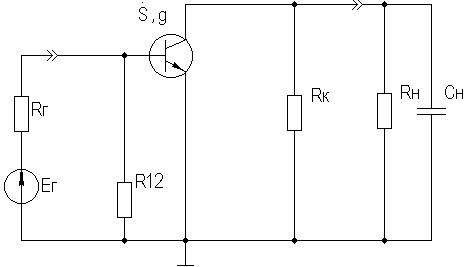

Эквивалентная схема каскада в области ВЧ приведена на рисунке 2.14.

Рисунок 2.14. Схема каскада с ОЭ в области ВЧ

Поведение АЧХ в этой области определяется влиянием инерционности транзистора и емкости C_н.

Проведя анализ согласно методике раздела 2.4, получим выражение для коэффициента передачи каскада в области ВЧ:

где τ_в — постоянная времени каскада в области ВЧ.
