Системы полива

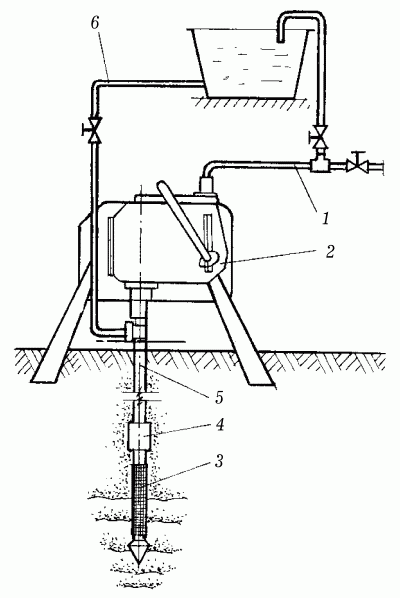

Рис. 19. Схема насоса БФК-4 на трубчатом колодце: 1 – нагнетательная труба; 2 – ручной насос; 3 – сетчатый фильтр; 4 – обратный клапан; 5 – всасывающая труба; 6 – заливная труба.

Максимальная высота всасывания воды для насоса БКФ-4 составляет 4,5–5 м.

Перед использованием насоса необходимо сначала открыть клапанную камеру и залить в нее чистую воду, приподняв клапаны. При этом заполнится водой не только камера, но и вся всасывающая труба, вплоть до обратного клапана.

Насос НРП-50 (ручной поршневый) используется на трубчатом и шахтном колодцах, а также для подачи воды из водоема, расположенного близко к участку. Максимальная высота всасывания для этого насоса – 5 м. Насос подает за один двойной ход поршня 0,5 л воды. Ход поршня – 300 мм. Длина насоса составляет 118 см, ширина – 20 см, высота – 323 см.

Электронасос «Кама-3» применяется на трубчатом и шахтном колодцах, а также для забора воды из естественных источников, но его использование возможно только при наличии электричества.

«Кама-3» состоит из насоса и электродвигателя, которые соединены вместе. Насос работает при напряжении в сети 220 В. Мощность потребления энергии – не более 350 Вт. В комплект насоса также включается приемный клапан, комбинированный ключ, вентиль (для заливного устройства), запчасти к насосу и электродвигателю и др. Если перекачивание воды производится из открытого водоема, необходимо оградить насос от загрязнения, для чего приемный клапан следует закрыть сеткой или поместить в ящик. Также нужно сделать навес над электронасосом с целью предохранения его от попадания дождевой воды.

Максимальная высота всасывания насоса составляет 7 м. Насос работает тем надежнее, чем ближе он расположен к воде. Поэтому наиболее оптимальной является схема «поплавок». Вода с помощью насоса «Кама-3» может подаваться в искусственно созданный на участке водоем, в поливные борозды или в дождевальные установки.

Насос бытовой электромагнитный НЭБ-1/20 находит применение для подъема воды из колодцев и скважин, которые имеют диаметр 20 см и глубину до 20 м. Для его работы необходимо напряжение в сети переменного тока не менее 220 В. Мощность энергопотребления насоса – 220 Вт. Насос НЭБ-1/20 включается в работу сразу после погружения его в воду, без предварительной заливки водой. Когда нет возможности использовать вибрационный бытовой насос (например, если трубчатый колодец имеет небольшой диаметр), можно поднять воду из колодца с помощью воздушного подъемника – эрлифта.

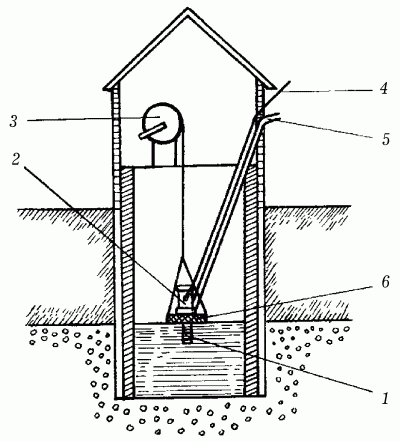

Рис. 20. Схема «поплавок»: 1 – приемный клапан; 2 – насос; 3 – подъемник; 4 – электропровод; 5 – шланг; 6 – поплавок.

Эрлифты имеют простую конструкцию, в них отсутствуют движущиеся части, а потому для механизма не опасно абразивное воздействие песка со дна колодца. Работает эрлифт следующим образом. Если в нижнюю часть трубы, опущенной в воду, под достаточным давлением вводить воздух, то образовавшаяся в трубе смесь из пузырьков воздуха и воды будет подниматься благодаря разности удельных масс смеси в трубе и воды в скважине.

Эрлифты бывают нагнетательные и всасывающие. У нагнетательного эрлифта в трубу, находящуюся в скважине и заглубленную под уровень воды, подводят от компрессора сжатый воздух. Образующаяся смесь из воды и пузырьков воздуха поднимается на поверхность в бак, в котором воздух выходит из смеси, а вода накапливается.

Эрлифт не применим в том случае, если из скважины отсасывается или в нее подается недостаточное количество воздуха. Ведь в этом случае эрлифт совсем не подает воду или подает ее с перерывами.

Приспособления для хранения воды

Даже при наличии водопроводной сети для полива практически повсеместно сооружаются водонапорные баки. Данное эффективное приспособление представляет собой емкость, которая устанавливается на высоте 3–4 м от земли. Это позволяет, во-первых, уберечь бак от коррозии, которая губительна для металла и со временем разрушает его, а во-вторых, увеличить напор воды, выходящей из емкости.

Если участок неровный и имеет наклон, бак можно и не поднимать высоко над землей, а установить его на самом высоком месте участка. Обычно бак ставят на фермы из металлических труб, пиломатериалов, также используют платформы из кирпичей или бетона. Фермы – это четыре стойки, прочно скрепленные между собой и имеющие настил для емкости.

Баки обычно бывают прямоугольные и круглые. Прямоугольные емкости изготавливают путем сварки металлического листа. Для круглых баков используются трубы большого диаметра. Наполнение бака осуществляется по шлангу с помощью насоса из водопровода или колодца.

Водонапорному баку надо уделять должное внимание, так как он тоже нуждается в уходе. Хотя бы раз в сезон необходимо производить слив всей воды, имеющейся в емкости. Если бак сделан из неоцинкованной стали, его стенки следует промазывать битумной мастикой или битумом. Ими же можно заделывать и небольшие отверстия, образовавшиеся в емкости.

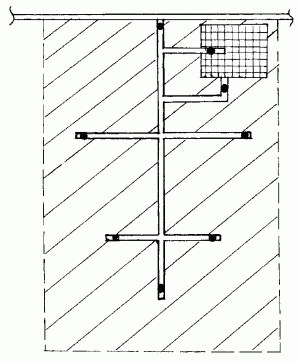

Рис. 21. Расположение емкости на участке.

На зимний период воду из бака обязательно следует сливать, чтобы избежать его разрыва. В течение зимы в бак нередко утрамбовывают снег, чтобы весной получить мягкую талую воду. Для лучшего согревания воды солнечными лучами, особенно в районах с прохладным климатом, водопроводный бак следует покрасить в темный цвет.

Бурение скважин

При проведении бурильных работ желательно воспользоваться услугами специалистов. Но если вами принято решение бурить скважину без посторонней помощи, отнестись к этому мероприятию следует очень серьезно. Скважину следует располагать перпендикулярно к направлению потока подземных вод. Чтобы облегчить бурение скважины ложечным буром в сухих и плотных грунтах, в нее следует периодически заливать 1–2 л воды. При вязкой и плотной породе ложечный бур меняют на змеевиковый, но по окончании бурения змеевиком следует обязательно еще раз пробурить скважину ложечным буром.

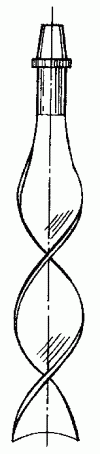

Рис. 22. Змеевиковый бур.

Для разных пород применяют или вращательное бурение, или ударное бурение на штангах и канатах. Естественно, что наконечники для бурения необходимы разные.

Оборудование, используемое при бурении

Бурение скважины выполняется при помощи бура, который состоит из:

– бурового стержня толщиной 25–50 мм, выполненного из стали и имеющего квадратную форму;

– бурового инструмента, имеющего коническую резьбу и навинчивающегося на муфту бурового стержня; изготовляется буровой инструмент из высококачественной твердой стали;

– ветлюги – головки с отверстием и кольцом, которая навинчивается на верхнее звено бурового стержня и служит для управления буром; в отверстие вставляется лом или толстостенная труба для вращения бура, а за закрепленное на шарнире кольцо канатом или веревкой крепится бур в процессе бурения.
