4) стекловолоконный лист с покрытием из минеральной ваты.

Обладает упругостью и растяжимостью в продольном направлении. Используется для теплоизоляции, а также в качестве наружного покрытия. Подходит для утепления расширительных баков и накопительных емкостей;

5) универсальный пенофольгированный утеплитель. Состоит из слоя полиэтиленовой пены, которая проложена между двумя листами 99 %-ной алюминиевой фольги. Этот материал легко режется, не коробится, практически не впитывает влагу, легко огибает любые выступы и утолщения.

Также его достоинствами являются безопасность для человека (гипоаллергенность), его способность отражать тепло и изнутри, и снаружи. Подходит для теплоизоляции наружных водопроводов, а также баков, накопительных емкостей и мн. др.

Виды труб

Асбестоцементные трубы производятся из смеси асбестоцементного волокна и портландцемента.

Трубы этого вида имеют несомненные преимущества: малую массу, небольшую теплопроводность, стойкость к коррозии, а также легко поддаются механической обработке. Даже при длительной эксплуатации они сохраняют гладкую внутреннюю поверхность. К тому же эти трубы являются диэлектриками.

К недостаткам можно отнести хрупкость, поэтому при монтаже асбестоцементных труб следует соблюдать осторожность. При ударах и транспортировке в трубах могут появиться трещины.

Внешняя поверхность таких труб подвержена коррозии, и этот факт тоже надо учитывать, устраивая противокоррозионную защиту.

Асбестоцементные трубы необходимо укладывать в грунт, исключающий просадку, чтобы предотвратить изгиб трубопровода, в результате которого его нормальная работа будет нарушена.

При выборе асбестоцементных труб особое внимание обращайте на торцы. Расслоение материала и обломы недопустимы.

Чугунные трубы выпускают нескольких типов. Трубы из серого чугуна плохо сопротивляются динамическим нагрузкам. Трубы из ковкого чугуна находят более широкое применение. Они выдерживают большие нагрузки и обладают хорошими пластическими свойствами. Чугунные трубы металлоемки.

В идеале стенки чугунных труб не должны иметь свищей, швов и шлаковых включений. На изломе материал должен быть однородным, плотным, мелкозернистым. Трещины и другие скрытые изъяны чугунных труб можно обнаружить простукиванием. У чугунных труб имеются недостатки. К ним относятся большая масса, значительный расход металла на 1 м длины трубопровода (если сравнивать со стальными трубами), а также потеря прочности в солончаковых почвах.

Учитывая свойства чугунных труб, не стоит применять их в районах со слабыми грунтами и в сейсмически опасных зонах. В целях защиты от коррозии чугунные трубы внутри и снаружи необходимо покрывать расплавленным нефтяным битумом или слоем забеленного чугуна высокой прочности. Помимо антикоррозийных свойств, покрытие делает внутреннюю поверхность труб более гладкой.

У пластмассовых труб множество достоинств, выгодно отличающих их от других. Это устойчивость к коррозии, морозостойкость, сохранение пластичности при пониженной температуре (если вода в них замерзает, трубы просто раздуваются, а после оттаивания жидкости сужаются), низкая теплопроводность, хорошая пропускная способность, малый вес, простота обработки и сварки. Трубы из пластмассы – прекрасные диэлектрики. К недостатку можно отнести их невысокую сопротивляемость раздавливанию.

Пластмассовые трубопроводы подходят для прокладывания в агрессивных грунтах, в сейсмически опасных зонах, в болотистой и гористой местности.

При изготовлении пластмассовых труб используются следующие пластмассы: полипропилен, поливинилхлорид, полиэтилен и ряд других.

Поливинилхлорид и полиэтилен часто используют в домашних условиях в связи с тем, что они легко поддаются сварке. Трубы, изготовленные из полиэтилена, рекомендуется, использовать при низких температурах наружного воздуха.

Чтобы замедлить старение и износ пластмассовых труб, их надо защищать от попадания прямых солнечных лучей.

Пластмассовые трубы не должны иметь вздутий и трещин. Их поверхность должна быть гладкой, торцы – зачищенными от заусенцев и строго перпендикулярными к оси. Поэтому при покупке таких труб будьте очень внимательны.

Эти трубы были разработаны не очень давно и имеют много положительных свойств. Они устойчивы к коррозии, химически нейтральны, в них не накапливаются отложения. К тому же они легко гнутся вручную и без труда огибают даже выступы стен. Имея столь фантастическую гибкость, эти трубы не теряют своей прочности. Также к несомненным достоинствам данных труб можно отнести и долгий срок их службы – 50 лет и более.

При монтаже металлополимерных труб не требуется точная подгонка размеров.

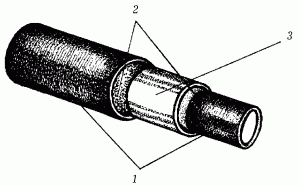

Рис. 25. Металлополимерная труба: 1 – слои полдиэтилена; 2 – связующий слой; 3 – алюминий.

Гибкие металлополимерные трубы изготавливаются из высокопрочного полиэтилена (несколько слоев сваривают внахлестку) и прослойки из алюминия.

Эти трубы продаются в комплекте с установочными тройниками, разделителями и другой арматурой, что дает возможность стыковать трубу при помощи герметичных соединений с трубами и приборами из пластмасс, бронзы, стали, латуни и значительно облегчает монтаж.

Фасонные части

Фасонные части, имеющие антикоррозийную защиту, используются при выполнении поворотов, переходов от одного диаметра трубы к другому, ответвлений. Их используют при соединении cтальных электросварных труб со спиральным швом диаметром 254 мм, с антикоррозийным этинолевым покрытием; стальных тонкостенных спирально-шовных труб диаметром 254 мм с двусторонним цинковым покрытием; стальных труб, имеющих толщину стенок 168–1220 мм; стальных тонкостенных электросварных труб диаметром 168–426 мм со спиральным швом; стальных тонкостенных труб диаметром 200–400 мм с лакоэтинолевым покрытием; асбестоцементных труб диаметром 150–500 мм; полиэтиленовых труб диаметром 160–300 мм; чугунных труб диаметром 150–400 мм.

Для соединения труб применяются переходы, тройники, отводы, кресты и патрубки.

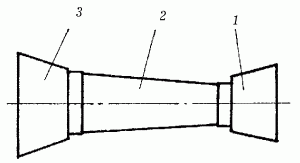

Рис. 26. Переход: 1 – втулка; 2 – переход; 3 – раструб.

Переходы используются в трубопроводах для устройства переходов от одного диаметра труб к другому.

Тройники применяются для устройства ответвлений на трубопроводах. Тройники бывают равнопроходными и переходными.

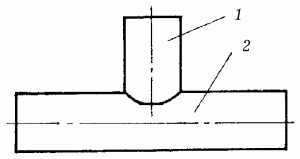

Рис. 27. Переходной тройник: 1 – штуцер; 2 – ствол.

Отводы служат для устройства поворотов трубопроводов под углом 90°.

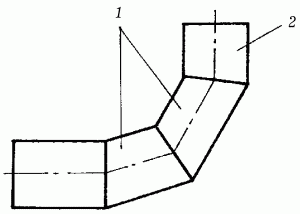

Рис. 28. Отвод: 1 – сектор; 2 – полусектор.

Кресты используют для устройства ответвлений трубопроводов.

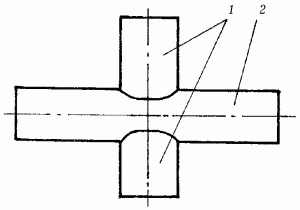

Рис. 29. Крест: 1 – штуцер; 2 – ствол.

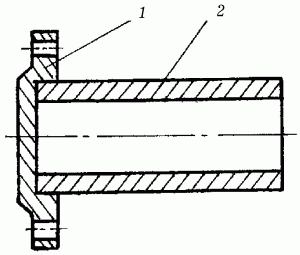

Рис. 30. Патрубок: 1 – фланец; 2 – патрубок.

Для установки трубопроводной арматуры на трубопроводах применяют патрубки.

Стенки фасонных частей могут быть разной толщины. Это зависит от срока службы трубопровода, для которого они применяются. Для стальных труб используются фасонные части, рассчитанные на рабочее давление 2 МПа, а для остальных труб – 1,5 МПа.
