Установка фильтров
Существует несколько видов фильтров, устанавливаемых в буровых колодцах:
1. Дырчатый фильтр без сетки – стальная труба со множеством круглых отверстий разного диаметра, расположенных в шахматном порядке.
2. Щелевой фильтр – стальная труба с расположенными в шахматном порядке прямоугольными отверстиями.
3. Фильтр с проволочной обмоткой – стальная труба с круглыми отверстиями, на которую сначала наваривают опорную проволоку (через 2,5–3 см), а затем плотно навивают
4. Сетчатый фильтр – стальная труба с опорной латунной проволокой и закрепленной поверх нее сеткой.
5. Гравийный фильтр: перед установкой дырчатого или сетчатого фильтра в скважину засыпают гравий, который по мере опускания трубы образует вокруг фильтров дополнительный очищающий слой.
Перед установкой фильтра необходимо очистить скважину и точно измерить ее глубину. Фильтр лучше всего опускать на водопроводных трубах, длина которых равна глубине скважины. После того как фильтр встанет на место, его надо обнажить, приподняв обсадную трубу.
Абиссинский колодец
Абиссинский колодец – простейшая конструкция колодца для подъема воды с небольшой глубины (до 7 м) мощностью 10–15 л/ч. Свое название он получил после войны 1867–1868 годов, которую вели англичане против Абиссинии. Во время военных действий англичане получали питьевую воду из колодца, конструкция которого была в свое время предложена американцем Нортоном и получила широкое распространение в Америке.

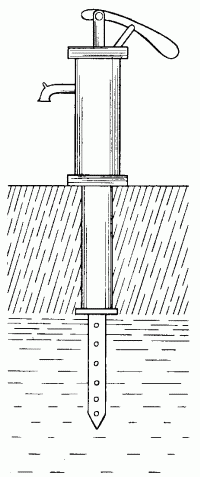

Рис. 24. Абиссинский колодец.
Колодец состоит из стальной оцинкованной трубы, на нижнем конце которой прикреплен конусообразный фильтр.
Подача воды осуществляется при помощи поршневого насоса, производительность которого зависит от диаметра всасывающей трубы. При строительстве колодца используются трубы с внутренним диаметром 32–75 мм, длиной 1–1,5 м, с толщиной стенок 5–6 мм. Поскольку длина труб небольшая, при бурении скважины можно использовать невысокую треногу без настила. Обычно трубы забивают в грунт, но при твердом грунте их можно опускать в пробуренную скважину. В таком случае контакт труб с грунтом минимален, а значит, уменьшается и опасность их повреждения.
Для строительства забивного колодца сначала, как правило, роется шахта глубиной 1 м и сечением 0,7 х 0,7 м или на ту же глубину пробуривается скважина диаметром 15–20 см. Над шахтой или скважиной устанавливается тренога. Затем на трубу жестко крепится фильтр и надевается баба – свободно перемещающийся груз (25–30 кг).
Движение бабы до нижнего края трубы ограничивает стальной хомут – подбабок, который размещается на расстоянии 1 м от фильтра, а на расстоянии 1,5 м от фильтра крепится еще один хомут с двумя блоками.
Трубу с фильтром устанавливают в центре шахты, которую до самого верха засыпают грунтом. Чтобы обеспечить трубе устойчивое положение, грунт тщательно утрамбовывают.
После этого труба вбивается в грунт ударами падающего груза до тех пор, пока подбабок не окажется на поверхности земли. Тогда подбабок поднимают на 1 м вверх. Так продолжается до тех пор, пока в трубе не появится вода. Это будет означать, что труба до-стигла водоносного слоя. Определить наличие воды в трубе можно, опустив в нее небольшую трубку, которая при соприкосновении с поверхностью
воды издает специфический хлопок. Из готового колодца в течение получаса откачивается вода до полного ее осветления.Водопровод на приусадебном участке
Устройство водопровода на приусадебном участке – первейшая необходимость, ведь именно он обеспечивает бесперебойную и своевременную подачу воды как для полива растений, так и для питья. В садоводческом товариществе (или дачном кооперативе) магистральные трубопроводы общего пользования находятся в ведении всех его членов. Поэтому обязанности по снабжению каждого участка водой берет на себя организация. А дальше проведением персонального поливного трубопровода уже должен заняться хозяин участка. Это не очень сложное дело, и осилить его может каждый.
Порядок прокладывания труб на участке зависит от способа полива, рельефа местности и т. д.
Материалы, необходимые при прокладке и ремонте водопровода
При выполнении работ по монтажу и ремонту водопровода используются различные материалы. Это листовая резина, резинотехнические изделия, уплотнители, утеплители и т. п. В этой главе будет рассказано об этих и некоторых других материалах более подробно. Для изготовления прокладок и уплотнителей необходима листовая резина. Промышленностью выпускаются несколько ее видов: кислотощелочестойкая, морозостойкая, пищевая, маслобензостойкая, теплостойкая.
Применение листовой резины возможно при температуре от –30 до 50 °C. Резинотехнические изделия – такие, как прокладки, манжеты, сальники, изготовленные промышленным способом, – хранятся при температуре от 0 до 25 °C. При этом их надо предохранять от попадания прямых солнечных лучей, бензина и различных технических масел. Для более герметичного соединения труб применяются уплотнители, в качестве которых используются следующие материалы:
1) лента ФУМ (фторлон 4Д). Применяется как уплотнитель для резьбовых соединений, а также для набивки сальников. Устойчива к воздействию кислот и щелочей, способна выдержать высокие температуры;
2) плетеная хлопчатобумажная набивка ХБС. Используется для набивки сальников;
3) льняная прядь. Применяется для уплотнения резьбовых соединений;
4) паронит. Используется для герметизации раструбных, резьбовых, фланцевых соединений.
Машинное масло и глицерин пригодятся для ремонтных и профилактических работ. Первое используется при нарезке резьбы, в качестве охлаждающей жидкости при резке труб, а также для смазки трубы под ролик трубогиба. Второй применяется при изготовлении раструбов и буртов, используемых при прокладке трубопроводной сети, а также при сгибании ПВП– и ПВХ-труб, которые перед этим разогревают в глицериновой ванне.
В качестве утеплителей труб применяются:
1) стекловата и минеральная вата. Это неорганические утеплители, они не поддаются гниению и горению. Хранятся в рулонах или матах. Находят применение при теплоизоляции наружных водопроводов;
2) маты из усовершенствованной стекловаты. Этот эластичный материал легче обычной минеральной ваты из-за отсутствия в нем связующих веществ. Используется при теплоизоляции труб малого диаметра;
3) короба из усовершенствованной стекловаты. Это длинноволоконный теплоизолятор, волокна которого размещены поперек. Применяется для теплоизоляции мелко заглубленных или наружных трубопроводов;
