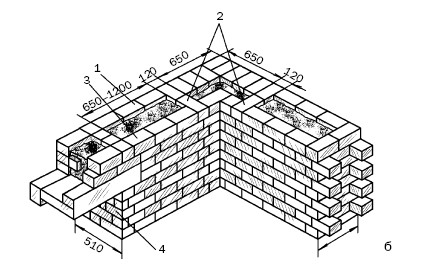

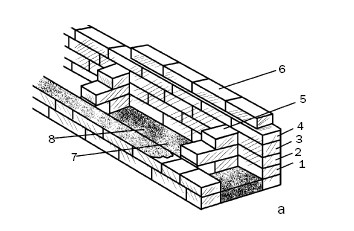

Рис. 71. Выполнение облегченной колодцевой кладки (размеры указаны в миллиметрах): а – фрагмент кладки; 1–4 – ряды кладки; 5 – поперечная стенка; 6 – раскладка кирпича на стене; 7 – заполненный колодец; 8 – растворная постель; б – кладка угла; 1 – продольные стенки; 2 – поперечные стенки; 3 – легкий бетон или засыпка; 4 – пробка

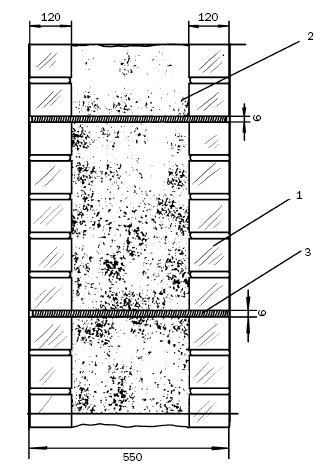

Чтобы не допустить оседания термоизолирующей засыпки, она производится слоями толщиной 100–150 мм, при этом каждый из них поливается раствором через каждые 100–500 мм и утрамбовывается. Кроме того, могут быть предусмотрены армированные прутками или скобами растворные диафрагмы (рис. 73). Жесткость контура кладки позволяет делать термоизолирующую засыпку после того, как
Кирпичную кладку отличает значительная тепловая инерционность. Это означает, что стена из кирпича требует достаточного времени для прогревания, но и остывает она так же медленно. Если говорить о доме для постоянного проживания, то это качество кирпича можно расценивать как положительное, поскольку внутренние помещения, как правило, не испытывают серьезных температурных колебаний. Что касается домов временного проживания – в них эту особенность кирпича скорее можно отнести к негативным. Когда хозяева отсутствуют, температура стен настолько снижается, что для их прогревания необходимо довольно много времени и энергии (топлива). Именно для таких случаев (хотя и не только, так как подобные конструкции используются и при постройке жилых домов), помогающих смягчить это отрицательное явление, стены возводятся в виде многослойных конструкций, структуру которых образуют слои, разные по теплопроводности и тепловой инерционности.

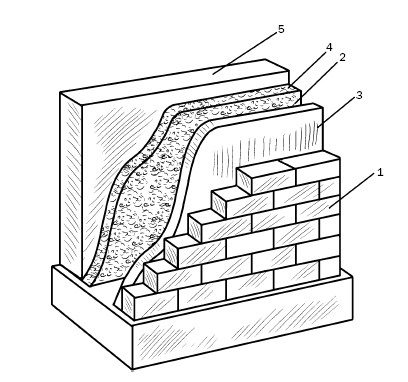

Система, в которой кирпич играет роль облицовки, называется многослойной. Она представлена двумя разновидностями. В первой облицовка из кирпича представляет собой самонесущий слой, который не предназначен для восприятия нагрузки, оказываемой перекрытиями и кровлей (рис. 74).
Основная нагрузка приходится на несущую стену, которая традиционно возводится из полнотелого кирпича, блоков, керамзитобетона и пр. На нее монтируется слой теплоизоляции, после которой следует облицовочный слой.
Для прочности слои скрепляются гибкими Z-образными связями из нержавеющей или оцинкованной стали. Кроме того, несущая и облицовочная стены на уровне перекрытий объединяются железобетонным поясом.
При второй разновидности несущая и облицовочная стены жестко связаны и воспринимают нагрузку от вышележащих конструкций. Обычно несущая стена выполняется из кирпича или блоков, изготовленных по различным технологиям.
Многослойные системы имеют целый ряд преимуществ:
1) защищают стены от сменяющихся циклов замораживания и оттаивания;
2) сглаживают температурные колебания основной ограждающей конструкции;
3) увеличивают долговечность стен;
4) смещают точку росы в сторону наружного теплоизоляционного слоя, что обеспечивает паропроницаемость стен, не уменьшает площадь внутренних помещений, позволяет применять различные конструкции для оформления фасада.В порядке информирования
При выполнении кладки, как и при других работах, необходимо соблюдать технику безопасности.
1. Все инструменты должны использоваться только по своему прямому назначению. Перед началом работы они проверяются на предмет исправности, поскольку инструмент должен быть прочно насажен на рукоятки, рабочие поверхности должны быть ровными, без зазоров и заусенцев. Сломанным инструментом пользоваться запрещается.
2. При кладке руки должны быть защищены рукавицами.
3. Подмости и леса надо устанавливать на ровные, хорошо утрамбованные площадки (на покрытый снегом или льдом грунт стойки лесов ставить нельзя). Крепления следует проверять.
4. Леса и подмости во избежание их обрушения нельзя перегружать строительными материалами, кроме того, не нужно концентрировать их в одном месте, поскольку они не должны создавать препятствий для перемещения.
5. Настилы для лесов и подмостей не должны иметь щелей.
6. Промежуток между лесами и постройкой должен составлять не более 5 см (этого вполне достаточно, чтобы с помощью отвеса проверить вертикальность кладки).
7. При перемонтировании лесов стена должна находиться на 70 см выше уровня настила, иначе мастер должен работать в предохранительном поясе.
8. На лесах и подмостях нельзя оставлять инструменты, мусор и пр.
9. Расшивка
швов осуществляется по окончании каждого ряда с подмостей или междуэтажного перекрытия – на стене находиться нельзя.Помимо кирпича, в качестве строительного материала используется и натуральный камень (известняк, ракушечник, туф, песчаник, гранит). Каменные стены отличаются прочностью, долговечностью и обходятся достаточно дешево там, где этот материал является местным. Поскольку камень холодный, то из него обычно возводятся хозяйственные постройки, хотя при необходимости теплопроводность таких стен можно понизить, отделав их изнутри теплоизоляционными плитами, например пенобетонными, гипсокартонными и др. Для усиления эффекта сторону плит, ориентированную к кладке, можно дополнительно обшить, например, алюминиевой фольгой. Наружные стены в таких случаях оштукатуриваются.
Камни имеют правильную и неправильную форму. Кладка из камней второго вида называется бутовой. Перед началом работы следует все рассортировать, выяснив соотношение камней той и другой формы, а также количество крупных и мелких экземпляров. Для работы надо подбирать примерно одинаковые по высоте камни и не более 300 мм, с двумя (желательно параллельными) постелями. Вес бутового камня, применяющегося в строительстве, обычно составляет не более 30 кг. Экземпляры, имеющие большую массу, раскалывают (процесс называется плинтовкой). Вместе с плинтовкой также стесывают острые углы, стараясь придать форму, близкую к параллелепипеду.
В процессе кладки надо совмещать камни, различные по величине и форме, так как это позволит выложить равномерный рисунок (разумеется, и времени для этого потребуется больше). При кладке следует располагать материал так, чтобы верхние грани камня либо были горизонтальными, либо имели некоторый уклон к середине стены.
Как и кирпичная, бутовая кладка осуществляется с перевязкой швов на цементно-известковом растворе подвижностью 4–6 см.
В процессе кладки камни подбираются и подгоняются таким образом, чтобы по высоте ряды были примерно одинаковыми – 20–25 см и чтобы можно было выдерживать горизонтальность швов. Для достижения этого в одном ряду встречаются 2–3 тонких камня, нередко крупные камни входят в смежные ряды, над несколькими мелкими камнями надо положить большой, чтобы поддержать перевязку швов.
Сначала более крупные (маячные) камни, у которых смежные грани перпендикулярны друг другу, кладутся по углам, на пересечениях и примерно через 4–5 м на протяженных участках стены, из них же выполняются и версты. С обеих сторон маячных камней натягивается шнур-причалка. Для прочности камни первого ряда утрамбовываются в грунт выкопанной траншеи. По ее краям поднимаются внутренняя и наружная версты, камни для которых подбираются по высоте. Сначала они выкладываются насухо, чтобы для каждого подобрать наиболее устойчивое положение. Потом под них накладывается раствор толщиной 25 мм, и камень осаживается. Чтобы повысить прочность кладки, периодически следует выполнять горизонтальные «стяжки», т. е. перпендикулярно стене класть крупные камни, которые свяжут наружную и внутреннюю версты.
Промежуток между верстами заполняется раствором (его должно быть достаточно для того, чтобы излишек выдавливался в швы между отдельными камнями).
Требования к камням забутки менее строгие, они могут иметь любую форму и размер. Но при этом необходимо следить, чтобы камни не касались друг друга без прослойки раствора (это негативно сказывается на прочности кладки), не качались, нужно осаживать их молотком. Работа по заполнению забутки завершается расщебенкой, при которой в раствор погружаются мелкие камни и щебень. После этого поверхность ряда выравнивается, при необходимости добавляется раствор в возникшие углубления между камнями.
Остальные ряды кладутся в таком же порядке и с соблюдением перевязки швов.
Через 30–40 мин после окончания кладки швы расшиваются, и для очередного ряда снова устанавливаются угловые камни, между которыми вкладываются штыри для крепления шнура-причалки. Если нижняя поверхность камня не отличается особой ровностью, то под него следует подложить прокладку, которая придаст ему устойчивое положение (после того как раствор схватится, ее надо вынуть, а открывшуюся полость заполнить свежим раствором). Иногда камень не удается зафиксировать прокладкой. В таком случае его можно подпереть бруском (100 x 50 мм), установленным под небольшим углом к стене.

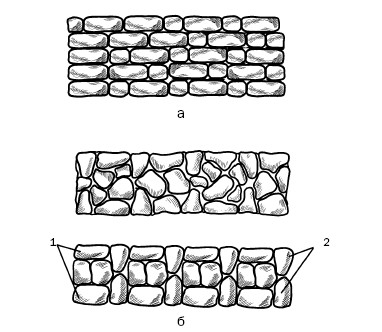

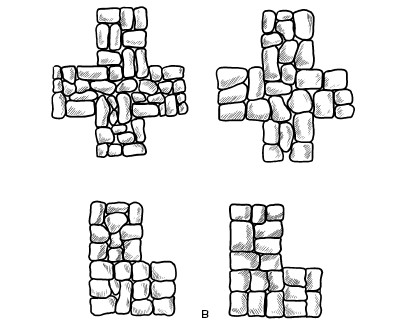

Достигнуть такой тщательной перевязки, как при кирпичной кладке, конечно, невозможно. Но тем не менее необходимо стараться подбирать камни для верст и забутки так, чтобы можно было поочередно класть камни то длинными сторонами (ложками), то короткими (тычками), в смежных рядах над ложковыми размещать тычковые камни, и наоборот (рис. 75), обеспечивая тем самым перевязку швов, аналогичную той, которая создается при цепной системе.
