После того как изготовлены формы и приготовлено исходное сырье, можно приступать к формованию блоков. Процесс осуществляется следующим образом:
1) готовится ровная площадка, которая застилается полиэтиленовой пленкой, рубероидом и даже старым линолеумом. Это нужно для того, чтобы основание блока получалось ровным, чистым;
2) форма смазывается отработанным машинным маслом, чтобы облегчить выемку блока (эта операция повторяется после каждого восьмого выполненного блока);
3) форма заполняется бетонной смесью и уплотняется;

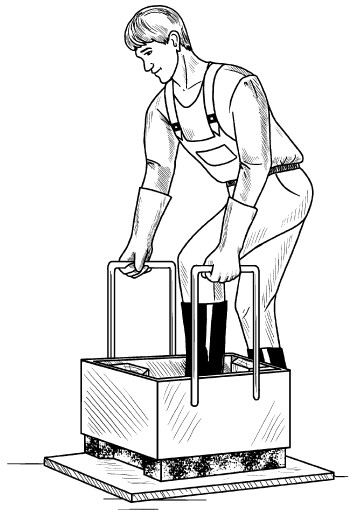

4) когда бетон схватится (если бетонная смесь жесткая, можно не ждать), на него кладется пластина, после чего, держа за ручки, человек снимает форму с блока (рис. 60) и переставляет на другое место.

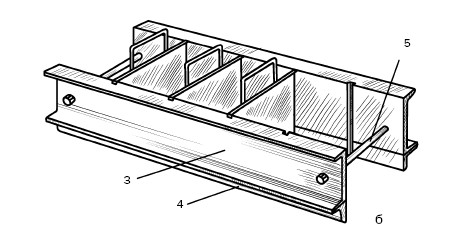

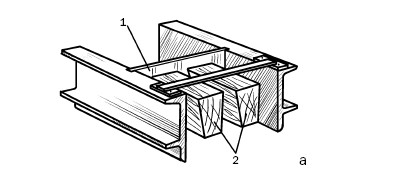

Вместо одноместной формы можно изготовить форму-кассету (рис. 61), например на 10–12 блоков.
Для этого понадобятся два швеллера № 14, к нижней полке которых привариваются равнополочные уголки № 5, после чего боковые стороны формы стягиваются шпильками. Чтобы удобнее было извлекать блоки, кассета оборудуется съемными перегородками.
Рис. 61.
Процесс изготовления блоков в такой форме не имеет принципиальных отличий от описанного выше, за исключением распалубки. Она начинается через 30–40 мин с извлечения пустотообразующих вкладышей, потом перегородок и заканчивается раскручиванием шпилек. Форма в разобранном виде переносится на другое место, монтируется и используется повторно.
Применяя такие нехитрые приспособления, за рабочий день можно изготовить до 100 блоков.
Бетонная смесь, которая заливается в формы, может быть разной. Для грунтобетона используется кладочный раствор М25 и 50; для наружных стен из шлако– или керамзитобетона – М50, для внутренних стен – М25 и 35, для утепления – М10; из опилкобетона – М25, 15 и 5 или 10 соответственно.
Кладка из сплошных и пустотелых бетонных блоков ведется со смещением поперечных вертикальных швов в смежных рядах на 1/4 или 1/2 камня и с соблюдением того же порядка действий, что и при кладке керамических блоков.

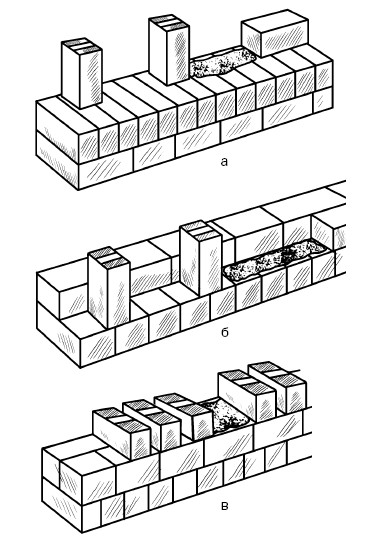

Если блоки имеют гладкие торцовые стороны, то и сплошные, и пустотелые камни перевязываются согласно цепной системе перевязки швов (рис. 62). Толщина швов такая же, как при выполнении стен из кирпича или керамических блоков.
Кладка осуществляется мастером и помощником. Последний стоит впереди и, перемещаясь по ходу кладки, подает блоки на стену, раскладывая их с шагом, не превышающим длину одного камня, и на расстоянии от места кладки ложкового ряда, равном примерно двум длинам камня. Такая расстановка необходима для того, чтобы иметь место для расстилания кладочного раствора.
При выполнении тычкового ряда расстояние между подготовленными блоками составляет 8–10 см.
Мастер, после того как наложит на верхнюю поверхность блока две полосы раствора шириной по 6 см, берет его обеими руками и, поворачивая так, чтобы раствор не сполз, постепенно придает ему вертикальное положение и укладывает, прижимая вплотную к уложенному блоку, после чего осаживает двумя руками, срезает выступивший раствор. Чтобы заполнить поперечные швы, забрасывает их раствором.
Кладка из блоков, изготовленных из легких бетонов, с несквозными пустотами осуществляется так же, поскольку пустоты ориентируются вниз.
В ряде случаев кладка выполняется из двух различных материалов, например из кирпича и натурального камня, поэтому она получила название смешанной. При этом виде кладки очень важно, чтобы перевязка основного и облицовочного материала получилась надежной. С этой целью ложковые ряды облицовочной перевязываются с тычковыми рядами основной кладки.
При отделке бутовых стен кирпичом облицовка перевязывается, как минимум, через каждые 4–6 ложковых рядов. Осуществляется это следующим образом: сначала из бутового камня выполняется верста на противоположной кирпичной облицовке стороне, потом укладывается верста облицовки из чередующихся тычкового и ложкового рядов, одинаковая по высоте с бутовой, после чего между ними помещается камень. Далее этапы повторяются. При этом тычковые кирпичные ряды наполовину своей длины зажимаются бутовым камнем, чем и достигается перевязка швов.
Стены из легких бетонных блоков можно сложить одновременно с облицовкой их кирпичом. Сначала из кирпича выкладывается тычковый прокладный ряд, на него – первый, второй и третий ложковые облицовочные кирпичи (способом вприжим), потом ряд блоков и т. д.
Облицовка выполняется ложковыми рядами. Чтобы связать их с основным материалом, можно поступить по-разному:
1) либо через каждые 8 рядов кирпичной облицовки закладывать в швы металлические скобы;
2) либо так же через 8 рядов перевязывать облицовочную кладку с основной посредством выполнения прокладных тычковых рядов.
Чтобы 8 рядов облицовки совпадали по высоте с 3 рядами из блоков, горизонтальные швы должны иметь толщину 10 мм.В порядке информирования
Кладка бетонных блоков (это относится и к кирпичам) требует определенных навыков и практики. Кроме того, в процессе работы у каждого мастера вырабатываются особые приемы, можно сказать, хитрости, которые помогают ему возводить стены качественно. Поделимся некоторыми из них.
1. Иногда бывает невозможно уложить целый блок по длине, поэтому его приходится уменьшать. Удобнее всего воспользоваться угловой шлифовальной машинкой, на которую установлен алмазный диск диаметром 100 мм. После того как сделан максимально глубокий пропил, надо только ударить по блоку молотком, чтобы он легко раскололся. При этом края его будут ровными. Поскольку распиливание сопровождается пылью, необходимо защитить органы дыхания респиратором, глаза очками.
2. Очень важно в работе уловить ритм: расстелить раствор, придвинуть блок, ориентируясь по шнуру, поймать правильный угол, выровнять блок относительно шнура или нижележащего блока, понять, есть ли необходимость подстучать или пододвинуть блок, и т. д. Если положить ладонь на только что уложенный блок, сразу станет ясно, вровень с соседними блоками он стоит или нет.
3. После окончания работы блоки оставляют на некоторое время в покое, потому что боковые нагрузки, возникшие сразу после кладки, нарушают связи, отчего страдает прочность стены.
4. Качественная кладка невозможна без правильно приготовленного раствора. Нужен опыт, чтобы безошибочно на глаз определять, требуется ли подлить еще воды. Оптимальный по консистенции раствор напоминает взбитое тесто. Он должен быть пластичным и в меру влажным, тогда он легко размазывается по блокам, глубоко проникает внутрь камней, крепко соединяя их. Но чересчур мокрый раствор стекает и придает кладке неряшливый вид.
5. По неопытности новички часто замешивают слишком много раствора, который не успевают использовать, и он засыхает. Лучше всего готовить такое количество раствора, чтобы его хватило примерно на час работы, причем к этому времени подготовка должна быть завершена. На 100 блоков требуется примерно три мешка цемента и 0,08 м3 песка.
6. Нанести раствор на торец блока можно по-разному. Одним удобнее намазывать его до подъема и укладки в версту, другим кажется, что лучше это делать на торец того блока, который уже занял свое место. Но независимо от этого набрасывать
раствор надо энергично, чтобы он, ударившись о поверхность камня, прилип к нему.7. Важно, каким инструментом вы работаете. Кельма должна удобно лежать в руке, а ее размер определяется весом порции раствора, которую вы будете на нее набирать.
При возведении стен в них необходимо предусмотреть вентиляционные и дымовые каналы, которые выполняются в процессе кладки обычно во внутренних стенах. Если их толщина составляет 380 мм, то канал устраивается в один ряд, при толщине стены 640 мм – в два ряда.
Каналы могут иметь разное сечение, но чаще всего 140 x 140 мм, т. е. 1/2 x 1/2 кирпича. Для дымоходов оставляются более крупные каналы – 270 x 140, т. е. 11/2 x 1/2 либо 270 x 270 мм, т. е. 1 x 1 кирпич.
Для дымовых и вентиляционных каналов в стенах из кирпича или полно– и пустотелых бетонных блоков применяется полнотелый керамический кирпич, который перевязывается с кладкой стены (рис. 63). При этом толщина стенок и перегородок между каналами не должна быть менее 1/2 кирпича.
Каналы кладутся вертикальными с использованием того же раствора, который применяется для кладки внутренних стен.

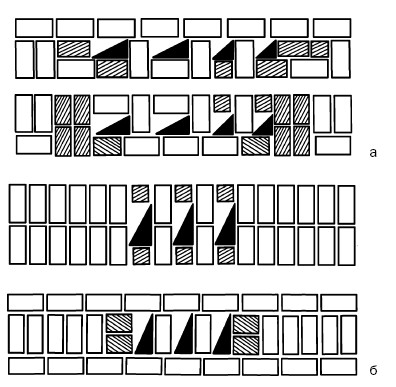

Рис. 63. Кладка каналов в стенах: а – вентиляционного; б – дымового
Если проект предусматривает возведение столбов, то для этого используется трехрядная система перевязки швов. Как много-, так и однорядная системы перевязки швов не рекомендуются (более того, многорядная даже запрещается). Первая не обеспечивает монолитность и необходимую прочность столбов, вторая невыгодна, поскольку предполагает кладку большого количества трехчетверток.

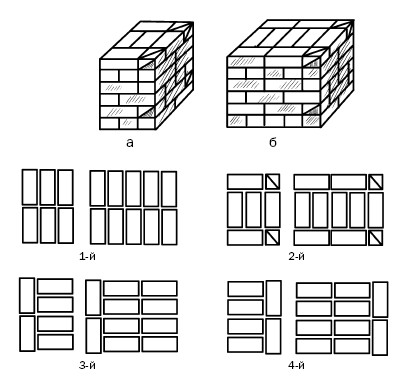

При трехрядной системе перевязки швов (рис. 64) кладка осуществляется либо только из полномерного кирпича (при сечении столба 2 x 2; см. выше), либо из полномерного кирпича и половинок (при сечении столбов 2 x 11/2 или 2 x 21/2). При этом наружные вертикальные швы совпадают в трех рядах кладки по высоте, что в этом случае разрешается, а один тычковый ряд чередуется с тремя ложковыми.
Как было сказано выше, по трехрядной системе перевязки швов выполняются и простенки шириной не более 1 м (рис. 65). Как правило, столбы и простенки несут на себе значительную нагрузку, поэтому кладка впустошовку запрещается, возможно только неполное заполнение вертикальных швов с лицевой стороны не более чем на 10 мм. Кроме того, для кладки столбов и простенков шириной 21/2 кирпича и меньше используется исключительно отборный целый кирпич.
При возведении стен возникает необходимость выполнения перемычек – так называется часть стены, которая перекрывает оконные и дверные проемы. При передаче нагрузки от перекрытий на стену непосредственно над проемом укладываются несущие сборные перемычки из железобетона. В отсутствие такой нагрузки проемы шириной до 2 м перекрываются либо железобетонными ненесущими, либо рядовыми кирпичными перемычками. Последние выполняются на растворах повышенной прочности, армируются стержнями, которые становятся опорой для кирпичей нижнего ряда.
Помимо рядовых, могут выкладываться клинчатые перемычки, играющие роль архитектурных элементов фасада. Если проем составляет 3,5–4 м, то он перекрывается арочной перемычкой.
Поскольку кладка перемычек испытывает нагрузку на сжатие и изгиб, продольные и поперечные швы заполняются раствором. Если этого не сделать, вертикальные швы расшатываются, кирпичи сдвигаются, перемычка может разрушиться. Кладка ведется с помощью раствора, приготовленного только на портландцементе (использование других запрещается).

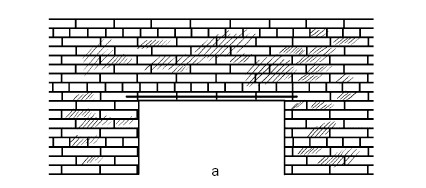

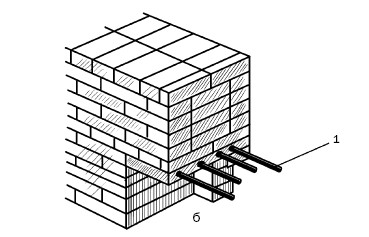

Для кладки рядовой перемычки (рис. 66) используется отборный кирпич, строго выдерживается горизонтальность рядов и обязательно соблюдаются правила перевязки швов. Высота перемычки равна 4–6 рядам, а длина на 500 мм шире проема, раствор, который при этом используется, должен иметь марку не менее 25.
Перед кладкой перемычки устраивается опалубка из досок толщиной 40–50 мм. На нее укладывается слой раствора толщиной 20–30 мм, в который утапливается арматура (прутки диаметром не менее 6 мм – по одному на каждые 1/2 кирпича стены (как минимум, три на перемычку)). Прутки должны на 250 мм выступать за грань проема, с тем чтобы их можно было заложить между рядами кладки, т. е. заанкерить.
Опорой для досок служат выпущенные из кладки кирпичи, которые после отвердения перемычки срубаются. При ширине проема более 1,5 м для поддержания опалубки посередине устанавливается стойка. Кроме того, опалубку можно опереть на кружала, которые изготавливаются из досок, поставленных на ребро.

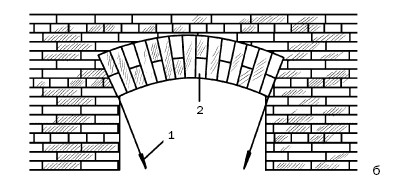

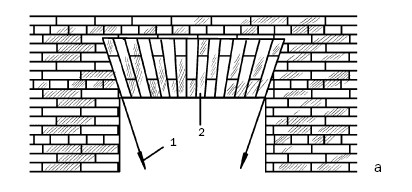

Для клинчатых перемычек (рис. 67), которые бывают плоскими и с подъемом (лучковыми), используется полнотелый керамический или силикатный кирпич. Его укладывают с клинообразными швами, ширина которых неодинакова внизу и вверху – не менее 5 и не более 25 мм соответственно.
Прежде чем приступить к кладке перемычек, до их уровня возводятся стены. Одновременно выкладывается опорная пята из подтесанного кирпича (угол ее отклонения по вертикали определяется по направлению опорной плоскости). Кладка осуществляется поперечными рядами с предварительной установкой опалубки и кружал.
Количество кирпичей должно быть нечетным. Они размечаются на опалубке с учетом растворных швов. Кладка ведется с обеих сторон, в середине заклинивается центральным нечетным кирпичом, который называется замковым. Во избежание отклонений от вертикальной плоскости натягивается шнур, он фиксируется в точке пересечения сопрягающихся линий пят.
Если ширина пролета составляет более 2 м, запрещается выкладывать клинчатые перемычки.

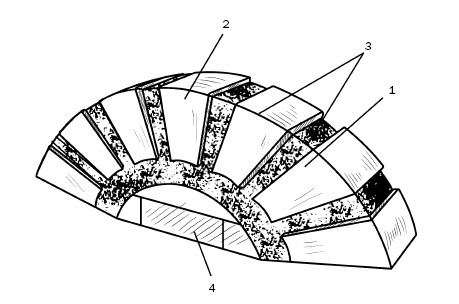

В таких случаях, как более прочные, возводятся арочные (рис. 68). Так называется перемычка, если радиус, которым она вычерчивается, по величине близок к половине пролета перемычки.
