С порядовкой нужно управляться следующим образом (рис. 15):

1) приставьте ее к стене так, чтобы деления были обращены в вашу сторону;

2) зафиксируйте порядовку к кладке П-образными скобками с поперечными держателями. Чтобы это сделать, через каждые 6–8 рядов в горизонтальные ряды вставляйте скобы. При этом не забывайте следить, чтобы они располагались строго одна под другой;

3) уложив над второй скобой 1–2 ряда, вставьте в нее порядовку и закрепите ее клиньями. Дополнительно порядовка удерживается причалкой, которая привязывается к поперечным держателям;

4) снимите порядовку вместе с держателями (для этого аккуратно раскачивайте ее в плоскости, перпендикулярной стене), не извлекая клинья, и переставьте выше.

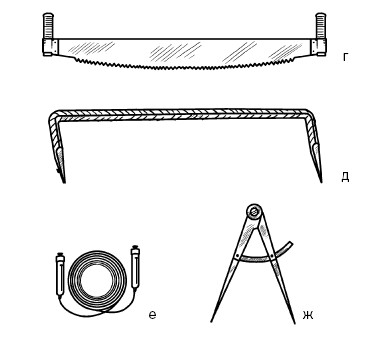

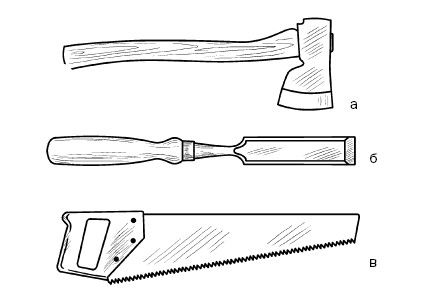

Рис. 16. Плотничьи инструменты: а – топор; б – стамеска;в – ножовка; г – двуручная пила; д – скоба; е – водяной уровень; ж – черта

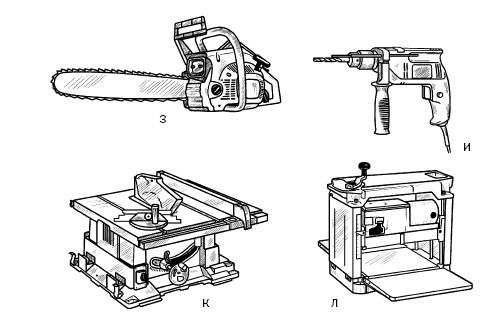

Рис. 16 (продолжение). Плотничьи инструменты: з – бензопила; и – электродрель; к – циркулярная пила; л – электрорейсмус

Если вы хотите построить деревянный дом, то потребуются инструменты, с которыми работает плотник (рис. 16). Назначение каждого из них понятно и не нуждается в комментариях, за исключением, возможно, циркулярной пилы и электрорейсмуса. С помощью первой осуществляется распиловка лесоматериалов, второй представляет собой стационарный рубанок.

Работы по сооружению стен и перегородок

Кладка кирпича и камня

Кладка представляет собой конструкцию из кирпича или камня, которые в определенном порядке укладываются друг на друга, перемежаясь строительным раствором. Функции кладки многообразны, поскольку она, во-первых, воспринимает нагрузку от собственного веса и различных конструкций, которым служит опорой, и от нагрузок, приложенных к ним; во-вторых, защищает внутренние помещения от природно-климатических факторов, выполняя функции тепло– и звукоизоляции.

В строительстве (в том числе и индивидуальных домов) осуществляются следующие виды кладки:

1) кирпичная;

2) из керамических и бетонных камней;

3) смешанная (например, кладка из бетонных камней, облицованная кирпичом);

4) облегченная (из кирпича и теплоизоляционных материалов);

5) из натуральных камней правильной и неправильной формы.

...

В порядке информирования

Выбор того или иного вида кладки зависит от ряда обстоятельств, в частности от условий, в которых будет эксплуатироваться постройка; капитальности строения; экономической целесообразности. Поскольку керамический кирпич пластического прессования хорошо противостоит воздействию влаги, обладает высокой прочностью, морозостойкостью, то он используется для возведения стен и столбов, а также дымовых труб, подпорных стенок и др. Для кладки стен рекомендуется и керамический пустотелый, или поризованный, кирпич. Так как этот материал имеет низкую теплопроводность, то толщина наружных стен может быть сокращена на 20–25 %, что, в свою очередь, снизит массу стены на 20–30 % по сравнению с ограждающей конструкцией из полнотелого кирпича.

Стены подвалов строятся из бетонных камней на основе тяжелого бетона (они подходят и для заложения фундамента).

Пустотелые блоки и блоки из легких бетонов используются для кладки как наружных, так и внутренних стен. Они отличаются хорошими теплоизоляционными качествами, но при этом влагоемки. Поэтому такие стены подлежат облицовке или оштукатуриванию.

Силикатные камни и кирпич прочны, долговечны, поэтому применяются для кладки как внутренних, так и наружных стен.

Керамические пустотелые камни характеризуются высокими теплотехническими свойствами, что позволяет уменьшить толщину стен на полкирпича (в сравнении с керамическим и силикатным кирпичом), поэтому этот материал рекомендуется для кладки наружных стен отапливающихся зданий. Натуральный камень и блоки правильной формы обладают особой прочностью, стойкостью к воздействию природно-климатических факторов, декоративностью, поэтому могут быть рекомендованы для кладки наружных и внутренних стен (например, ракушечник и другие мягкие горные породы). Но вследствие их высокой стоимости и трудоемкости кладки большее распространение получила облицовка ими цоколей и др.

Бутовый камень, являясь местным материалом, может быть использован для возведения фундамента, а также кладки стен подвалов, подпорных стенок и иного с обязательной последующей облицовкой кирпичом, поскольку этот материал отличается высокой теплопроводностью.

При выполнении наружных стен способом облегченной кладки часть кирпича заменяется, например, легкобетонными камнями, засыпкой пористых материалов, что позволяет не только сэкономить кирпич, но и уменьшить теплопроводность стен.

В связи с тем что каменные и кирпичные материалы по-разному реагируют на сжатие (хорошо) и растяжение, а также на изгиб (плохо), кладка осуществляется в определенном порядке, благодаря которому несущая способность стен многократно возрастает. Данный порядок в строительной терминологии называется разрезкой, которая сформулирована в виде трех правил.

Не допуская изгиба или скалывания, камни необходимо укладывать друг на друга таким образом, чтобы площадь соприкосновения была максимальной. Если, например, один камень положить на другой и при этом первый будет иметь только две точки опоры, то под воздействием нагрузки он либо прогнется и, возможно, сломается, либо оба раздробятся именно в этих двух точках, поскольку только они будут воспринимать давление. Для равномерного распределения нагрузки от одного камня к другому требуется, чтобы каждый из них наибольшими гранями опирался на нижележащий. В таком случае при воздействии перпендикулярно действующей силы камни будут работать только на сжатие, следовательно, кладка не разрушится. Поэтому первое правило разрезки гласит, что «постели камней должны быть перпендикулярны силам, действующим на кладку, а камни в кладке должны располагаться горизонтальными рядами» (рис. 17).

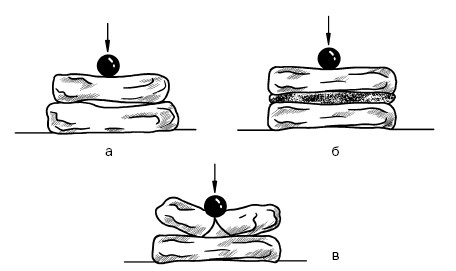

Рис. 17. Первое правило разрезки: а – передача нагрузки в двух точках; б – передача нагрузки на всю плоскость соприкосновения; в – излом камня

Укладывая камни, необходимо предотвратить их сдвиг. Если боковые грани камней расположены к горизонту под каким-либо углом, кроме прямого, то они превращаются в клинья, которые раздвинут камни и целостность кладки. Для недопущения этого необходимо, чтобы плоскости, отделяющие камни, располагались относительно постелей под углом 90°. Из этого следует второе правило разрезки: «массив кладки должен расчленяться вертикальными плоскостями (швами), параллельными наружной поверхности кладки (продольными швами), и плоскостями, перпендикулярными наружной поверхности (поперечными швами)» (рис. 18).

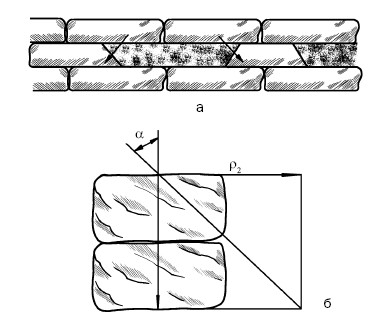

Рис. 18. Второе правило разрезки: а – кладка, расчлененная наклонными плоскостями; б – напряжения от наклонной нагрузки в кладке

Если продольные и поперечные вертикальные швы кладки окажутся сквозными (стена разбита на столбики), то вся конструкция станет неустойчивой, швы разойдутся, кладка разрушится. Поэтому необходимо, чтобы продольные и поперечные швы в смежных горизонтальных рядах перевязывались камнями следующего ряда, т. е. смещались на четверть или на половину длины относительно камней предыдущего ряда. Это означает, что под воздействием нагрузки напряжение, возникшее в массиве стены, распределится по всей кладке, а не по отдельному столбику. Третье правило разрезки требует, чтобы «плоскости вертикальной разрезки каждого ряда кладки были сдвинуты относительно плоскостей смежных с ним рядов» (рис. 19).

Чтобы разобраться в том, как ведется кладка кирпичной или каменной стены, необходимо выяснить ее элементы. Напомним, что у кирпича (или у прямоугольного камня) шесть граней: две противоположные большие – верхняя и нижняя постели; длинные боковые грани – ложки; две короткие – тычки. (Далее для простоты мы будем говорить о кладке кирпича, но это в равной степени относится и к камням.)

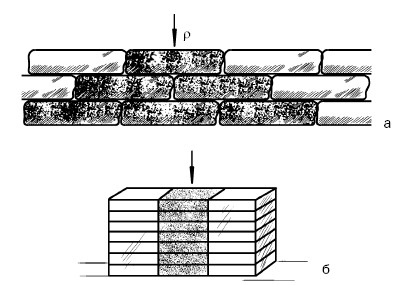

Рис. 19. Третье правило разрезки: а – кладка с перевязкой швов; б – кладка без перевязки швов

Кладка ведется горизонтальными рядами, и кирпичи укладываются плашмя, т. е. на постель. В отдельных случаях (при выполнении карнизов или устройстве перегородок в четверть кирпича), предусмотренных проектом, кирпич ставится на боковую ложковую грань, т. е. на ребро.

Поверхность кладки образуется двумя крайними рядами, которые называются верстами. Та из них, что обращена в сторону фасада, называется наружной, а ориентированная внутрь помещения – внутренней. Пространство между верстами называется забуткой и заполняется кирпичами, соответственно забутовочными.

Ряд кладки, направленный к наружной поверхности длинной боковой гранью, называется ложковым, а тот, что смотрит короткой гранью, тычковым. Сказанное проиллюстрировано рис. 20.

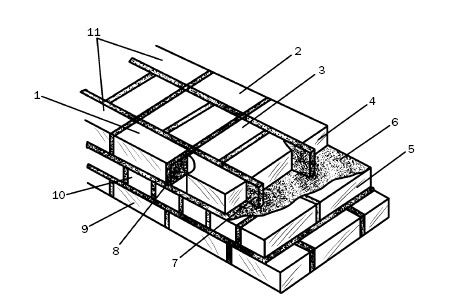

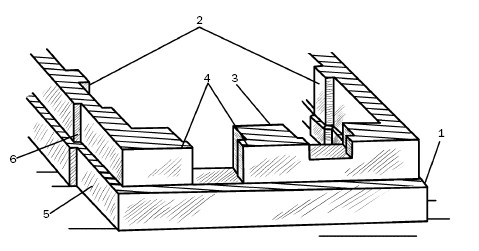

Рис. 20. Элементы кирпичной (каменной) кладки: 1 – наружная верста; 2 – внутренняя верста; 3 – забутка; 4 – второй ряд; 5 – первый ряд; 6 – горизонтальный шов; 7 – вертикальный продольный шов; 8 – вертикальный поперечный шов; 9 – фасад; 10 – тычковый ряд; 11 – ложковый ряд

Высота каждого горизонтального ряда формируется из высоты кирпича и толщины горизонтального шва, т. е. раствора, которая в пределах этажа в среднем равняется 10–12 мм.

Средняя толщина вертикальных рядов равна 10 мм, но в отдельных случаях может варьироваться в пределах 8–15 мм. Таким образом, высота рядов кладки составляет:

1) для одинарного кирпича – 77 мм (65 мм + 12 мм), т. е. 1 м кладки равен 13 рядам;

2) для утолщенного – 100 мм (88 мм + 12 мм), т. е. 1 м кладки равен 10 рядам.

Ширина кладки, которая называется толщиной стены, выполняется кратной 1/2 кирпича. Следовательно, кладка в 1 кирпич дает стену толщиной 250 мм; в 11/2 кирпича – 380 мм; в 2 кирпича – 510 мм; в 21/2 – 640 мм. Соответственно перегородки в 1/2 кирпича – 120 мм, в 1/4 кирпича – 65 мм (рис. 21).

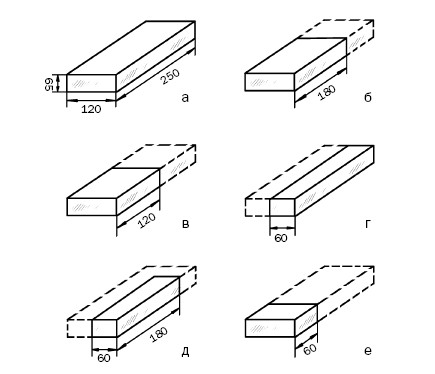

Рис. 21. Доли стандартного кирпича (размеры указаны в миллиметрах): а – целый; б – три четверти; в – половина; г – длинная половина; д – укороченная половина; е – четверть

Типы кладки кирпича представлены на рис. 22.

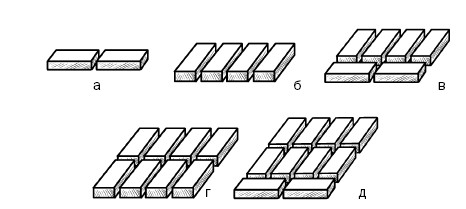

Рис. 22. Типы кладки: а – в 1/2 кирпича; б – в 1 кирпич; в – в 11/2 кирпича; г – в 2 кирпича; д – в 21/2 кирпич

...

В порядке информирования

Кирпичные (каменные) стены выполняются глухими и с проемами (оконными и дверными). Если первые называются гладкими, то вторые могут иметь напуски, пояски, уступы, обрезы, пилястры (рис. 23).

Напуск – это кладка, осуществляемая таким образом, при котором отдельный ее участок размещается не в плоскости предыдущих рядов, а выступает на лицевую поверхность. Как правило, напуск составляет не более трети длины кирпича в каждом ряду. Так выкладываются пояски, разделяющие фасад по высоте, карнизы и др. Обрез – это отступ от лицевой стороны очередного ряда кладки, т. е. выше него стена получается более тон кой, чем та, что ниже (так цоколь отграничивается от стены и др.). Перед обрезом выполняется тычковый ряд. Плоскость кладки, смещенная относительно плоскости основной стены, называется уступом. Пилястра – прямоугольный столб, выдвинутый из общей лицевой поверхности стены, но при этом сохранивший с ней перевязку швов.

Стена между рядом расположенными проемами называется простенком. Обычно они имеют вид прямоугольных столбов или прямоугольных столбов с четвертями, в которые вставляются оконные и дверные блоки. Чтобы выполнить четверть, из кладки надо выпустить наружные ложковые версты на 1/4, а в тычковых верстах уложить четвертки (четвертинки кирпича). Кроме того, в стенах могут выполняться ниши, т. е. углубления, кратные половине кирпича; борозды для скрытых проводок, которые после их монтажа заделываются раствором на одном уровне с поверхностью стены.

Рис. 23. Детали кирпичных (каменных) стеновых конструкций:

1 – обрез; 2 – пилястры; 3 – простенок; 4 – четверть; 5 – цоколь; 6 – уступ

Кирпичная кладка обладает такими физико-механическими свойствами, как прочность и плотность.

Прочность кладки определяется качеством кирпича и свойствами раствора. Предел прочности кирпичной кладки, даже если раствор является высокомарочным, составляет примерно 40–50 % предела прочности кирпича. Дело в том, что горизонтальные поверхности кирпича и раствора не бывают абсолютно плоскими, плотность и толщина растворного слоя также не всегда одинаковы по всей плоскости стены. Все это приводит к тому, что давление на кирпич на разных участках различно и неравномерно. Поэтому в кирпиче возникает напряжение и на сжатие, и на изгиб, и кладка разрушается еще до того, как сжимающие напряжения дойдут до предела прочности на сжатие.

При повышении нагрузки и доведении ее до большей, чем предел прочности кладки, величины кирпичи покрываются вертикальными трещинами, которые в основном располагаются под вертикальными швами, где сосредоточиваются напряжения растяжения и изгиба. Если и дальше повышать нагрузку, то трещины расширятся, а кладка распадется на отдельные столбики, которые постепенно теряют устойчивость, выдвигаются из плоскости стены (выпучиваются). В итоге кладка разрушается (рис. 24).

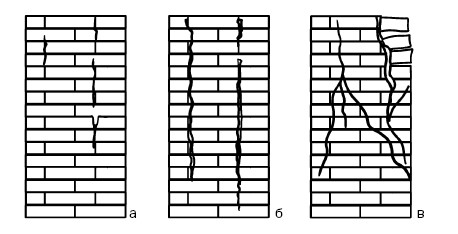

Рис. 24. Этапы разрушения кладки вследствие увеличения нагрузки: а – появление трещин; б – распадение кладки на столбики; в – выпучивание и разрушение стены
