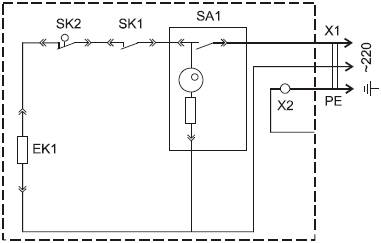

Рис. 5.5. Принципиальная электрическая схема водонагревателя ЭВБК-17
Для монтажа водонагревателя ЭВБК-17 необходимо сначала закрепить шурупами два настенных кронштейна, а затем к ним с помощью винтов прикрепить опорные кронштейны. Далее установить водонагреватель на опорные кронштейны.
Водонагреватель «Садко»
Ассортимент моделей электрических наливных водонагревателей довольно широк. В основном они отличаются друг от друга объемом бака и мощностью ТЭНа. Например, у моделей «Садко» (ООО «Терком», г. Санкт-Петербург,
На рис. 5.6 показан внешний вид водонагревателей ЭВА-220/1,25 "Садко" и "Дачный-Н".

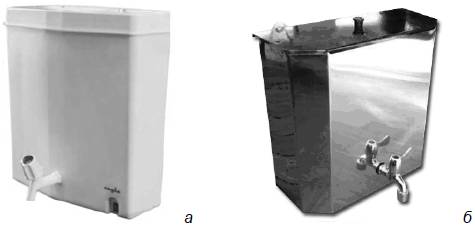

Рис. 5.6. Наливные электрические водонагреватели: а – ЭВА-220/1,25 «Садко»; б – «Дачный-Н»
Водонагреватель ЭВА-220/1,25 «Садко» имеет хороший дизайн. Благодаря нескольким вариантам исполнения отлично вписывается в любой интерьер. Это функциональный и экономичный водонагреватель объемом 19 л с индикатором включения и термопластиковым внешним корпусом. Вода нагревается до 50 °C за 35 мин. Расход электроэнергии не превышает 1 кВт в сутки при постоянно включенном в сеть водонагревателе. Главная особенность водонагревателя ЭВА-220/1,25 «Садко» – его пожаробезопасность и элетробезопасность. Исключена возможность включения электроводонагревателя без воды. Предусмотрена защита от перегрузок и заземление корпуса водонагревателя. Стоимость водоподогревателя ЭВА-220/1,25 « Садко» 730 руб.
Водонагреватель «Дачный-Н»
Интересен водонагреватель «Дачный-Н» (ОАО «Элтерм», г. Псков,. Это запатентованное устройство позволяет использовать горячую воду нужной температуры уже спустя 3–5 мин. после включения прибора в электрическую сеть. По скорости получения горячей воды «Дачный-Н» с экспресс-нагревом не уступает проточным водонагревателям. Мощность нагревательного элемента при этом остается неизменной и составляет 1,25 кВт. « Дачный-Н» удачно сочетает в себе преимущества водонагревателей наливного и проточного типа. Компактная форма, выполненный из нержавеющей стали корпус позволяют разместить водонагреватель на любой стене или стойке. В приборе установлен термостабилизатор, поддерживающий температуру воды на уровне 55 °C. Габаритные размеры устройства 410x200x310 мм, а вес 3,7 кг. Цена прибора с плавной регулировкой мощности при объеме 15 л в пластмассовом корпусе составляет 470 руб.; в корпусе из нержавеющей стали – 1298 руб; при объеме 20 л в корпусе из нержавеющей стали – 1443 руб.
Преимущество наливных водонагревателей в том, что их можно включать в обычную сеть 220 В. Ко всему прочему стоят они недорого: от 1400 до 4000 руб.
Основные их недостатки – подача воды самотеком и минимальный уровень комфорта. На российском рынке представлен широкий выбор моделей электрических наливных подогревателей от отечественных производителей, таких как ЗАО "Делсот" (г. Миасс), ООО "Метлес-1" (г. Москва), ООО "Терком" (г. Санкт-Петербург), ОАО "Элтерм" (г. Псков), ООО "ЭлБЭТ" (г. Ногинск).
5.3. Выбор водонагревателя
5.3.1. Критерии выбора
При выборе водонагревателя, в первую очередь, исходят из возможностей электропроводки и средней потребности в горячей воде живущих в загородном доме. После этого можно определить мощность, объем бака и дизайн устройства [8, 9].
Если в загородном доме нет горячего водоснабжения, а потребность в горячей воде постоянная, то лучше приобрести электрический накопительный водоподогреватель объемом 100 л и более. Он позволит постоянно иметь запас нагретой воды и не создаст больших "бросков" энергопотребления в момент "разбора" горячей воды. Это
оптимальное решение.При периодической потребности в горячей воде, например несколько дней в месяц, можно установить проточные или накопительные водонагреватели небольшого объема на 10–50 л.
В этом случае, прежде всего, следует выяснить электрическую мощность сети квартиры или загородного дома. В домах советской застройки, как известно, расчетная мощность квартиры имеет максимальную нагрузку не более 5,5 кВт. Значит, подключить проточный водонагреватель такой мощности без модернизации электропроводки невозможно.
При наличии в доме водопровода не помешает узнать о давлении воды в нем, а также о требованиях к давлению воды в выбранном вами водонагревателе. Расход воды, который может обеспечить проточный или накопительный водонагреватель при температуре воды 45 °C, выбирают исходя из его производительности. Вот ориентировочные нормы расхода:
• 2 л/мин. – можно помыть посуду;
• 3,5 л/мин. – комфортно моется посуда, можно принимать душ;
• 4–5 л/мин. – комфортный душ;
• 7-10 л/мин. – можно установить несколько точек разбора воды (кухня, ванная).
Так как в круг интересов попал проточный водонагреватель, то следует поинтересоваться стоимостью монтажных работ.
Если горячая вода необходима всего несколько дней в году, т. е. вы эпизодически наведываетесь в загородный дом, то нужно приобрести наливной водонагреватель. В этом случае вы освобождаетесь от монтажных работ по установке водонагревателя и ко всему прочему экономите деньги.
В табл. 5.3 приведено сравнение различных типов водонагревателей. Для примера приведен нагрев воды в кастрюле, как альтернатива экономного пользователя [1].

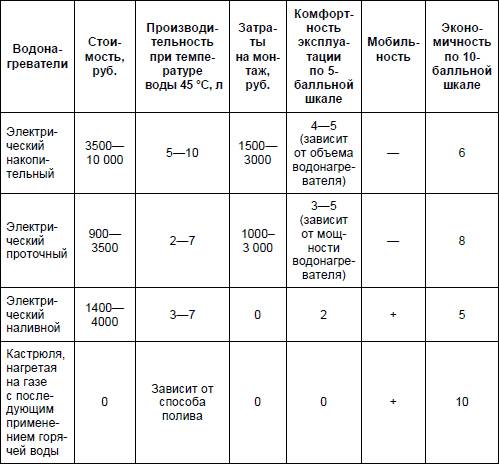

Таблица 5.3. Сравнение некоторых типов электрических подогревателей воды
Для удачного выбора типа электрического водонагревателя и наиболее подходящего вам по всем параметрам необходимо определить количество потребляемой воды и место его размещения.
5.3.2. Подбор проточного водонагревателя
Как правило, проточный водонагреватель подбирают исходя из производительности, которая измеряется в количестве воды, нагретой за единицу времени (л/мин.). Обычно производительность проточного водонагревателя (л/мин.) указана в его инструкции.
В табл. 5.4 приведены ориентировочные значения.

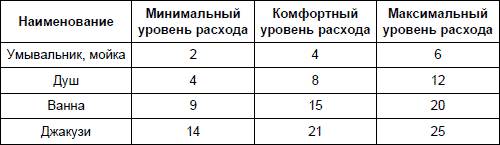

Таблица 5.4. Производительность проточного водоподогревателя, л/мин.
Подобрать соответствующий водонагреватель можно и по его мощности, если вычислить примерную потребность горячей воды в сутки. Для определения требуемой мощности водонагревателя мощность (кВт) делят на два и получают расход в л/мин. Это соотношение применимо при нагреве воды примерно на 25–30 °C, например, с 10 до 35–40 °C. Таким образом, 16-киловаттный водонагреватель обеспечивает примерно 8 л/мин. Этого, в среднем, достаточно для принятия душа.
При установке проточного водоподогревателя следует проверить электрическую проводку на ее соответствие потребляемой мощности аппарата.
5.3.3. Подбор накопительного водонагревателя
Выбрать данное устройство можно исходя из среднестатистического расхода горячей воды на одного человека в сутки (табл. 5.5). К примеру, при пользовании ванной этот параметр составляет 150–180 л, если используется только душ – 50–90 л, для умывальника расход составляет 6-17 л, а мойка для кухни может расходовать 2030 л горячей воды. При желании можно выполнить и более точные расчеты, но, как правило, для большинства загородных строений вполне достаточно установить водонагреватель с объемом бака от 100 до 200 л.
