Рис. 5.9. Наливной электрический водонагреватель «Водолей» и его ТЭН

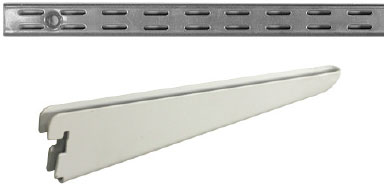

Недостаток водонагревателя «Водолей» – отсутствие в комплекте элементов крепления, которые приходится приобретать отдельно. Для монтажа водонагревателя покупают две стеновые стойки с двумя рядами пазов длиной 500 мм (L9012GA) и два кронштейна к стеновым стойкам с двумя рядами пазов длиной 320 мм (L9004GA), которые вставляются в прорези стеновых стоек (рис. 5.10) . Стойка имеет ширину 25 мм, высоту 10 мм и три отверстия 08 мм под потай.

Рис. 5.10. Стеновая стойка с двумя рядами пазов и кронштейном

Примечание

Потай – рассверленная (уширенная) часть цилиндрического отверстия для головки винта, шурупа или заклепки. Делается в случае, когда головка не должна выступать над поверхностью детали.

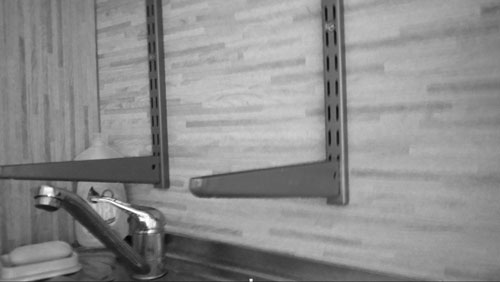

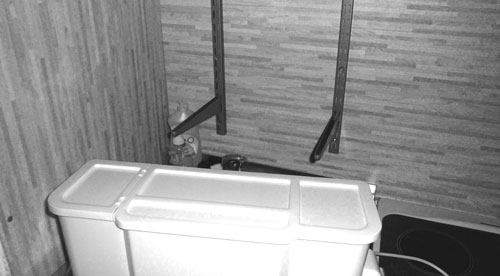

Каждую металлическую стеновую стойку крепят тремя саморезами диаметром 3 мм к стене возле мойки (рис. 5.11). Расстояние между центральными осями стоек 330 мм. После этого на требуемой высоте кронштейны вставляют в прорези стеновых стоек и на кронштейны-консоли устанавливают бачок (рис. 5.11, 5.12).

Рис. 5.11. Стеновая стойка с двумя рядами пазов и кронштейном к ним, а также их крепление на стене

Рис. 5.12. Элементы крепления наливного электрического водонагревателя «Водолей»

Такая конструкция крепления водонагревателя «Водолей» оправдала себя в эксплуатации. Всегда есть возможность, при необходимости, убрать и установить водонагреватель.

5.5. Подключение накопительного водонагревателя Thermex RZL, RZB, RSD

5.5.1. Меры безопасности при подключении

Не допускается при монтаже и эксплуатации электрического водонагревателя:

• включать электропитание, если теплообменник прибора не заполнен водой;

• снимать защитную крышку при включенном электропитании;

• использовать прибор без заземления;

• включать в водопроводную сеть с давлением больше шести атмосфер;

• подключать прибор к водопроводу без предохранительного клапана;

• сливать воду из бака при включенном электропитании;

• устанавливать сменные детали и узлы, не рекомендованные производителем;

• изменять конструкцию и установочные размеры кронштейнов изделия.

5.5.2. Установка крепежных элементов

Водонагреватели объемом 5-150 л устанавливают патрубками вниз в соответствии с маркировкой, указанной на корпусе [10]:

• RZL–VS, RZL–VP, RZB-F, RZB-L, RSD – вертикально;

• RZL-HS, RZL-HP, RZB, RZB-D – горизонтально.

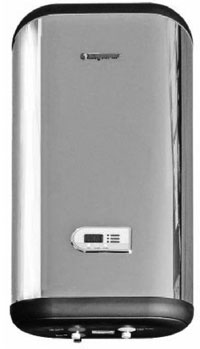

Рассмотрим установку электрического водонагревателя Thermex RZB50-L (ID 50 V) (рис. 5.13). Это вертикальный накопительный водонагреватель Thermex серия FLAT DIAMOND.

Рис. 5.13. Электрический водонагреватель Thermex RZB50-L (ID 50 V)

Отличительные особенности аппарата:

• технология сварки "G.5";

• суперплоская форма;

• функция ускоренного нагрева;

• корпус из немагнитной нержавеющей полированной стали;

• индикация температуры воды в баке;

• электронное управление с LCD-дисплеем на лицевой панели;

• система самодиагностики;

• дополнительный патрубок системы самоочистки/слива воды;

• максимальная комплектация для монтажа (обратный клапан, анкеры, электрический шнур);

• пульт управления.

Технические характеристики водонагревателя Thermex RZB50-L:

• объем – 50 л;

• габариты – 875x235x435 мм;

• мощность – 1,3+0,7=2 кВт;

• толщина стенок бака – 1,2 мм;

• время нагрева – 1 ч 45 мин.;

• терморегулятор – внешний;

• тип анода – магниевый;

• внутреннее покрытие бака – нерж; сталь;

• вес без воды – 16 кг;

• вес с водой – 66 кг;

• цена – 7950 руб.

Добавим, что электрический водонагреватель Thermex RZB50-L оборудован штатным шнуром электропитания с вилкой и УЗО. Розетка для подключения водонагревателя должна иметь клемму заземления и располагаться в месте, защищенном от влаги. Розетка и подведенная к ней электропроводка должны быть рассчитаны на номинальную мощность не менее 2 кВт.

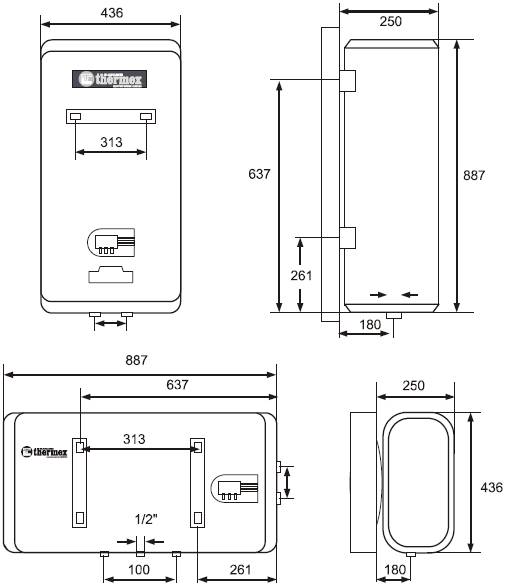

Габаритные и технические размеры водонагревателя RZB 50 L горизонтального и вертикального типа приведены на рис. 5.14.

Рис. 5.14. Габаритные и технические размеры водонагревателя RZB 50 L

Водонагреватель рекомендуется устанавливать как можно ближе к месту использования горячей воды, чтобы сократить потери тепла в трубах. Для обслуживания устройства расстояние от защитной крышки до ближайшей поверхности в направлении оси съемного фланца должно быть не менее 30 см (для моделей 5-80 л) и 50 см (для моделей 100–150 л)

По инструкции водонагреватель подвешивают за кронштейны корпуса на крюки анкеров, закрепляемые в стене. Монтаж крюков в стене должен исключать самопроизвольное перемещение по ним кронштейнов водонагревателя. Так можно монтировать прибор только на бетонные или кирпичные стены [11]. В стене из бруса, обитого вагонкой, установить надежно анкеры такой длины затруднительно.

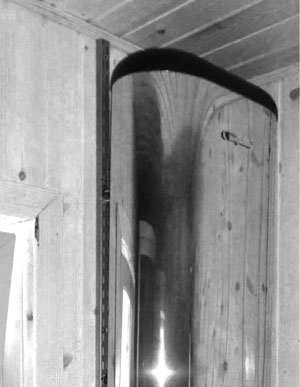

Для установки на деревянной стене была предложена другая конструкция. С этой целью в магазине куплены две стеновых стойки с двумя пазами направляющих длиной по 1 м и четырьмя отверстиями для крепления (L9014GA). Максимальная нагрузка на две таких стойки составляет 250 кг. Стеновые стойки с прикрученными болтами плоскими крюками были закреплены саморезами на стене деревянного дома из бруса. После этого водонагреватель за кронштейны корпуса подвесили на три крюка, закрепленных на стене (рис. 5.15).

Рис. 5.15. Одна из стеновых стоек с крюком, на котором подвешен водонагреватель за кронштейны корпуса

5.5.3. Подключение водонагревателя к водопроводу

После того как вы укрепили на стене водонагреватель, нужно провести подготовительные работы к подключению его к «холодной» и «теплой» трубам. Собираем узел из тройника 1/2" (наруж./наруж./наруж.), одного шарового крана 1/2" (внутр./наруж.), одного шарового крана 1/2" (наруж./наруж.), переходника 1/2" (наруж./наруж.) и предохранительного клапана 1/2" (внутр./наруж.), который входит в комплект подогревателя (рис. 5.16) [12].
