Внимание!
Накопление накипи на ТЭНе может стать причиной его повреждения. Повреждение ТЭНа из-за образования накипи не подпадает под действие гарантийных обязательств. Регулярное техническое обслуживание не входит в гарантийные обязательства изготовителя и продавца.
Для проведения ТО необходимо выполнить следующее:
• отключить электропитание водонагревателя;
• дать остыть горячей воде или израсходовать ее через смеситель;
• перекрыть поступление холодной воды в водонагреватель;
• отвинтить предохранительный клапан или открыть сливной вентиль;
• на
• открыть кран горячей воды на смесителе и слить воду из водонагревателя через шланг в канализацию;
• снять защитную крышку, отключить провода, отвинтить и извлечь из корпуса опорный фланец;
• очистить при необходимости ТЭН от накипи и удалить осадок из бака;
• собрать водонагреватель, заполнить его водой и включить питание.
При проведении технического обслуживания водонагревателя силами специализированной организации в сервисном талоне должна быть сделана соответствующая отметка.
При соблюдении правил установки, эксплуатации, технического обслуживания водонагревателя и соответствии качества используемой воды действующим стандартам изготовитель устанавливает срок службы водонагревателя 7 лет.
Во время эксплуатации водонагревателя можно увидеть появление капель из дренажного клювика предохранительного клапана. Это происходит сброс излишнего давления при нагреве воды. Рекомендуется присоединить к дренажному клювику резиновую или силиконовую трубку соответствующего диаметра для отвода влаги.
5.5.6. Возможные неисправности и методы их устранения
При возникновении внутренней неисправности на экране дисплея вы увидите обозначения «E1», «Е2» или «ЕЗ», сопровождаемые восемью предупредительными звуковыми сигналами, после чего питание будет отключено.
• Е1 означает, что внутри бака нет воды, а нагревательный элемент включен. Необходимо до отказа заполнить бак водой, а затем включить питание.
• Е2 означает, что термостат неисправен. Обратитесь в сервисный центр для замены термостата.
• ЕЗ означает, что температура воды превысила 95 °C и сработал термовыключатель. Следует отключить водонагреватель от сети, снять крышку, нажать до щелчка кнопку термовыключателя, установить крышку и включить питание.
Глава 6
Электродвигатели в быту
В хозяйстве загородного дома обычно имеется множество электрифицированных устройств, работающих от электродвигателей. Зная устройство и особенности работы электродвигателей, можно обеспечить надежную и эффективную работу электроприборов.
6.1. Общие сведения
Электрический двигатель, как известно, представляет собой электрическую машину, которая преобразует один вид энергии в другой, т. е. электрическую энергию превращает в механическую. Полученную механическую энергию можно использовать для приведения в движение различных механизмов. В основу работы любой электрической машины положен принцип электромагнитной индукции. В зависимости от типа источника питания различают электрические двигатели постоянного и переменного тока [1, 2].
6.1.1. Электродвигатели постоянного тока
Электродвигатели постоянного тока делятся на коллекторные и бесколлекторные (вентильные) двигатели. Работа электродвигателя

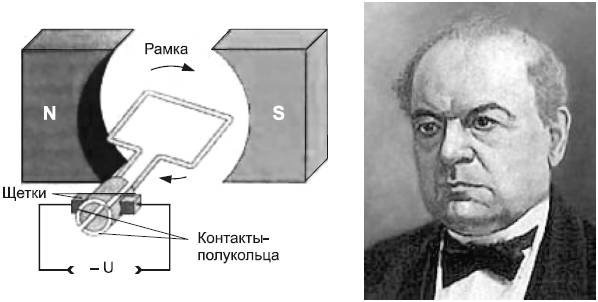

постоянного тока основана на взаимодействии магнитных полей рамки с током (ротора) и статора (рис. 6.1).Рис. 6.1. Принцип действия коллекторного электродвигателя постоянного тока и его изобретатель Борис Семенович Якоби (1801–1874)
Наиболее распространены коллекторные электродвигатели постоянного тока. У реверсных коллекторных электродвигателей постоянного тока последовательного возбуждения направление вращения вала может быть как левым, так и правым. На клеммной колодке электродвигателя выведены отдельно концы обмоток возбуждения и обмоток ротора, что делает возможным работу электродвигателей в следящих системах и схемах автоматики. В коллекторных двигателях применяют графитные, угольно-графитные, меднографитные и электрографитированные щетки. Последние обладают наименьшим переходным сопротивлением, допускают высокие окружные скорости и более износостойки.
Существует универсальный коллекторный электродвигатель (УКД), который может работать как на постоянном, так и на переменном токе.
6.1.2. Электродвигатели переменного тока
Существуют две разновидности электродвигателей переменного тока: синхронный и асинхронный. У синхронного электродвигателя ротор вращается синхронно с магнитным полем питающего напряжения (рис. 6.2). Эти двигатели используют в тех случаях, когда очень важно точно сохранить одно и то же число оборотов при изменении нагрузки.

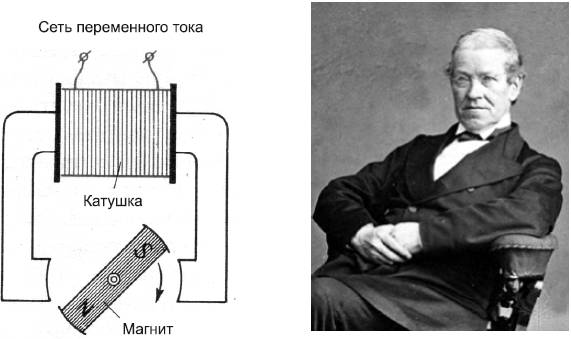

Рис. 6.2. Принцип действия синхронного двигателя и его изобретатель сэр Чарльз Уитстон (1802–1875)
Асинхронные электродвигатели являются основными преобразователями электрической энергии в механическую. Отличие асинхронного электродвигателя от синхронного заключается в том, что частота вращения его ротора отличается от частоты вращающего магнитного поля, создаваемого питающим напряжением. По конструкции ротора асинхронные машины делят на два основных типа: с короткозамкнутым и с фазным ротором. Оба имеют одинаковую конструкцию статора и отличаются лишь исполнением обмотки ротора. Короткозамкнутая обмотка ротора, часто называемая «беличья клетка» из-за внешней схожести конструкции, состоит из медных или алюминиевых стержней, замкнутых накоротко с торцов двумя кольцами. Принцип работы асинхронного трехфазного электродвигателя основан на взаимодействии вращающегося магнитного поля, образуемого переменным током в трехфазной обмотке статора, и токов, индуктируемых в роторе (рис. 6.3).

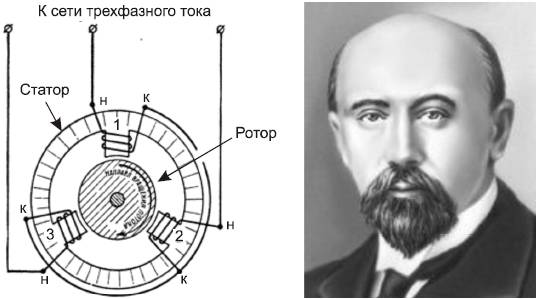

Рис. 6.3. Принцип действия асинхронного двигателя с короткозамкнутым ротором и его изобретатель Михаил Осипович Доливо-Добровольский (1861–1919)

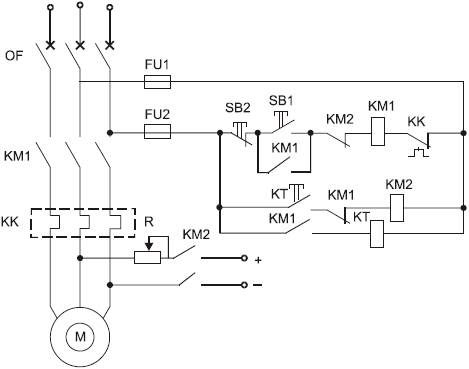

Типовая принципиальная схема включения асинхронного двигателя с короткозамкнутым ротором с динамическим торможением в функции времени приведена на рис. 6.4.
Рис. 6.4. Принципиальная схема включения асинхронного двигателя с короткозамкнутым ротором с динамическим торможением в функции времени
