Совет
Лучшей считается круглая форма ствола, но чаще его делают квадратной и реже прямоугольной или многогранной формы.
Водоприемная часть – это нижняя часть ствола, в котором собирается и хранится вода. В зависимости от требуемого количества воды водоприемную часть колодца выполняют разной глубины (высоты). Обычно выбирают высоту водоприемной части до 2 м, так как большая высота требует большего расхода материалов. Эту часть колодца выполняют из самого прочного материала, способного выдержать длительную эксплуатацию в тяжелых климатических условиях.

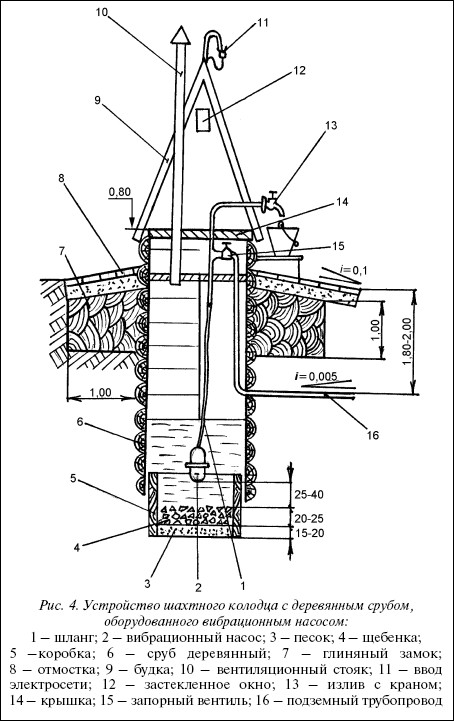

Рис. 4.
1 – шланг; 2 – вибрационный насос; 3 – песок; 4 – щебенка; 5 —коробка; 6 – сруб деревянный; 7 – глиняный замок; 8 – отмостка; 9 – будка; 10 – вентиляционный стояк; 11 – ввод электросети; 12 – застекленное окно; 13 – излив с краном; 14 – крышка; 15 – запорный вентиль; 16 – подземный трубопровод

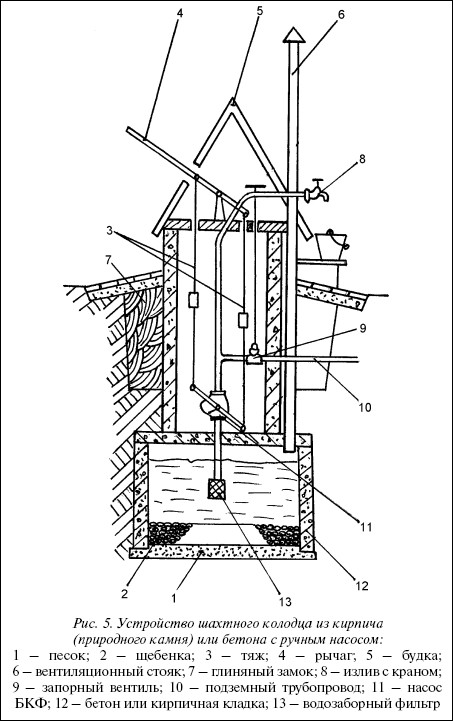

Рис. 5. Устройство шахтного колодца из кирпича (природного камня) или бетона с ручным насосом:
1 – песок; 2 – щебенка; 3 – тяж; 4 – рычаг; 5 – будка; 6 – вентиляционный стояк; 7 – глиняный замок; 8 – излив с краном; 9 – запорный вентиль; 10 – подземный трубопровод; 11 – насос БКФ; 12 – бетон или кирпичная кладка; 13 – водозаборный фильтр
Зумпф – это нижняя часть водоприемного ствола. Он предназначен для сбора необходимого количества воды при недостаточной производительности водоносного слоя. В силу этого зумпф обязательно заглубляют ниже водоносного слоя и увеличивают водоприемную часть сруба, устроив ее в виде шатра.
Шахтные колодцы устраивают в различных грунтах.
Плывуны — это очень мелкие глинистые или песчаные частицы с крупностью зерен 0,1–0,15 мм, сильно разбавленные водой. По величине разбавленности водой различают степень плывучести грунта, т. е. от малой до большой. Весьма опасны плывуны, находящиеся в межпластовых глубинах под значительным давлением. Вырабатывать плывуны чрезвычайно сложно. Как правило, выработка плывунов производится ручным способом с обязательным шпунтованием стенки и применением усиленной водооткачки. Наиболее прогрессивной технологией проходки плывунов является замораживание слоя, но эта технология требует дорогостоящего холодильного оборудования.
Сыпучие грунты – представляют собой скопление зерен разной крупности, слабо скрепленных между собой. К таким грунтам относятся песок, гравий, щебень, галька. Эти грунты легко разрабатываются и легко осыпаются. Поэтому в процессе их разработки стенки котлована необходимо тщательно укреплять дощатыми стенками с распорками.
Мягкие грунты – это в основном землистые породы. К мягким грунтам относятся лессы всех видов, глинистые и суглинистые слои. Частицы таких грунтов слабо связаны между собой и обычно такие породы называют пластичными. Разрабатываются мягкие грунты легко, но из-за осыпания грунта требуют укрепления стенок.
Слабые грунты – относятся к пористым и являются достаточно слабыми. К ним относятся гипс, глинистые сланцы, мягкие известняки, шлаки разных видов, россыпи гравия или галечника. Разрабатываются они достаточно легко и осыпаются слабо. Это несколько уменьшает трудоемкость рытья шахты.
Средние грунты – относятся к породам средней твердости, например, к плотным известнякам, плотным сланцам, песчаникам, известковому шпату. Разработка этих грунтов требует значительных трудовых усилий.
Крепкие грунты обладают большой твердостью. К ним относятся плотные известняки,
коренные глубинные породы (граниты, гнейсы, диориты и т. д.), кварцевые породы, полевые шпаты и т. п. Разра батываются такие грунты весьма тяжело и только с применением спецмеханизмов и приспособлений. Но зато они не осыпаются и не требуют укрепления стенок выработки.Внимание
При разработке средних и крепких грунтов используют метод рыхления специальными инструментами: ломами, кирками, скарпелями, или сверления пород алмазными сверлами. Часто при выработке крепких грунтов используют механизированный инструмент: пневма тические молотки, электрические сверлильные машины и т. д. Последние значительно облегчают выполнение работ.
Каждый грунт во время работы требует к себе особого внимания и соблюдения правил техники безопасности. Надо знать свойства каждого вида грунта и уметь его рыть. В противном случае человек, желающий выкопать для себя колодец, может в итоге выкопать для себя могилу.
Легко и быстро выполняют земляные работы механизированным способом с помощью экскаваторов, грейдеров, бульдозеров и другой землеройной техники. Машинами можно выкопать шахту большой глубины, иногда до водоносного слоя. Откосы при этом бывают достаточно пологими и не осыпаются. Чтобы знать состав почвы и свойства грунта, встречающегося при рытье колодца, надо предварительно иметь данные о нем. Для этой цели используют предварительное бурение скважины на месте будущего колодца, но для этого необходимо иметь соответствующее буровое оборудование.
Строительство колодца начинают прежде всего с отыскания источника воды под землей по специальным признакам близкого залегания подземной воды на поверхности земли, а именно:
• места с зеленой и густой травой, появляющиеся на пологих склонах во время засухи в июле – августе;
• туман различной плотности, появляющийся к вечеру над поверхностью земли в местах, где нет открытых водоемов;
• влаголюбивые растения (камыш, осока и т. д.), имеющиеся на растительном покрове;
• места скопления в воздухе комаров или мошек летом после захода солнца;
• места образования прогалин и наледи в снежном покрове зимой и весной;
• места с ярко-зеленой растительностью в долинах, когда травяной покров уже увял.
На заметку
Деревянные колодцы получили самое широкое распространение, потому что для их строительства почти всегда имеется материал, особенно когда рядом произрастают обширные лесные массивы.
Древесина, применяемая для устройства сруба в колодце, должна быть водоустойчивой, не изменять качество воды (придавать воде специфический привкус и окраску). Кроме того, древесина должна обладать высокой устойчивостью к гниению, поражению жуками-короедами, грибками-вредителями древесины и кроме этого древесина должна быть прямослойной, лишенной сучковатости, удобной для обработки инструментом.
Совет
Чем высококачественнее применяемая древесина, тем длительнее она прослужит в срубе, тем менее трудоемок процесс изготовления сруба. Частый ремонт срубов колодцев нежелателен, так как отнимает много времени на ремонт и требует постоянного запаса материалов.
Для подводной части сруба применяют бруски толщиной 16–18 см, а для надводной – бруски толщиной не менее 22 см, так как надводная часть сруба подвержена разрушению в большей степени, чем подводная. Кроме бревен и брусков можно использовать пластины, получаемые распиловкой бревен толщиной не менее 22 см. Бревна, бруски и пластины обязательно должны быть с внутренней стороны тщательно обструганы. Отесанные бревна имеют много мелких заколов на поверхности древесины, в которые попадают и задерживаются загрязнения, и которые вместе с попавшей в них водой ускоряют гниение древесины.
