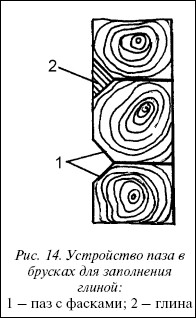

Рис. 14. Устройство паза в брусках для заполнения глиной:

1 – паз с фасками; 2 – глина

Соединение стен сруба на нагелях показано на рис. 13 в, где одним нагелем скреплены три бруса. Можно скрепить и большее число брусьев, достаточно иметь сверла (бурова) с более длинной ножкой.

Для уменьшения просачивания воды и грунта между брусьями по их длине иногда устраивают пазы или шпунты и вставляют туда рейки, которые должны входить в пазы как можно плотнее (рис. 13 г). При сопряжении углов на шпонках (рис. 13 д) в брусьях с торцевых сторон выбирают пазы и вставляют шпон трех брусьев; г – постановка в брусья стен реек; д – соединение угла на шпонкахки, которые должны плотно входить в паз.

Для более надежного закрытия пазов от проникновения через них воды и грунта с наружной стороны брусков снимают фаски глубиной по 3–4 см, которые заполняют по ходу возведения сруба в колодце жирной глиной. Пазы рекомендуется замазывать заподлицо с брусьями, чтобы грунт при опускании венцов не выбирал глину из пазов (рис. 14).

Внимание

Как уже выше отмечалось, красить деревянный сруб или пропитывать древесину противогнилостными составами или антисептиками категорически запрещается из-за ядовитости последних.

Колодцы с деревянным срубом

Технология монтажа колодцев состоит из следующих операций:

• рытье шахты с удалением грунта;

• сборка изготовленного деревянного сруба;

• опускание в шахту собранного сруба.

Таким образом, способы монтажа колодцев зависят от глубины колодца и состояния грунта. Сложность монтажа колодцев зависит часто от непредвиденных условий земляных работ при рытье шахты, так как состояние грунта непредсказуемо. Часто работу усложняет насыщенность грунтов водой.

Монтаж колодцев в предварительно отрытую на всю глубину шахту – это самый простейший способ и он возможен при мелком залегании водоносного слоя и в плотных грунтах. Конечно, шахту можно разрабатывать и в рыхлых грунтах, но тогда требуется укреплять стенки шахты опалубкой, а между стенами ставить прочные деревянные рамы, чтобы полностью предупредить осыпание грунта. Наиболее целесообразно разрабатывать такие шахты с помощью землеройной техники. Можно избежать осыпание стенок шахты, сделав большие откосы.

На заметку

Если вода поступает через дно колодца, то швы между венцами промазывают мятой жирной глиной заподлицо с бревнами. Если вода поступает через стенки в нижней части сруба, то в пазах просверливают отверстия, через которые вода будет поступать в колодец. При этом пазы глиной не промазывают, пространство между срубом и стенками шахты засыпают гравием или щебнем слоем не менее 20 см. Этим обеспечивается хорошая фильтрация поступающей в колодец воды. Засыпку делают на 25 см выше уровня воды в колодце. В дальнейшем пазы промазывают глиной и засыпают вынутым грунтом с тщательным его уплотнением путем трамбования.

После окончания рытья шахты дно выравнивают, откачивая при этом воду, делают придонный фильтр, выстилая дно гравием, галькой вперемешку (толщиной 15–20 см) с промытым крупным речным песком. Если грунт дна слабый, то под первый венец сруба подкладывают камни-плитняки по возможности больших размеров, чтобы в дальнейшем предупредить опускание сруба. Первый венец устанавливают строго горизонтально, а чтобы он не всплывал от воды, которую не успевают откачивать, сруб пригружают балластом. На первый венец укладывают второй, третий и т. д., при этом каждый венец припрессовывают ударами деревянного молотка и проверяют вертикальность сруба по всем четырем углам.

При монтаже колодцев этим способом нужно делать залоги. Залоги – это когда концы некоторых венцов делают длиннее остальных на 30–50 см. Благодаря залогам очень удобно производить ремонт или замену разрушенных венцов на новые. Залоги удерживают сруб строго на одном уровне и не дают ему возможности самопроизвольно опускаться. Обычно залоги устраивают через 4–6 венцов (рис. 15).

При этом способе возведения сруба венцы опускаются отдельными деталями или собранными. Каждый уложенный венец во избежание образования неплотностей опрессовывается ударами деревянного молотка.

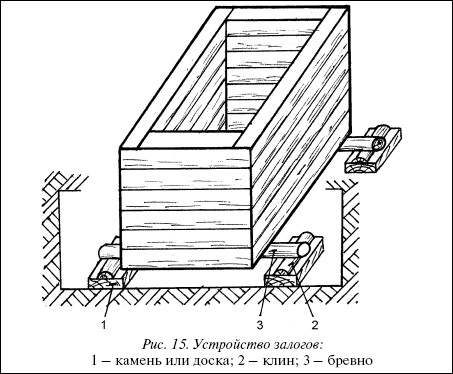

Рис. 15. Устройство залогов:

1 – камень или доска; 2 – клин; 3 – бревно

При описанном способе возведения колодца между срубом и грунтом (котлованом) остается вверху большое пространство. После возведения сруба это пространство засыпают грунтом, тщательно трамбуют и выравнивают поверхность так, чтобы во все стороны от сруба был уклон для отвода атмосферных осадков. Желательно спланированную поверхность засыпать мятой жирной глиной и покрыть либо бетонными плитами, либо монолитным бетоном.

Способ монтажа колодцев с наращиванием сруба сверху. При этом способе сруб наращивают сверху по мере удаления из-под него грунта. Сруб под действием своей тяжести опускается вниз. Этот способ рекомендуется применять в колодцах глубиной свыше 40 м.

Нижний венец или опускную раму выполняют несколько большего размера, чем остальные венцы. Опускная рама имеет режущие заостренные кромки. Вместо кромок эту раму часто снабжают режущим ножом из толстой листовой стали (рис. 16). Нож облегчает срезание грунта и сруб легче опускается вниз.

Совет

При опускании сруба постоянно проверяют отвесом вертикальность стенок по всем углам. Перекос сруба не допускается. Грунт рекомендуется выбирать так, чтобы между наружными сторонами сруба и грунтом было небольшое пространство.

Подрывать грунт в этом случае рекомендуется на 3–4 венца. Для удобства в работе сначала следует вырыть внутри сруба яму глубиной 50–60 см, а затем подрывать грунт под срубом, который собирают в вырытой яме, и потом удаляют. Кроме того, если яму роют постепенно от середины колодца к стенкам сруба, то зачастую сруб своей тяжестью срезает и выдавливает из-под своих стенок грунт, ссыпающийся в яму, который затем удаляют.

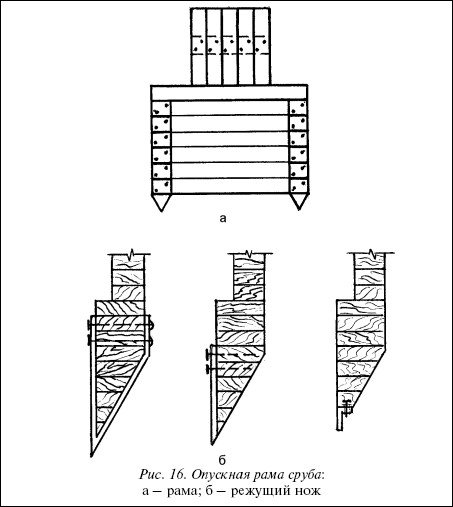

Рис. 16. Опускная рама сруба: а – рама; б – режущий нож

Опускной способ устройства колодца заключается в следующем. Роют котлован глубиной 3–6 м или более. Грунт вынимают и удаляют от колодца на расстояние не менее 10 м, чтобы в дальнейшем он не оказывал давления на почву.

Дно котлована тщательно выравнивают, чтобы оно было горизонтальным. Устанавливают первый венец сруба или опускную раму, выравнивают по горизонтали и на нее последовательно монтируют остальные венцы, тщательно опрессовывая каждое бревно. Так возводят сруб до уровня земли. После этого все пазы сруба между венцами заполняют мятой жирной глиной. Один – два нижних венца делают более толстыми, чтобы это уширение приходилось на наружную сторону. Это сохраняет глиняную связку от вытирания грунтом во время прохождения по нему сруба.
