В нашем случае арматура расположена не очень часто, но толщина стенок очень мала (10–15 см). Поэтому нужно применять пластичный или полулитой бетон.

В зависимости от условий можно монтировать шахтные колодцы из монолитного железобетона либо собирать колодец из отдельных железобетонных колец.

Монтаж колодцев из железобетонных колец

Колодцы из железобетонных колец (рис. 26) монтировать значительно легче, чем выкладывать их из кирпича или камня.

Бетонные колодцы могут быть самые простые, без так называемого замка. Чтобы при монтаже они не сдвигались с места, их скрепляют между собой в 4–6 местах стальными скобами. Для этого в кольцах оставляют отверстия, а концы выступающих скоб загибают или закрепляют гайками или сваркой.

В зависимости от глубины колодца кольца делают высотой 70–100 см при диаметре 80–100 см. Толщина стенок 5–9 см. Масса колец составляет до 400 кг.

Кольца армируют стальной арматурой разной толщины. Для вертикальных стержней в количестве 4–10 шт выбирается арматура диаметром 8–12 мм или более, а для горизонтальных стержней в количестве 12–15 шт арматура выбирается диаметром 6–8 мм, т. е. из нее делают проволочные кольца. Кольца располагают по окружности через 60–80 мм и обязательно скрепляют с вертикальными стержнями сваркой.

На вертикальных стержнях делают два ушка, за которые потом поднимают кольца. Поэтому эти стержни делают более длинными, чтобы их можно было бы согнуть в середине пополам, выполнить ушки и загнуть концы так называемой скобочкой.

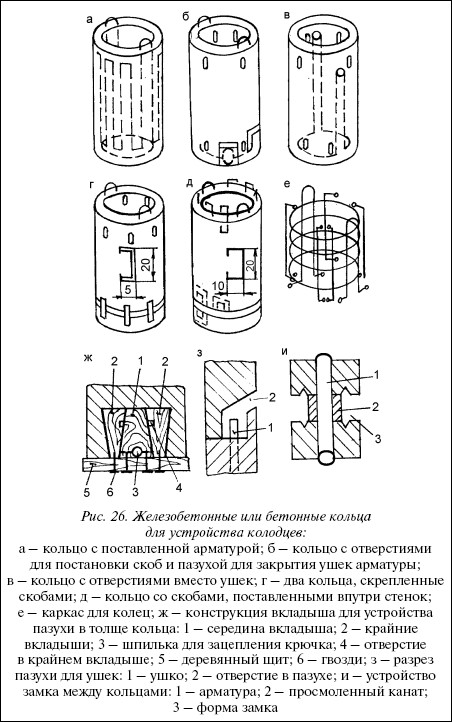

Рис. 26. Железобетонные или бетонные кольца для устройства колодцев:

а – кольцо с поставленной арматурой; б – кольцо с отверстиями для постановки скоб и пазухой для закрытия ушек арматуры; в – кольцо с отверстиями вместо ушек; г – два кольца, скрепленные скобами; д – кольцо со скобами, поставленными впутри стенок; е – каркас для колец; ж – конструкция вкладыша для устройства пазухи в толще кольца: 1 – середина вкладыша; 2 – крайние вкладыши; 3 – шпилька для зацепления крючка; 4 – отверстие в крайнем вкладыше; 5 – деревянный щит; 6 – гвозди; з – разрез пазухи для ушек: 1 – ушко; 2 – отверстие в пазухе; и – устройство замка между кольцами: 1 – арматура; 2 – просмоленный канат; 3 – форма замка

Самое простейшее кольцо (труба) показано на рис. 26 а. Это кольцо с двумя ушками, за которые его поднимают и опускают. Пунктиром показаны вставленные арматурные стержни, концы которых загнуты скобочками. Скобочки более надежно удерживают стержни в толще бетонных стенок кольца. После установки кольца на место ушки или спиливают или срезают газовым аппаратом. Это делают для того, чтобы они не мешали плотно поставить на место следующее кольцо.

Совет

Чтобы ушки не спиливать, в кольцах устраивают пазухи с отверстиями с наружной стороны, через которые затем эти пазухи заполняют цементным раствором, тщательно уплотняют его проволокой и замазывают открытое отверстие.

Кольца можно поднимать и опускать и без устройства ушек, а с оставлением в верхней части колец отверстий диаметром 10–15 см, но так, чтобы эти отверстия перекрывались изогнутым вертикальным стержнем, образующим ушки. Эти отверстия должны быть расположены на 10–15 см ниже кромки кольца (рис. 26 в). На рис. 26 г показаны два кольца, соединенные скобами, а также форма и размеры скоб.

Иногда кольца скрепляют скобами с загнутыми в виде скобочек концами. В одном кольце эти скобы ставят во время бетонирования, а в других против этих скоб устраивают пазухи такой же формы, как и для ушек, применяя для этого вкладыш (рис. 26 д).

Для изготовления бетонных колец применяется фор ма, которую иногда называют опалубкой, в виде двух цилиндров: наружного и внутреннего. Формы изготавливают из досок толщиной 2–3 см. Диаметр формы зависит от диаметра кольца и толщины стенок железобетонных колец. Диаметр внутреннего цилиндра формы зависит от толщины стенок колец (рис. 27).

Формы, как наружная так и внутренняя, изготавливаются сборными из трех или четырех составных частей, так они легче снимаются с изготовленных колец. Доски, примыкающие к бетону, должны быть оструганы. Желательно деревянные формы обить кровельной сталью, при этом кольца получаются с более гладкими стенками, которые в последующем не требуют оштукатуривания.

Чтобы кольца легче и ровнее опускались в грунт, на первом или нижнем кольце делают уширение с наружной стороны, т. е. утолщение стенки в наружную сторону на 5–10 см и устанавливают металлические ножи. Ножи делают из угловой стали со штырями, которыми он замоноличивается в бетон.

Внимание

Можно изготовить кольцо и без стального ножа, придав ему конусообразную форму (заостренную), но тогда прочность бетона следует повысить за счет увеличения доли цемента на порцию бетона или за счет применения более высокой марки цемента.

Вместо бетонного уширения можно применить основание круглой формы в виде кольца из толстой древесины со стальным ножом. Толщина кольца при этом должна быть не менее 10 см.

При слабом грунте возможно произвольное опускание бетонной шахты, поэтому дойдя до водоносного слоя и опустившись в него на нужную глубину, рекомендуется сначала удалить грунт с какой-то небольшой части кольца, а затем подложить под него железобетонную плиту. После этого последовательно укладывают такие плиты полностью под все кольцо. Это препятствует погружению бетонной шахты в грунт.

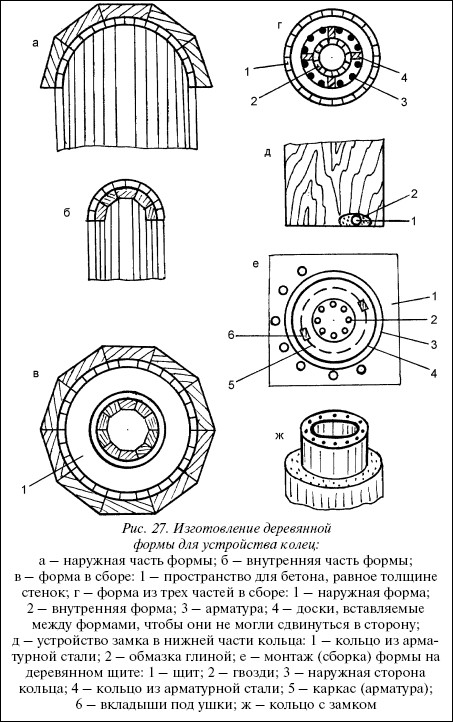

Рис. 27. Изготовление деревянной формы для устройства колец:

а – наружная часть формы; б – внутренняя часть формы; в – форма в сборе: 1 – пространство для бетона, равное толщине стенок; г – форма из трех частей в сборе: 1 – наружная форма; 2 – внутренняя форма; 3 – арматура; 4 – доски, вставляемые между формами, чтобы они не могли сдвинуться в сторону; д – устройство замка в нижней части кольца: 1 – кольцо из арматурной стали; 2 – обмазка глиной; е – монтаж (сборка) формы на деревянном щите: 1 – щит; 2 – гвозди; 3 – наружная сторона кольца; 4 – кольцо из арматурной стали; 5 – каркас (арматура); 6 – вкладыши под ушки; ж – кольцо с замком

Монтаж колодцев из литого железобетона

Монтаж колодцев из литого железобетона в принципе не отличается от сборки колодцев из отдельных колец.

В первую очередь на выбранном для колодца месте устанавливают массивное металлическое и деревянное основание с закрепленными на нем ножами из стального уголка, жестко закрепленного к основанию. Ширина основания должна быть на 5–10 см больше толщины стенки литьевого кольца.

На основании устанавливают форму (опалуб ку) внешней и внутренней цилиндрических поверхностей. Арматуру устанавливают строго в середине толщины стенок. Поэтому необходимо держать каркас из арматуры в одном строго вертикальном положении, закрепив его в этом положении, поставив между ним и стенками опалубки доски, которые по мере бетонирования поднимаются вверх. Доски вынимают только после надежного закрепления каркаса. И после этого бетонирование выполняют без досок.

Бетонную смесь готовят на деревянном щите или в корыте. Сначала смесь приготовляют сухой и много раз перемешивают для получения однородной массы. Затем смесь разравнивают и поливают водой для получения бетонной массы нужной пластичности или густоты. И снова массу многократно перемешивают и только после этого укладывают слоем толщиной не более 10 см в пространство между опалубкой, тщательно уплотняют ее стальным штырем. Уложив первый слой и тщательно его уплотнив, приподнимают на 15–20 см вставленные бруски, а оставшиеся под ними места заполняют бетоном и уплотняют. Таким образом постепенно заполняют всю форму, и тщательно уплотняют бетонную массу.
