Справочное пособие по цифровой электронике

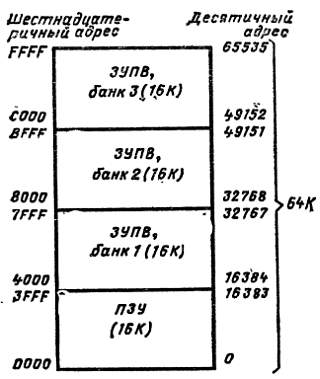

Рис. 6.6. Типичная карта полностью занятой памяти 64К.

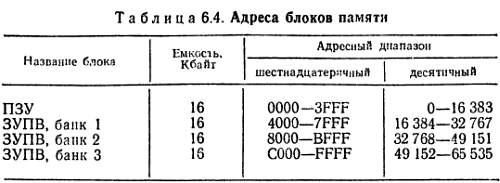

Входы и выходы данных микросхем ЗУПВ вместе с выходами данных микросхем ПЗУ подключаются к соответствующим линиям системной шины данных.

Каждая микросхема ЗУПВ имеет 14 входных линий адреса А0—А13 и одну линию выбора кристалла

. На линии

активным является сигнал низкого уровня, поэтому для подключения выходов выбранных ЗУПВ или ПЗУ к шине на вход

необходимо подать именно такой сигнал. Кроме того, ко всем микросхемам памяти подключается линия считывания/записи или специальная линия считывания/записи памяти.

Линии адреса всех микросхем ЗУПВ и ПЗУ подключаются к соответствующим линиям шины адреса. Следовательно, если не принять специальных мер, все четыре блока памяти будут выполнять операции считывания и записи одновременно. Конечно же, для этого применяется дешифрирование сигналов на двух старших линиях А15 и А14, чтобы активизировать соответствующие линии

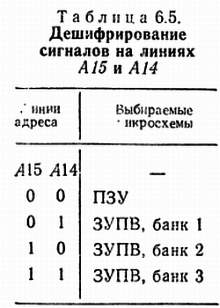

. Подходящий способ дешифрирования приведен в табл. 6.5.

Дешифрирование сигналов на двух старших линиях адреса осуществляется простой схемой, показанной на рис. 6.7. Ее можно реализовать на обычных логических элементах или встроить в программируемую логическую матрицу (ПЛМ).

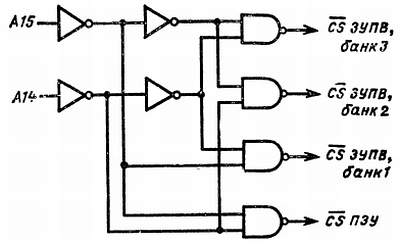

Рис. 6.7. Схема дешифратора адреса.

Для дешифрирования адреса можно использовать также специально предназначенные для этого микросхемы. Их называют дешифраторами или демультиплексорами. Распространенные дешифраторы приведены в табл. 6.6.

На рис. 6.8 показано применение одного из дешифраторов микросхемы 74LS139 в целях формирования четырех сигналов

для ПЗУ и ЗУПВ из предыдущего примера.

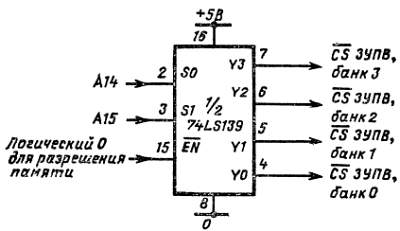

Рис. 6.8. Типичный дешифратор адреса с микросхемой 74LS139.

Отметим, что дешифратор 74LS139 имеет вход разрешения

. Его можно использовать для запрещения дешифратора, чтобы сразу запретить обращение ко всей памяти. Такая возможность очень удобна в тех ситуациях, когда в одном и том же адресном пространстве необходимо разместить несколько банков ПЗУ, ЗУПВ и вспомогательные микросхемы.

6.4. Практические схемы ЗУПВ

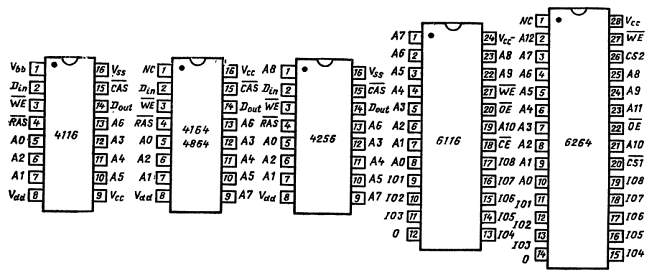

На рис. 6.9 показана практическая реализация памяти с емкостью 64К из восьми микросхем. Микросхема 6264 имеет организацию 8КХ8, поэтому все пространство памяти 64К разделяется на восемь блоков по 8К (каждый блок соответствует отдельной микросхеме). Дешифрирование адреса осуществляется микросхемой IС9.

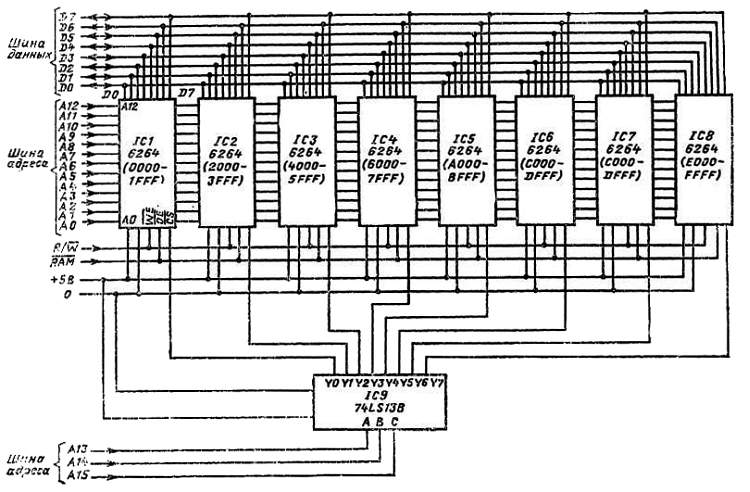

Рис. 6.9. Практическая схема ЗУПВ 64К на микросхемах 6264.

Еще один вариант построения памяти 64К предстален на рис. 6.10. Микросхемы 4864 имеют организацию 64КХ1, поэтому из-за отсутствия «конфликтов» между блоками дешифратор адреса для блоков не нужен. Конечно, в зависимости от типов применяемых микросхем существуют и другие варианты построения памяти (мы привели наиболее распространенные конфигурации).

Рис. 6.10. Практическая-схема ЗУПВ 64К на микросхемах 4864.

6.5. Поиск неисправностей в полупроводниковой памяти

В операционные системы большинства современных микропроцессорных систем встроены простые диагностические процедуры, выполняемые при запуске системы.

Довольно часто они проверяют функционирование микросхем ПЗУ и ЗУПВ. Для проверки ПЗУ обычно применяется метод нахождения контрольной суммы. Полученная сумма сравнивается с эталонной, и в случае их различия выдается соответствующее сообщение об ошибке.

Для диагностики ЗУПВ применяется совершенно другой метод, связанный с поочередной записью и считыванием каждого байта. При этом контролируется правильность выполнения требуемого изменения. Если какой-то бит не изменяется, диагностическая процедура временно останавливается и выдается идентифицирующее сообщение об ошибке. Обычно показывается адрес неисправного байта, что позволяет выявить конкретную микросхему или банк микросхем.

Более совершенные способы диагностики ЗУПВ включают в себя запись и считывание определенных двоичных наборов по более сложному алгоритму. Диагностику ЗУПВ можно также выполнить на неразрушающейся основе, и считанный из ЗУПВ байт заменяется сразу же после его проверки. При этом появляется возможность осуществить диагностический контроль через некоторое время после инициализации системы.

При наличии диагностических процедур поиск неисправностей в полупроводниковой памяти значительно упрощается. Однако иногда отказ микросхем ПЗУ или ЗУПВ препятствует нормальной инициализации системы, и в такой ситуации следует выполнить действия, описанные в гл. 5.

Обычно отказ отдельных элементов памяти можно обнаружить с помощью диагностических процедур, а затем требуется отыскать отказавшую микросхему. Иногда выход данных микросхемы зависает в том или ином состоянии. Такой отказ легко обнаружить с помощью логического пробника. В других случаях отказ в памяти может быть серьезнее, и отказавшая микросхема начинает потреблять излишнюю мощность, что приводит к ее перегреву. Рекомендуется придерживаться следующей процедуры определения отказа.

1. Пусть система поработает некоторое время. После этого коснитесь пальцем каждой микросхемы ПЗУ и ЗУПВ и проверьте их рабочую температуру. Наиболее нагретая микросхема становится подозрительной. (Температуру можно сравнить, касаясь аналогичной микросхемы на этой же или другой печатной плате.)

2. Когда микросхемы ПЗУ или ЗУПВ находятся в гнездах, поочередно вынимайте и заменяйте каждую из них (не забывая, конечно, выключать питание). Пользуйтесь заведомо работоспособными микросхемами. Если микросхемы ПЗУ или ЗУПВ впаяны в печатную плату, для поиска отказавшей микросхемы удобно использовать индикатор тока. С его помощью нужно проверить токи в критических точках печатной платы (например, по линии питания каждой микросхемы). Микросхема, потребляющая значительно больший (или значительно меньший) ток, чем другие, становится подозрительной.

Наконец, в качестве общего правила укажем, что когда подозрительная микросхема выпаяна из печатной платы, настоятельно рекомендуется пользоваться гнездом, а не просто впаивать в плату новую микросхему.

Глава 7 Микросхемы для ввода-вывода

В этой главе рассматриваются основные принципы параллельной и последовательной передачи данных, методы управления вводом и выводом, а также несколько популярных программируемых микросхем для ввода и вывода.
