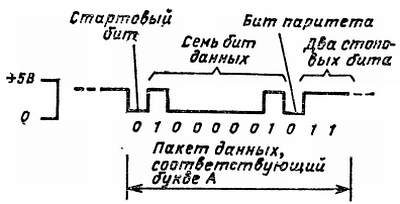

Рис. 8.3. Представление кода буквы А сигнальными уровнями ТТЛ.
Начало пакета данных всегда отмечает низкий уровень стартового бита. После него следует 7 бит данных символа кода ASCII. Бит паритета содержит 1 или 0 так, чтобы общее число единиц в 8-битной группе было нечетным (нечетный паритет — нечетность) или четным (четный паритет — четность). Последними передаются два стоповых бита, представленных высоким уровнем напряжения.
Таким образом, полное асинхронно передаваемое слово данных состоит из 11 бит (фактические данные содержат только 7 бит) и записывается
К сожалению, используемые в интерфейсе RS-232C уровни сигналов отличаются от уровней сигналов, действующих в микрокомпьютере. Логический 0 (SPACE) представляется положительным напряжением в диапазоне от +3 до +25 В, а логическая 1 (MARK) — отрицательным напряжением в диапазоне от —3 до —25 В.

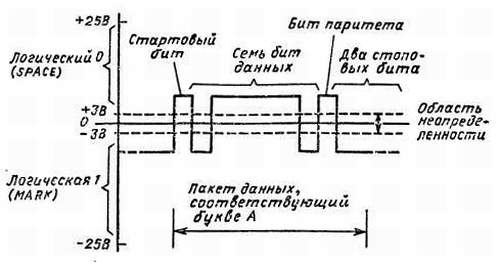

На рис. 8.4 показан сигнал пакета данных для кода буквы А в том виде, в каком он существует на линиях TXD или RXD интерфейса RS-232C.
Рис. 8.4. Вид кода буквы А на сигнальных линиях TXD или RXD

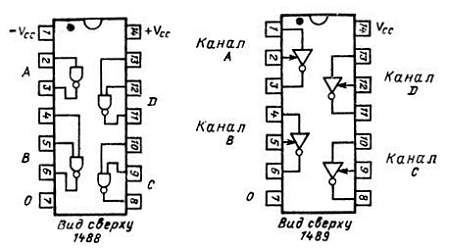

Сдвиг уровня, т. е. преобразование ТТЛ-уровней в уровни интерфейса RS-232C и наоборот, производится специальными микросхемами драйвера линии и приемника линии. Разводка контактов наиболее популярных микросхем 1488 и 1489 показана на рис. 8.5.
Рис. 8.5. Разводка контактов драйвера линии 1488 и приемника линии 1489

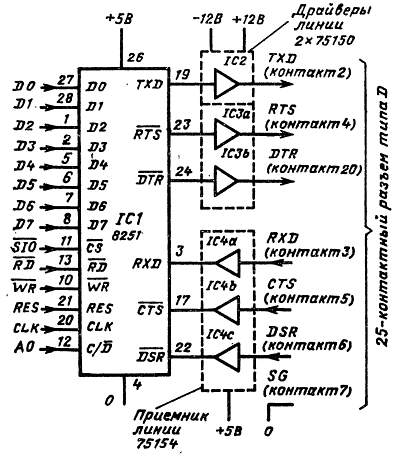

На рис. 8.6 представлен типичный микрокомпьютерный интерфейс RS-232C.
Рис. 8.6. Типичная схема интерфейса RS-232C
Программируемая микросхема IC1 последовательного ввода осуществляет необходимые параллельно-последовательные и последовательно-параллельные преобразования данных. Микросхемы IC2 и IC3 производят сдвиг уровней для трех выходных сигналов TXD, RTS и DTR, а микросхема IC4 — для трех входных сигналов RXD, CTS и DSR. Микросхемы IС2 и IC3 требуют напряжения питания ±12 В.
Усовершенствования. Разработано несколько новых стандартов, направленных на устранение недостатков первоначальных спецификаций интерфейса RS-232C. Эти стандарты позволяют улучшить согласование линии, увеличить расстояние и повысить скорость передачи данных.
Отметим среди них интерфейс RS-422 (балансная система, допускающая импеданс линии до 50 Ом), RS-423 (небалансная система с минимальным импедансом линии 450 Ом) и RS-449 (стандарт с очень высокой скоростью передачи данных, в котором несколько изменены функции схем и применяется 37-контактный разъем типа D.
Специалистам, постоянно занимающимся тестированием или поставкой систем, в которых применяется последовательный интерфейс RS-232C (или эквивалентный ему), необходимы специальные тестовые приборы. Рассмотрим наиболее распространенные из них.
Соединители. Эти дешевые устройства упрощают перекрестные соединения сигнальных линий интерфейса RS-232С. Они обычно оснащаются двумя разъемами типа D (или ленточными кабелями, имеющими розетку и вставку), и
все линии подводятся к той области, куда можно вставить перемычки. Такие устройства включаются последовательно с линиями RS-232C, и затем проверяются различные комбинации подключений.Трансформаторы разъема. Обычно эти приспособления имеют разъем RS-232C со штырьками на одной стороне и разъем с отверстиями на другой стороне.
Пустые модемы. Как и предыдущие устройства, пустые модемы включаются последовательно в тракт данных интерфейса RS-232C. Их функции заключаются в изменении сигнальных линий таким образом, чтобы превратить DTE в DCE. Пустые модемы несложно реализовать с помощью соединителей. Две возможные конфигурации пустого модема показаны на рис. 8.7.
Рис. 8.7. Два варианта пустого модема
Линейные мониторы. Мониторы индицируют логические состояния (в терминах MARK и SPACE) наиболее распространенных сигнальных линий данных и квитирования. С их помощью пользователь получает информацию о том, какие сигналы в системе присутствуют и активны.
Врезки. Эти устройства обеспечивают доступ к сигнальным линиям. В них, как правило, совмещены возможности соединителей и линейных мониторов и, кроме того, предусмотрены переключатели или перемычки для соединения линий с обоих сторон устройства. Для подключения врезки применяются два плоских кабеля, заканчивающихся разъемами (самодельная врезка описана в приложении 2).
Интерфейсные тестеры. По своей конструкции эти приборы несколько сложнее предыдущих простых устройств. Они позволяют переводить линии в состояния MARK или SPACE, обнаруживать помехи, измерять скорость передачи и даже индицировать структуру слова данных. Конечно, такие приборы довольно дороги, например стоимость полностью укомплектованного интерфейсного тестера превышает 250 фунт. ст.
Поиск неисправностей в системах RS-232C включает в себя следующие основные этапы.
1. Установите, какое устройство является DTE, а какое DCE. Обычно на этот вопрос можно ответить, посмотрев на разъем (напомним, что оборудование DTE оснащается разъемом со штырьками, а оборудование DCE — разъемами с отверстиями). Если оба устройства, как это часто бывает, работают в конфигурации DTE, то для правильной работы необходим пустой модем.

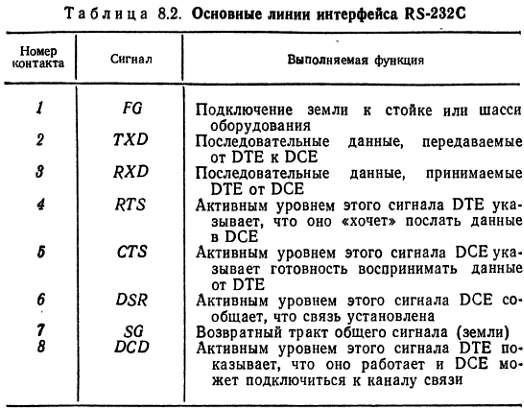

2. Проверьте правильность использования кабеля. Отметим, что существуют несколько разновидностей кабелей интерфейса RS-232C: кабель, состоящий из четырех проводов (линий) для простых терминалов, девяти проводов для обычной асинхронной передачи данных, 15 проводов для синхронной связи и 25 проводов для любых применений (рис. 8.8). Если возникают какие-либо сомнения, пользуйтесь кабелем с 25 проводами.
Рис. 8.8. Варианты кабелей для интерфейса RS-232C:
а — кабель с четырьмя линиями для простейших терминалов (используются контакты 1–3 и 7, а контакты 8 и 20 закорачиваются); б — кабель с девятью линиями для асинхронной связи (используются контакты 1–8 и 20); в — кабель с 15 линиями для синхронной связи (используются контакты 1–8, 13–15, 17, 20, 22 и 24), г — кабель с 26 линиями для универсальных применений (используются контакты 1-25)
