Микросхемы параллельного ввода-вывода имеют множество фирменных названий, но их внутренняя архитектура и принципы действия удивительно похожи и различаются только в некоторых деталях. Наиболее известны следующие микросхемы:
6520 — периферийный интерфейсный адаптер (PIA);
6521 — периферийный интерфейсный адаптер (PIA), аналогичен 6520;
6522 — универсальный интерфейсный адаптер (VIA);
6820 — периферийный интерфейсный адаптер (PIA), эквивалент 6520;
6821 — периферийный интерфейсный адаптер (PIA), эквивалент 6521;
8255 — программируемый параллельный интерфейс (PPI);
Z80-PIO —
Как следует из приведенных названий, программируемые микросхемы параллельного ввода-вывода допускают программное задание одного из нескольких режимов:
1) все восемь линий являются входами;
2) все восемь линий являются выходами;
3) линии отдельно программируются как входные или выходные.
Кроме того, обычно предусматриваются дополнительные линии для квитирования. Этот термин характеризует процесс обмена управляющими сигналами между микрокомпьютером и периферийным устройством.
Обозначения линий портов и их функции в разных микросхемах также различны, но и здесь наблюдается определенное единообразие. Большинство указанных выше микросхем обладают следующими линиями (рис. 7.6):

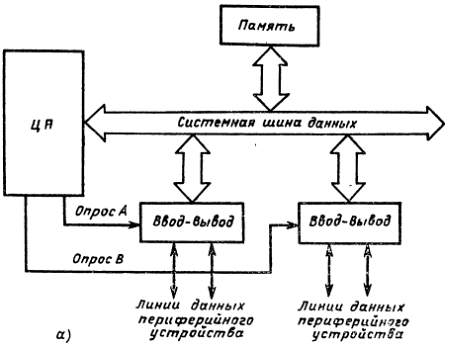

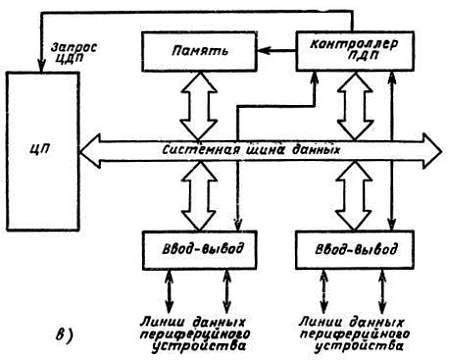

доступ к памяти

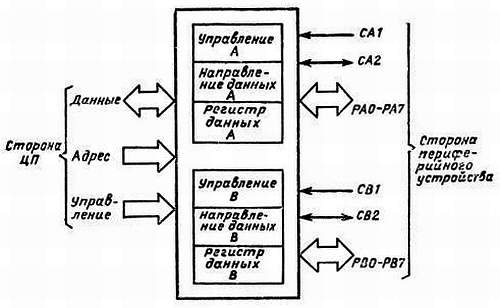

Рис. 7.6. Внутренние регистры типичной программируемой микросхемы параллельного ввода-вывода.
РА0—РА7 — линии ввода-вывода порта А. Первая линия соответствует младшему биту, а вторая — старшему;
СА1—СА2 — линии квитирования для порта А; СА1 — это вход прерывания, а СА2 можно использовать и как вход прерывания, и как выход управления периферийным устройством;
РВ0—РВ7 — линии ввода-вывода порта В;
СВ1—СВ2 — линии квитирования для порта В; их функции аналогичны линиям СА1—СА2.
Электрические характеристики портов ввода-вывода разнообразны, но все сигналы обязательно ТТЛ-совместимы. Выходные линии портов (обычно группы В) нескольких программируемых микросхем параллельного ввода-вывода допускают непосредственное подключение к базе обычного или составного (схема Дарлингтона) транзистора. Следовательно, такую микросхему можно использовать в качестве драйвера реле или лампы. К выходным линиям порта иногда подключают высоковольтные драйверы с открытым коллектором.

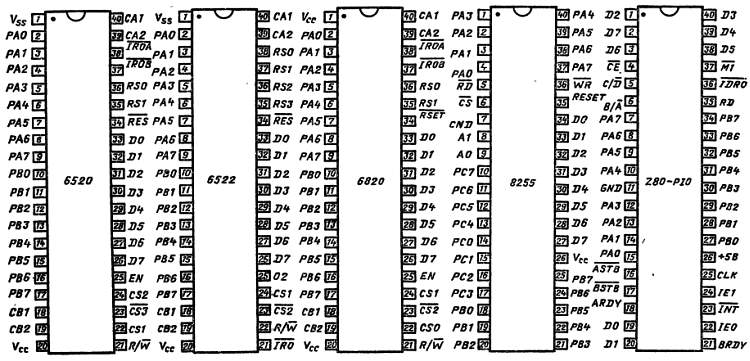

На рис. 7.7 показана разводка контактов нескольких программируемых микросхем параллельного ввода-вывода.
Рис. 7.7. Разводка контактов распространенных программируемых микросхем параллельного ввода-вывода.
Последовательные данные передаются в синхронном или асинхронном режимах. В синхронном режиме все передачи осуществляются под управлением общего сигнала синхронизации, который должен присутствовать на обоих концах линии связи. Асинхронная передача подразумевает — передачу данных пакетами; каждый пакет содержит необходимую информацию, требующуюся для декодирования содержащихся в нем данных. Конечно, второй режим сложнее, но у него есть серьезное
преимущество: не нужен отдельный сигнал синхронизации.Подробнее этот вопрос рассмотрен в гл. 8.
Программируемые микросхемы последовательного ввода-вывода выпускаются под разными названиями, например:
6850 — асинхронный связной интерфейсный адаптер (ACIA);
6852 — синхронный адаптер последовательных данных (SSDA);
8251 —универсальный синхронно-асинхронный приемник-передатчик (USART);
8256 — универсальный асинхронный приемник-передатчик (UART);
Z80-DART— сдвоенный асинхронный приемник-передатчик (DART).
Как и у микросхем параллельного ввода-вывода, у программируемых микросхем последовательного ввода-вывода наблюдается общность внутренней архитектуры. Вот список наиболее типичных сигналов:
D0—D7 — входные-выходные линии данных, подключаемые непосредственно к шине микропроцессора;
RXD — принимаемые данные (входные последовательные данные);
TXD — передаваемые данные (выходные последовательные данные);
CTS — сброс передачи. На этой линии периферийное устройство формирует сигнал низкого уровня, когда оно готово воспринимать данные от микропроцессорной системы;
RTS — запрос передачи. На эту линию микропроцессорная система выдает сигнал низкого уровня, когда она намерена передавать данные в периферийное устройство.
Все сигналы программируемых микросхем последовательного ввода-вывода ТТЛ-совместимы. Отметим, однако, что эти сигналы рассчитаны только на очень короткие линии связи, например между клавиатурой и корпусом компьютера. Для последовательной передачи данных на значительное расстояние требуются дополнительные буферы и преобразователи уровней, включаемые между микросхемами последовательного ввода-вывода и линией связи.
Разводка контактов наиболее распространенных программируемых микросхем последовательного ввода-вывода показана на рис. 7.8.
Рис. 7.8. Разводка контактов распространенных программируемых микросхем последовательного ввода-вывода.
Поскольку работа программируемых микросхем параллельного ввода-вывода предсказуема, можно обнаружить возникающие в них неисправности, измерив сигналы на различных входных и выходных линиях. Поиск неисправностей в микросхемах параллельного ввода-вывода оказывается сравнительно простой задачей, чего нельзя сказать о микросхемах последовательного ввода-вывода.
Прежде всего следует убедиться в том, что ЦП действительно выбирает подозреваемую программируемую микросхему ввода-вывода. Для этого достаточно проверить сигналы на линиях управления с помощью логического пробника. Убедившись в выборе конкретной микросхемы, необходимо проверить ситуацию со стороны периферийного устройства. По возможности целесообразно написать короткую программу для исследования порта (т. е. считывания или записи данных) и проконтролировать возникающие при ее выполнении логические условия. Отказ транзистора внешнего драйвера часто выводит из строя буфер-драйвер внутри программируемой микросхемы ввода-вывода, но повреждение не обязательно распространяется на все восемь линий конкретного порта. Следовательно, перед заменой микросхемы ввода-вывода следует тщательно проверить периферийное устройство и соответствующие схемы.
