Столетняя история «летающего крыла»

Выяснилось также, что по максимальной скорости полета YB-49 уступает своему главному сопернику — шестимоторному реактивному бомбардировщику Боинг ХВ-47. Это наглядно продемонстрировал перелет двух конкурирующих самолетов из Калифорнии в Вашингтон в феврале 1949 г. Одно и то же расстояние "Нортроп" пролетел за 4 часа и 13 минут (средняя скорость — 934 км/ч), а "Боинг" — за 3 часа 46 минут (средняя скорость — 977 км/ч).

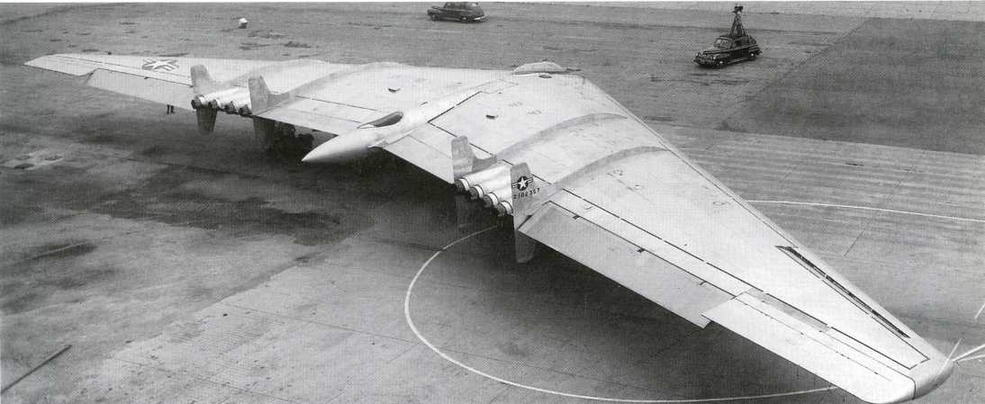

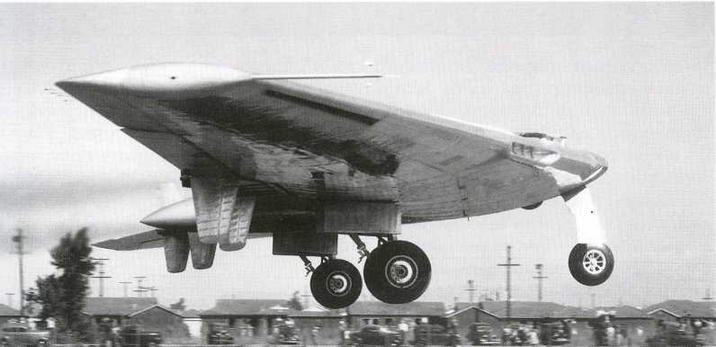

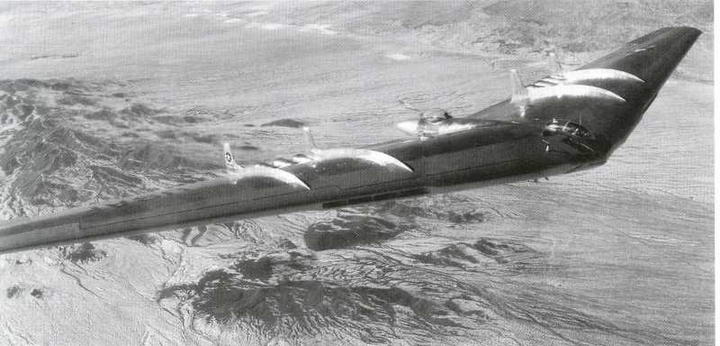

YB-49 на земле, при взлете и в полете.

18-процентный профиль "летающего крыла", спроектированного в эпоху поршневой авиации, создавал на околозвуковых скоростях большое волновое сопротивление и не позволял ему угнаться за бомбардировщиком, построенным специально под реактивные двигатели и имеющим вдвое более тонкое крыло.

В ноябре 1949 г. руководство ВВС прекратило финансировать программу бомбардировщика-"летающее крыло". Первый экземпляр YB-49 в мае 1950 г. был сильно поврежден, когда во время наземных испытаний у него подломилась передняя стойка шасси. Двенадцать из тринадцати других построенных к тому времени бомбардировщиков списали на слом, а один в качестве эксперимента решили переделать в разведчик.

YBR-49A, как назвали самолет-разведчик, был снабжен шестью двигателями J-35: четыре находилось в крыле, два — на пилонах под крылом. Освободившееся в крыле место заняли дополнительные топливные баки. Самолет дооборудовали радиолокатором и фотоустановками.

Летные испытания YBR-49A начались 4 мая 1950 г. Они продолжались недолго — до сентября 1950 г., так как на вооружение США начал поступать дальний разведчик RB-47B, обладающий при такой же дальности полета почти на 100 км/ч большей скоростью.

ХВ-35 и YB-49 до недавнего времени были самыми большими самолетами схемы "летающее крыло". К сожалению, ни один из них не сохранился до наших дней. В депозитарии Аэрокосмического музея в Вашингтоне имеется недавно восстановленный N-1M. Другой экспериментальный прототип бомбардировщиков, N-9M, находится в американском "Музее славы" (Fame Museum).

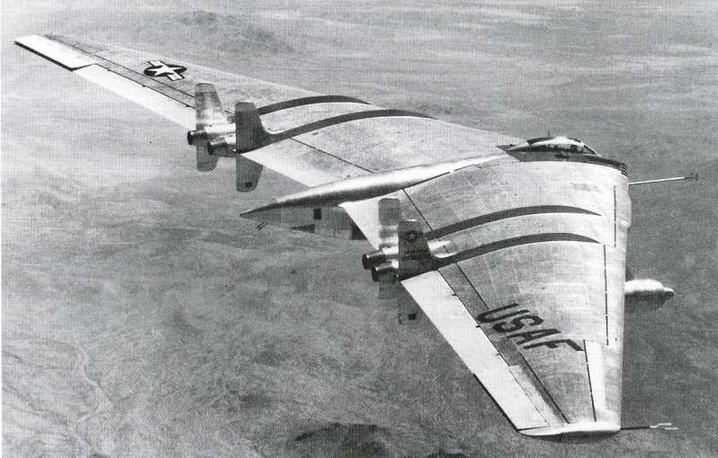

Разведчик YBR-49A — последняя попытка спасти программу многомоторного "летающего крыла".

Источники и комментарии

1. Впервые фотография планера Хортенов в полете (Но.III) появилась в американской прессе в 1938 г. Газета "New York Times" поместила ее под броским заголовком: "Германское летающее крыло над Берлином".

2. Д.Нортроп. Развитие самолетов типа "летающее крыло". Пер. с англ. М.:ВЦП, 1948. С. 2.

3. M.Stephens. Northrop N-1M test program. (Typed unpublished report) // NASM Archives.

4. Д.Нортроп сообщает о 200 полетах на N-1M. Однако, по подсчетам М.Стивенза, эта величина сильно завышена. (E.Wooldridge. Winged wonders. The story of flying wings. Washington, 1988. P. 110—112).

3. Wooldridge. P.143.

6. В 1947 г. в докладе о своих работах по "летающему крылу" Нортроп признал, что во многих случаях технические идеи конструкторов фирмы Нортроп были аналогичны тем решениям, которые применяли братья Хортен (Д.Нортроп. Развитие самолетов типа "летающее крыло". М., 1948). Речь, однако, не идет о каком-то прямом заимствовании конструкторских идей, так как к моменту начала практических работ Нортропа по ХВ-35 и его прототипам в Европе уже шла война, контакты с немецкими специалистами были невозможны и большинство технических особенностей хортеновских "летающих крыльев" стали известны американским инженерам только после войны.

7. Нортроп. С. 4. По проведенным в ЦАГИ расчетам, ХВ-35 имел несколько больший С_хо=0,016 (И.К.Ломова. Техническое описание самолета Нортроп ХВ-35 типа "летающее крыло". М., 1948. С. 3). Но и в таком случае это — рекордно малая величина.

8. Т.Coleman. Jack Northrop and the flying wing. The story behind the stealth bomber. New York, 1988. P. 116-117.

9. American piston-engines bombers // Flight. 1948. № 2078. P. 481—484.

10. O.Douglas. Jet flight story told by Douglas // Northrop News. 1947. № 7. P. 1.

11. Air Power History. 1994. Vol. 41. № 4. P. 46—47.

12 Первые реактивные "бесхвостки"

Мысль о применении схемы "бесхвостка" при создании самолета с реактивным (ракетным) двигателем возникла еще на заре авиации.^[1] Отсутствие оперения и короткая задняя часть фюзеляжа, характерные для данной схемы, позволяли избежать проблем, связанных с компоновкой реактивного двигателя и воздействием струи горячих газов на горизонтальное оперение.

Вначале для изучения реактивного полета использовали пороховые ракеты. Опыты, проведенные в 1928 г. в Германии М.Валье и А.Липпишем, дали впечатляющие результаты: модель "бесхвостки" размахом 4 м с ракетой, развивающей тягу 175 кгс, в одном из полетов достигла скорости около 500 км/ч.^[2]

Следующим этапом стали пилотируемые полеты. В конце 1929 г. немецкий летчик и авиаконструктор Г.Эспенлауб установил две пороховые ракеты на крыле планера обычной схемы. Ему удалось осуществить короткий реактивный полет, но после посадки пилот увидел, что вертикальное оперение сильно обгорело. Поэтому следующий опыт Эспенлауб проводил на бесхвостом планере типа "Шторх" с размахом крыла 12 м. Аппарат весил 220 кг, из них 70 кг приходилось на пороховые ракеты. Испытание состоялось в октябре 1930 г. на аэродроме в Дюссельдорфе. Под действием реактивной тяги ракетоплан взлетел и достиг скорости 90 км/ч.^[3]

Из-за недостатков, присущих пороховому двигателю: кратковременности работы, невозможности регулирования силы тяги и выключения — включения в полете, он не нашел применения в качестве авиационной силовой установки. Большие надежды связывали с использованием на самолетах жидкостного ракетного двигателя (ЖРД).

Планер Г.Эспенлауба с ракетным двигателем.

Я уже писал о неудавшейся попытке создания ракетоплана РП-1 на основе бесхвостого планера Черановского БИЧ-8: конструкторам не удалось создать надежно работающий ЖРД. Первый самолет-"бесхвостка" с ЖРД появился только десять лет спустя. Это был знаменитый немецкий ракетный истребитель Me-163.

Работы по самолету начались в январе 1939 г. Тогда по предложению Исследовательского отдела Министерства авиации для А.Липпиша на фирме Мессершмитт в Аугсбурге был создан специальный отдел "L" по разработке ракетного истребителя. На самолете должен был стоять жидкостный ракетный двигатель Вальтер R1-203 с тягой 400 кгс.

В качестве прототипа реактивной машины Липпиш выбрал свою наиболее удачную "бесхвостку" DFS-39. Однако в процессе трансформации этого винтомоторного аппарата в реактивный в его конструкцию внесли столько изменений, что в результате получился новый самолет — DFS-194. Он имел обычное вертикальное оперение с рулем направления, была устранена поперечная V-образность крыла, установлены предкрылки, колесное шасси заменили отделяемой после взлета тележкой и посадочной лыжей. Размах крыла — 10,4 м — почти не изменился, а вот длина самолета возросла с 5,1 до 6,4 м. Стреловидность крыла менялась от 19° у корня до 27° на краях. Как и на других "бесхвостках" Липпиша, продольная балансировка достигалась сочетанием S-образности корневых профилей и отрицательной крутки концов крыла. На каждом крыле имелось две секции отклоняемых поверхностей: внешняя являлась элевоном, внутренняя — балансировочной поверхностью типа переставного стабилизатора.
