Несмотря на случившееся, программа развития реактивной "бесхвостки" продолжалась. 24 июли 1947 г. начались полеты третьего DH-108. Он имел заостренную носовую часть фюзеляжа, более обтекаемый фонарь кабины и двигатель "Гоблин"4 с тягой 1700 кгс. Испытания проводил Джон Каннингем, новый шеф-пилот фирмы Де Хевилленд. Они продолжались почти год и дали много полезной информации об особенностях обтекания стреловидного крыла на околозвуковых скоростях.
Затем настало время для новых рекордных достижений. 12 апреля 1948 г. Джон Дерри установил на DH-108 рекорд скорости полета по замкнутому 100-километровому маршруту — 974 км/ч, а 9 сентября того же года он впервые в Англии превысил на самолете скорость звука. Поднявшись на высоту 12000 м, Дерри перевел DH-108 в пикирование под углом 30° и разгонял машину до тех пор, пока стрелка махометра не пересекла риску с цифрой "1".
Всего через два дня после своего рискованного эксперимента Дерри принял участие в ежегодном аэрошоу в Фарнборо, продемонстрировав на "бесхвостке" головокружительный каскад фигур высшего пилотажа. Пошатнувшаяся после катастрофы 1946 г. репутация DH-108 была полностью восстановлена. Никто не ожидал, что впереди гибель еще двух пилотов: Маллер-Роланда и Джендерса. Катастрофы произошли почти одновременно. 15 февраля 1950 г. в летном центре ВВС в Фарнборо, куда после окончания основной программы испытаний передали оба самолета, разбился третий экземпляр DH-108. На большой высоте произошел отказ в системе подачи кислорода, летчик Д.Маллер-Роланд утратил способность управлять самолетом и погиб вместе с ним. 1 мая того же года настала очередь первого DH-108: самолет, пилотируемый Д.Джендерсом, попал в штопор и рухнул на землю во время испытательного полета на минимально возможную скорость.
Итак, в ходе испытаний разбились все три DH-108. И хотя в первых двух случаях катастрофы никак не связаны со схемой самолета, больше "бесхвостками" фирма Де Хевилленд не занималась.[18]

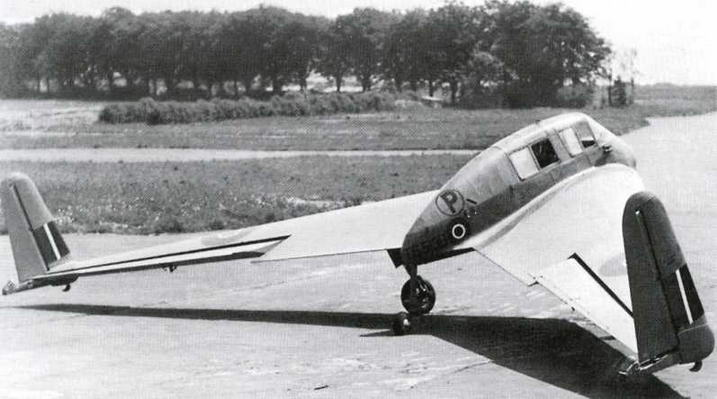

Планер GAL.56 предназначался для изучения свойств стреловидного крыла.

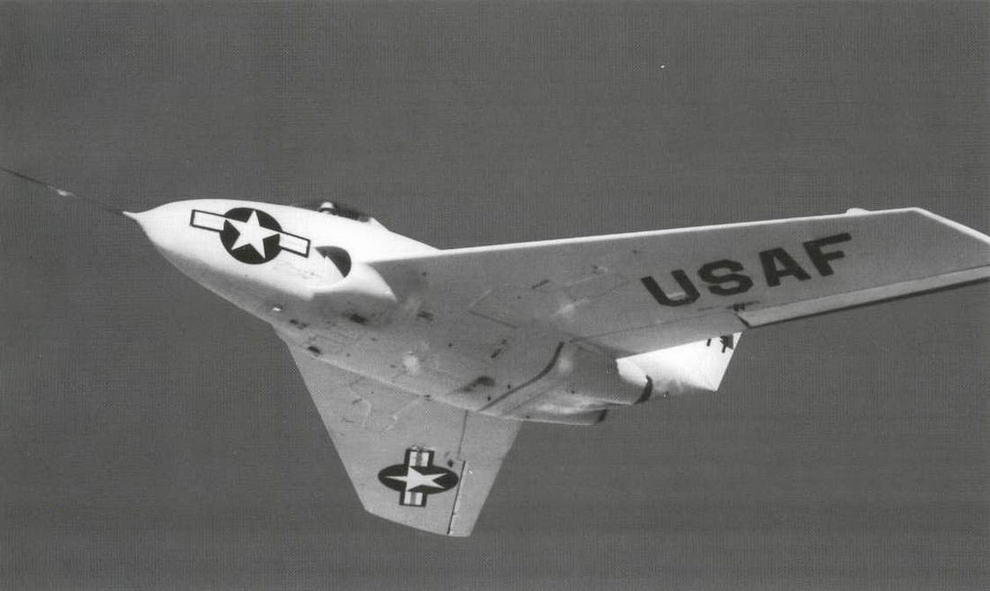

Экспериментальный самолет Нортроп Х-4 .
Другая английская фирма, Дженерал Эркрафт, выбрала более экономичный способ изучения стреловидного крыла: с помощью планеров-"бесхвосток". В период с 1944 г. по 1947 г. там построили и испытали четыре экспериментальных планера. Первые три имели обозначение GAL.56 и отличались только углом стреловидности крыла. Четвертый, GAL.61, по схеме был ближе к "летающему крылу". Он не имел вертикального оперения, шасси могло убираться в полете.
Пилотажные свойства планеров были плохими — сказалось отсутствие у фирмы опыта проектирования "бесхвосток". По воспоминаниям капитана Эрика Брауна, принимавшего участие в испытаниях GAL.56, аппарат, буксируемый самолетом, с трудом отрывался от земли, а в свободном полете часто попадал в срыв и переставал слушаться рулей.[19] Однажды это закончилось катастрофой, погиб известный летчик-планерист Роберт Кренфельд.
Более удачным был американский экспериментальный самолет Нортроп Х-4. Его построили с той же целью, что и DH-108: для исследования пилотажных свойств бесхвостого реактивного самолета со стреловидным крылом и заключения о целесообразности применения такой конфигурации на скоростном истребителе. Заказчиками Х-4 являлись ВВС США и НАКА.
Решение о постройке двух Х-4 было принято в 1946 г., а их изготовление завершилось в 1948 г. Подчиняясь требованиям заказчиков, Д.Нортроп отошел от культивируемой им в течение многих лет схемы "летающее крыло". Как DH-108, Х-4 имел обычный фюзеляж с расположенным сзади килем. Крыло — со сравнительно тонким профилем (10%) и со стреловидностью 42°. Сверху стояли аэродинамические гребни. Два турбореактивных двигателя J-30 находились по бокам фюзеляжа. Органы управления — элевоны и расположенный на киле руль направления.
Для того, чтобы в случае потери эффективности рулей под воздействием скачков уплотнения летчик мог быстро погасить скорость и восстановить управляемость самолета, посадочные закрылки сделали расщепляющимися. Раскрываясь вверх и вниз, они превращались в мощные аэродинамические тормоза.
По размерам Х-4 был меньше, чем DH-108. Видимо из-за миниатюрности
самолету присвоили название "Бэнтам", что можно перевести примерно как "мал да удал".В ноябре 1948 г. первый Х-4 доставили на базу ВВС в Мюроке, а 16 декабря Чарльз Таккер совершил на нем первый полет. Начавшиеся вскоре сильные дожди покрыли поверхность земли водой, и испытания пришлось прервать до весны следующего года. Из-за многочисленных неполадок в топливной системе полеты чередовались с ремонтами, поэтому за год удалось выполнить только 9 вылетов. В конце концов испытания самолета решили прекратить, сконцентрировав усилия на втором экземпляре Х-4 с более надежной системой питания двигателей.
Нортроп Х-4 № 2 впервые поднялся в воздух 7 июня 1949 г. До 1953 г. на нем было осуществлено 102 полета. Самолет испытывался по программе ВВС, затем его передали в распоряжение НАКА. На Х-4 летали такие известные испытатели, как Чарльз Егер и Фрэнк Эверест.
В отличие от своего английского "коллеги" Х-4 не стал самолетом-рекордсменом. Зато вся программа испытаний прошла без единой аварии и даже без сколь-либо серьезных летных происшествий. Были достигнуты максимальная скорость 1006 км/ч (М = 0,92), скороподъемность 39 м/с, потолок 12900 м.
Вместе с тем полеты Х-4 показали, что отсутствие горизонтального оперения не является панацеей от опасных явлений, возникающих на околозвуковых скоростях. При достижении М = 0,76 самолет начинал "рыскать" по курсу, эффективность элевонов снижалась, а на М = 0,88 возникали неконтролируемые колебания относительно всех трех осей.[20]
На основании результатов испытаний специалисты пришли к выводу о нецелесообразности применения схемы "бесхвостка" на реактивных самолетах, рассчитанных на околозвуковую скорость полета.

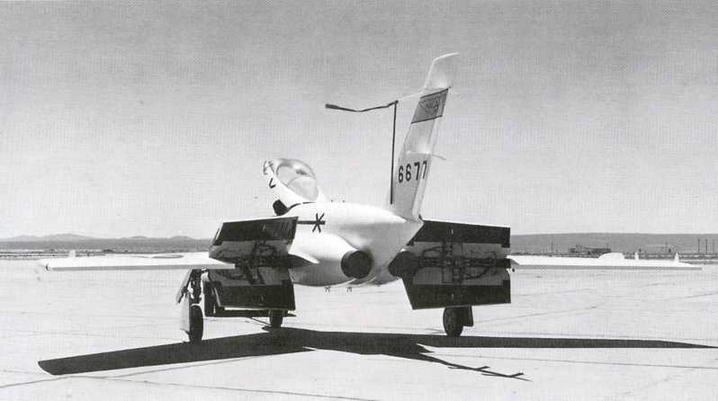

Нортроп Х-4 № 2 с раскрытыми аэродинамическими тормозами.
Тем не менее, один такой самолет-"бесхвостка" был создан, строился в серии и состоял на вооружении. Речь идет об американском палубном истребителе Чанс-Воут F7U "Катлэсс" ("Абордажная сабля").
В 1946 г. ВМС США, по примеру ВВС, занялось переоснащением своей авиации с поршневой на реактивную. Был объявлен конкурс на создание истребителя с околозвуковой скоростью полета. Победителем оказалась фирма Чанс-Воут, представившая проект двухдвигательного самолета-"бесхвостки".
Проектирование этого истребителя началось в августе 1945 г., вскоре после того, как конструкторы фирмы познакомились с немецкими материалами по реактивным самолетам. За основу будущей машины был взят проект бесхвостого истребителя фирмы Арадо. Использование такой схемы привлекало не только возможностью уменьшить коэффициент лобового сопротивления, но и компактностью такого самолета, что в условиях базирования на авианосцах отнюдь немаловажно.
Контракт с ВМС на постройку двух опытных истребителей XF7U-1 был подписан в июне 1947 г., год спустя начались их испытания. По схеме самолет несколько напоминал экспериментальный Нортроп Х-4, но имел более вытянутый вперед фюзеляж и расположенное на крыле двухкилевое вертикальное оперение. В отличие от других "бесхвосток" кили у него находились не на концах крыла, а приблизительно на 1/3 его размаха. Это сделали для того, чтобы, когда самолет находится на авианосце, концы крыла можно было складывать вверх. На крыле имелись элевоны, аэродинамические тормоза и автоматические предкрылки. Путевое управление обеспечивали рули направления на килях. Так же, как элевоны, они приводились в действие с помощью гидроусилителей. Двигатели — Вестингауз J-34, с тягой по 1360 кгс.
29 сентября 1948 г. летчик-испытатель Роберт Бейкер поднял "Катлэсс" в полет. Вскоре завод фирмы Чанс-Воут в Далласе выпустил первую партию из 14 истребителей F7U-1, вооруженных четырьмя 20-мм пушками. Они предназначались, главным образом, для войсковых испытаний. Результаты полетов оказались неутешительными: было потеряно пять самолетов, погибло два летчика.
Чаще всего аварии случались при взлете с палубы. После катапультного старта летчик, как обычно, резко брал ручку на себя чтобы начать подъем, но при отклонении элевонов вверх (а из-за сравнительно малого расстояния до центра тяжести их сделали необычно большими) подъемная сила крыла падала и самолет "проваливался". Трудной была и посадка, так как из-за отсутствия посадочных закрылков и относительно малого удлинения крыла ее приходилось выполнять под большим углом атаки.
