Столярное дело

Сборочный узел рамка дверки, сделанная из брусков, должна иметь направление волокон вдоль бруска. Профилировка брусков вокруг стекла или филенки, выполненная из того же дерева, усиливает зрительную надежность рамки. Для стекол и филенок в такой рамке с внутренней стороны выбирают четверть, а стекло или филенку вставляют ближе к внутренней кромке. Для простоты работы такая дверная брусчатая рамка может быть выполнена из прямоугольных брусков на шипах, а профилировка вклеивается во внутренний проем и в углах соединяется «на ус».

Узел спинка стула состоит из двух ножек, верхника, средника и задней царги. Между верхником и средником может быть вставлена деревянная решетка или фасонная вставка, составляющая основное украшение стула. Верхник либо вклеивают между ножек, либо накрывают им их. (Фасонный верхник всегда накрывает ножки.) Средник и царгу вклеивают между ножками. При широком верхнике средника может и не быть. Средник делают также при мягкой спинке.

Узел боковина стула состоит из передней и задней ножек, боковой царги и проножки. При широкой царге и наличии подлокотника (в этом случае передняя ножка делается высокой) проножку не вклеивают. Царгу и проножку вклеивают между ножками; подлокотник можно вклеивать так же, но можно и накрывать им переднюю ножку сверху. Если боковина выполняется из брусков, то направление волокон текстуры должно идти по длине брусков, если боковина стула выполнена как щит, в котором сделаны вырезы для ножек и боковины спинки (так выполнялись стулья и кресла в стиле ампир), то направление оклейки лучше делать так, как показано на рис. 24, чем просто сверху вниз («в рост»). Последний прием является довольно распространенным, но он менее грамотен. Без намека на каркасную сущность узла боковина выглядит непрочной.

Узел ножная рама стола состоит из двух ножек, между которыми вклеены царга и проножка. Если проножки не должно быть, то такой стол собирают из отдельных деталей, склеивают сразу целиком, вкруговую на ровной плоскости ножками вверх.

Узел крышка стола бывает двух видов: первый — это щитовая плоскость, оклеенная по контуру фасонным бортом из брусков, и второй — крышка, с приклеенной к ней непрерывной круглой или овальной царгой с внутренними бобышками или брусьями, в которые вставляют ножки.

Узел основание шкафа представляет собой рамку с вставным дном и наружной облицовкой. Если узел развит по высоте (для вставки в него выдвижных ящиков), то он превращается в комбинат, состоящий из двух однотипных рамочных узлов, связанных между собой вставкой из широких досок и разделительной стойки для ящиков (см. рис. 24,1),

Узел крышка шкафа представляет собой также брусчатую рамку с вставным дном и лицевой архитектурной оклейкой фасонными деталями (карниз).

При облицовке цоколя шпоном или массивом направление волокон текстуры должно следовать направлению волокон досок основания, т. е. быть горизонтальным, так как в нижней части необходимо выявить впечатление прочности, а оно всегда связано с конструктивным направлением волокон. Зритель должен как бы прочитывать устройство основания шкафа. Крышка шкафа должна иметь горизонтальное направление волокон текстуры лишь в деталях примыкания к стенкам и дверкам, где проглядывает контурная рамка узла. Выше можно применять любое направление волокон в соответствии с декоративным характером отделки (резьба, профилировка, плоскость, оклеенная шпоном), так как конструктивной работы эта часть узла не совершает. Соединение цоколя, стенок, крышки может быть неразъемным (в небольших шкафчиках). Тогда применяется шиповая связка или связка на шкантах. В шкафах, где стенка идет на всю высоту, цокольной коробки не делают, и шкаф по сути дела представляет собой ящик, поставленный вертикально.

Встроенные шкафные стенки состоят из таких сборочных узлов: решетчатых или глухих несущих стенок, имеющих упоры и вырезы для установки полок, шкафных комбинатов разного рода, деталей цоколя и карниза, а также навесных дверок, выдвижных ящиков. Ящичный комбинат (см. рис. 24,4) представляет собой пространственную систему из стенок, связанных горизонтальными поперечными рамками, между которыми вставлены ящики. Он также может быть в виде щитового открытого жесткого ящика, с боковыми направляющими рейками, на которых висят выдвижные ящики. Эти сборочные части изделия являются основой письменных столов, картотек, инструментальных, посудных шкафов и комодов разного рода.

Следует упомянуть еще об одном сборочном узле изделия — гибкой крышке, состоящей из планок, с профилем или без него, наклеенных плотно на прочную ткань. Крайняя планка делается толще остальных и в нее вклеивается ручка — грибок.

Ящики всех родов сборочных узлов внутри себя не образуют и бывают собраны из деталей — четырех стенок и дна, так что по сути являются комбинатами. Короткие и высокие вставные ящики, чтобы уменьшить перекос в проеме, и, следовательно, усилия при вытягивании, следует снабжать пазом на боковой стенке, прорезанным по уровню ручки ящика, в котором ходит направляющая планка.

Изображенные на рисунках структуры основных сборочных узлов и деталей мебели даются лишь для ориентировки и не являются рекомендацией по обязательному изготовлению точно таких вещей. Могут быть придуманы и иные структурные схемы предметов.

Определение структуры предмета особенно важно при изготовлении нескольких одинаковых вещей, когда приходится изготовлять серии идентичных деталей. Чаще всего это встречается при столярной отделке помещений и устройстве встроенной мебели.

Определив структурные характеристики предстоящего изделия, которое нужно выполнить, продумывают организацию процесса и технологию. Мастер-столяр в своем лице здесь должен соединять и руководителя работы, и технолога, и еще целый ряд смежных вспомогательных профессий. Организацию работы и последовательность операций целесообразно записать, сам предмет должен быть отражен в чертеже с учетом местных поправок на помещение, материал, фурнитуру и инструмент. На основании этих двух документов подбирают материал. А в столярном деле — это чрезвычайно важный этап, так как в ряде случаев наличие того или иного материала может существенно повлиять на замысел и соответственно на результат. Например, при нехватке ценного дерева на все изделие придется ограничиться крышкой или дверками, а остальную поверхность — оклеить шпоном. Следовательно, потребуется хвойный материал на основу под оклейку и соответствующий шпон и т. д. Не следует приступать к изготовлению части изделия с расчетом на то, что остальное доделается потом, когда материал будет. Это расхолаживает мастера, затрудняет оценку работы, приводит к излишнему захламлению помещения, а иногда и к поломке изготовленной части.

Одновременно подбирается лицевая и крепежная фурнитура: ручки, замки, ключевины, защелки, задвижки, полкодержатели, стяжки, петли вкладные и накладные. Нужно сказать, что украшение столярного изделия за счет фурнитурных деталей (развитых петель, оковок) свидетельствует о недостаточном использовании художественных возможностей дерева.

Для крупных изделий применяется фурнитура, имеющаяся в торговой сети, для маленьких — приходится самим изготовлять петли и обрамление ключевин, что является таким же увлекательным занятием, как и само столярное дело. Иногда умело сделанная ключевина служит украшением всей вещи. Накладки ключевин делают из металла, кости, перламутра и обрабатывают как инкрустацию. На рис. 25 показаны некоторые виды самодельных предметов столярной фурнитуры.

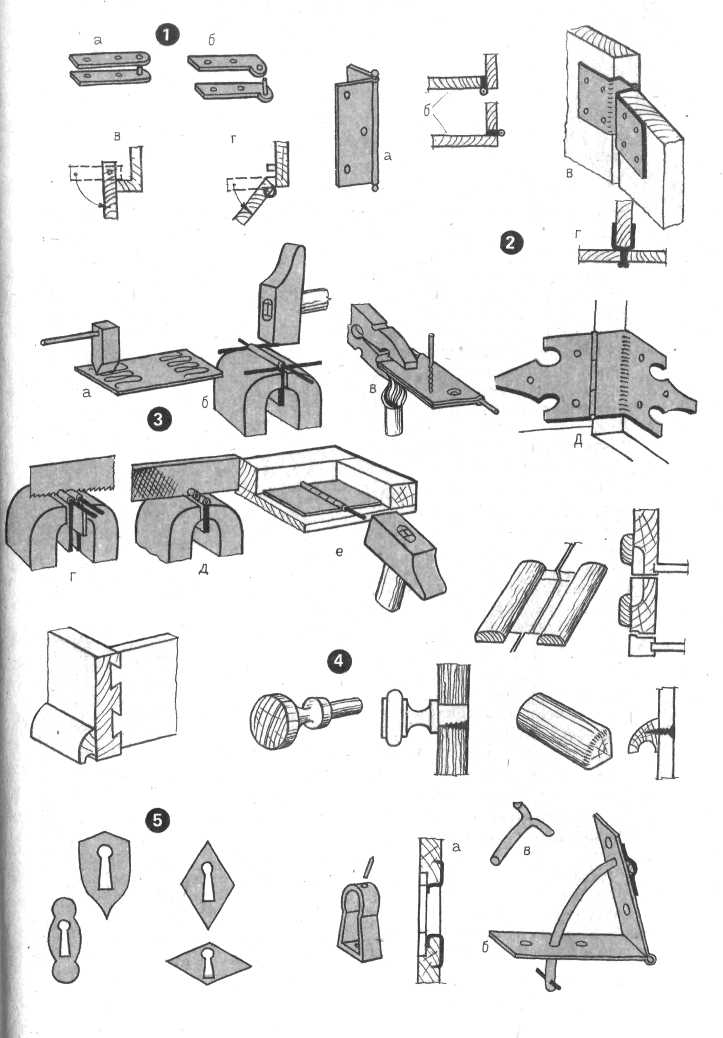

Рис. 25. Мебельная фурнитура

1 — пяточные петли: а — прямые; б — выносные; в, г — приемы установки дверок на петлях; 2 — карточные петли: а — общий вид; б — расположение на дверке; в, д — изогнутые петли (угловая и средняя); г — установки для двух дверок на торце поперечного щита; 3 — изготовление миниатюрных петель: а — лужение; б — обжим; в — спайка; г — прорезание карт; д — выем гнезд; е — забивка оси; 4 — примеры деревянных ручек ящиков; 5 — ключевины: а — крепление ключевины на потайных кляммерах изнутри; б — ограничитель подъема крышки; в — конец ограничителя

Организация рабочего процесса. Подобрав материал, следует организовать рабочее место. Основное внимание здесь уделяется распределению инструмента относительно верстака так, чтобы его удобно было брать и класть обратно, режущие части инструмента находились бы в сохранности и инструмент не засыпался бы стружкой и опилками. Пилы следует вешать на стену, рубанки всех видов укладывать боком на щит с упором или бортами против соскальзывания, стамески и долота — в стойку или гребенку. Молоток и киянку кладут рядом с рубанками, точильные камни — в отдалении, у источников света. При наличии постоянного верстака нужно сделать для этого подверстачную полку. Если верстак съемный, делают специальный щиток, располагаемый рядом на козелках или табуретах. Под стружки и опилки, падающие на пол или сметаемые туда, следует уложить клеенку для того, чтобы они застревали в каких-либо предметах и щелях, откуда их пришлось бы долго вычищать. Для уборки необходимы мягкая щетка или небольшой веник и пылесос.
