Столярные и плотничные работы

Если в каждой детали на боковой стороне имеется паз по всей длине, в который вставляют соединяющую рейку, то такой тип соединения называют боковым на вставную рейку (рис. 51, б). Если на боковых сторонах снята четверть и детали крепят с их помощью, то такое соединение называется боковым в четверть (рис. 51, в).

Следующая разновидность этого соединения – боковое в паз и гребень, которое имеет несколько типов в зависимости от качества гребня. Этот паз может быть как треугольным (рис. 51, д), так и прямоугольным (рис. 51, г). Первый тип чаще всего используют при устройстве паркета, второй применяют при составлении полотна для двери.

Для устройства внешних стен здания или крыши используют такой тип бокового соединения, который способствует лучшему стоку осадков с поверхности и большей защите покрытия от разрушающего воздействия атмосферных явлений. Такой тип соединения называют боковым внахлестку (рис. 51, е). Соединяют детали следующим способом: под нижнюю планку кладут тонкую рейку и закрепляют гвоздями верхний боковой край детали, затем устанавливают следующую планку, чтобы нижний ее край выступал на 1/4 толщины планки, и также закрепив ее несколькими гвоздями.

В качестве декоративного приема чаще всего используют боковое соединение с перекрытием (рис. 51, ж), которое не только украшает поверхность, но и способствует большей звукоизоляции и теплоизоляции. Такое соединение выполняют следующим образом: сначала через промежуток, равный половине ширины планки, настилают первый ряд. Затем сверху на детали устанавливают второй ряд, который закрывает пустоты.

Для соединения сразу нескольких деталей в одно целое можно использовать сплачивание с наконечником (рис. 52).

Рис. 52. Сплачивание с наконечником.

Этот тип соединения требует одинаковой выемки с боковой стороны одиночной детали и с торцевой стороны соединяемых деталей. Чаще всего его используют при составлении паркетных полов.

Щиты собирают с помощью шпонок, а для крепления торцов используют наконечники в паз и гребень со вклейкой или наклейкой рейки. Обе этих конструкции требуют дополнительного закрепления клеем (рис. 53).

Рис. 53. Виды соединения досок в щиты: а – с наконечником в паз; б – с наконечником в гребень.

Угловые соединения

Такой тип креплений чаще всего используют в креплении оконных, дверных блоков, парниковых рам, элементов скамеек и качелей. Угловое соединение отличается от других тем, что сплачиваемые детали располагают по отношению друг к другу под углом в 90°. В зависимости от использованных креплений все угловые соединения разделяют на соединения на шип и на ус.

Угловые соединения могут быть Т-образные и L-образные.

L-образные угловые соединения (они также носят название концевых) имеют множество вариантов: от простого – вполдерева, до наиболее прочного – на тройной шип (рис. 54).

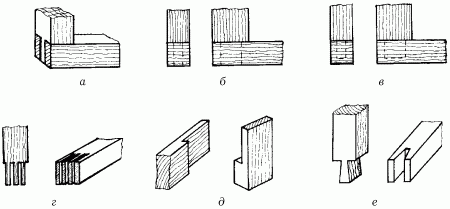

Рис. 54. Угловые концевые соединения: а – с одинарным открытым сквозным шипом; б – с одинарным сквозным потайным шипом впотемок; в – с одинарным глухим шипом впотемок; г – с тройным открытым сквозным шипом; д – в прямую накладку вполдерева; е – в сквозной «ласточкин хвост».

Угловые соединения на шип имеют несколько разновидностей. Сквозное соединение на шип (рис. 54, а, б, г) может иметь в своей конструкции от 1 до 3 шипов, причем с увеличением количества шипов увеличивается и прочность крепления. Несквозное соединение отличается от сквозного тем, что шиповое крепление происходит в середине деталей и внешне остается незаметным. В этом случае внутри заготовок делают небольшие углубления под шипы, которые немного глубже, чем сами шипы, чтобы осталось место для клея (рис. 54, в).

Угловые соединения на ус отличаются тем, что стороны деталей, соединяющихся между собой, срезаны под углом в 45°. Так же как и соединения на шип, крепления на ус могут быть сквозными, при которых видно сплачивание, и несквозными, когда само крепление зафиксировано внутри деталей.

Сквозное соединение на ус (рис. 55) укрепляют как одним шипом, так и тремя.

Рис. 55. Угловое сквозное соединение на ус.

Принцип крепления здесь такой же, как при угловом несквозном на шип. При несквозном соединении на ус разглядеть положение шипа невозможно. Здесь в равной степени могут использоваться как круглые шипы, так и плоские – крепление от этого ни в коей мере не ослабеет (рис. 56).

Рис. 56. Угловое несквозное соединение на ус.

Но при выборке древесины под шипы обязательно делают гнезда немного больше, чем сами шипы, чтобы потом заготовки легко соединялись между собой.

Шиповые соединения выполняют на клею. Их делят на концевые, угловые и ящичные.

Существует очень много вариантов таких соединений (рис. 57).

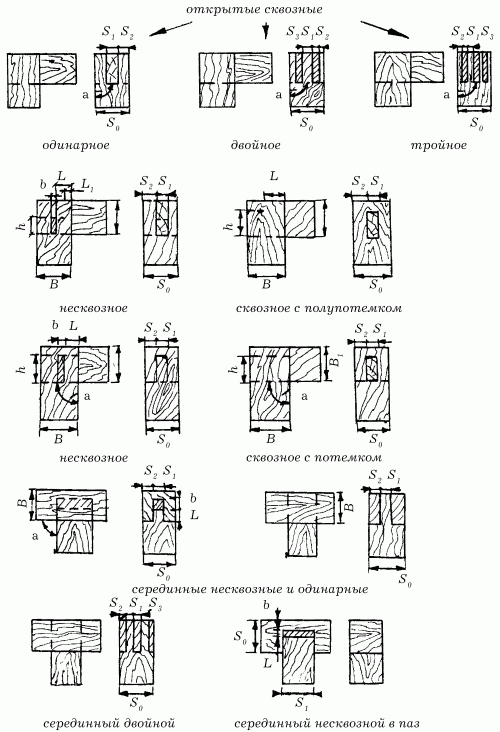

Рис. 57. Угловые шиповые соединения.

Например, угловые концевые соединения можно делать со сквозным шипом, со сквозным или несквозным шипом впотемок. Такие соединения применяют при вязке брусьев створок, фрамуг, форточек, дверей и т. п.

Для строительства дома или возведения крыши необходимо освоить еще два типа соединения: угловая врубка и врубка в лапу.

Угловую врубку можно отнести к угловым типам креплений, т. к. детали по отношению друг к другу находятся под определенным углом.

В зависимости от величины угла различают два типа такого соединения, которые в одинаковой степени перпендикулярно направлены на действующую силу соединения – сжатие.

Первый из них используют только тогда, когда угол между деталями не превышает 45°. Сначала вытесывают древесину со вставной деталью, а затем подгоняют под нее поверхность основания (рис. 58).

Рис. 58. Угловая врубка. I тип.

Второй тип соединения требует угла не меньше 45° между соединяющимися деталями. Врубку здесь делают несколько иначе, чем при первом типе. Она представляет собой две плоскости, расположенные под разными наклонами к первоначальной поверхности основания (рис. 59).

Рис. 59. Угловая врубка. II тип.

Врубку в лапу используют только при строительстве сруба стен или колодца. Чаще всего такое крепление делают простым, так как оно и без того прочное, но встречаются и некоторые усложнения конструкции в виде дополнительных накладок. Чтобы получилась врубка, обтесывают конец бревна, сформировав куб, а затем делят его стороны на 8 частей.

Затем из куба на торцевой поверхности вырубают трапецию, одно основание которой составляет 6 частей, а другое – 4 части.

Лапа со стороны вдоль волокон должна иметь форму трапеции, постепенно сужаясь к основанию бруска. Возле бруска толщина трапеции должна составлять примерно 2–3 части, а с торца не больше 6 частей (рис. 60).

Рис. 60. Врубка в лапу.

При соединении бревен таким типом крепления готовый сруб будет выглядеть так, как показано на рис. 61.
