Например, диаметр заклепки – 5 мм, значит, расстояние от кромки составляет 1,5 х 5 = 7,5 мм; 3 х 5 = 15 мм – это шаг между отверстиями для заклепки.

После разметки линии шва и центров отверстий определяют диаметр сверла. Его подбирают на 0,1–0,2 мм больше, чем диаметр заклепки, а затем сверлят ряд отверстий. Если планируют использовать заклепки с потайными головками, то отверстия зенкуют коническими зенковками, то есть растачивают на конус. Глубина расточки составляет 0,8 диаметра заклепки.

При использовании заклепок с полупотайными, полукруглыми или коническими головками с отверстия снимают фаску на глубину 1,0–1,5 мм. Затем в него вставляют клепку и под ее головку подкладывают поддержку так, чтобы головка вошла в углубление. После этого легкими ударами молотка с помощью натяжки плотно сжимают детали между собой.

Следующий момент – это небольшое расплющивание выступающего кончика стержня заклепки, насаживание на него обжимки и формирование головки ударом молотка по ней. Точно так же обрабатываются все остальные заклепки шва (рис. 69).

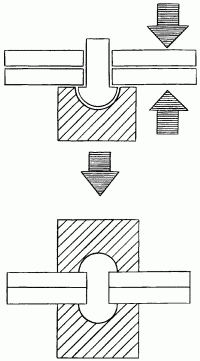

Рис. 69. Последовательность установки заклепки.

При установке заклепок с потайной головкой можно вместо поддержки обойтись любой массивной металлической пластиной с плоской поверхностью. Хорошо для этих целей подходит небольшая наковальня. После установки заклепок их расплющенные выступающие концы обрабатывают напильником.

В том случае, если соединение должно быть подвижным, увеличивают диаметр отверстия и делают его на 0,3–0,5 мм больше, чем диаметр заклепки, а под оба ее конца подкладывают металлические шайбы.

Для того чтобы разобрать соединение деталей, выступающие головки заклепок срубают зубилом, стачивают напильником или электронаждаком; потайные заклепки высверливают дрелью. Стержни, которые остаются в отверстиях, выбивают с помощью кернера.

Болты используют для того, чтобы соединять между собой бревна, брусья или толстые доски в несущих конструкциях.

В зависимости от толщины балок их диаметр может колебаться в пределах от 10 до 30 мм, а по длине такие крепления могут достигать 70–90 см. При выборе размера болта обязательно должна учитываться толщина балки.

Чтобы установить болт в бревно, просверливают сквозное отверстие, чуть меньшее диаметра болта. Затем на выбранный болт надевают шайбу, которая предотвращает вдавливание шляпки болта в массив древесины. Надеваемая на болт контргайка предотвращает ослабление крепления. Такой собранный болт вбивают в массив. Выступающий конец болта также снабжают шайбой и контргайкой. На него надевают гайку, которая до предела затягивает всю конструкцию.

Чтобы не сорвать резьбу, важно правильно определить длину ключа. Для этого величину диаметра резьбы, выраженную в миллиметрах, нужно умножить на 15. Например, диаметр резьбы равен 10 мм, при умножении получается, что гаечный ключ должен иметь длину 150 мм. Такой ключ позволит нормально затянуть гайку и избежать срыва резьбы.

Правильно выполненное соединение – это когда концы болтов выступают над поверхностью гаек примерно на 2–3 витка резьбы.

Если конструкция, соединенная болтами, будет подвергаться атмосферным воздействиям, то, чтобы не допустить ржавчины, резьбу болтов и гаек перед завинчиванием покрывают тонким слоем машинного масла.

При отвинчивании туго затянутой гайки применяют ключ более длинный, чем при завинчивании. Если это не помогает, то можно попробовать осторожно постучать молотком по рукоятке надетого на гайку ключа так, чтобы сдвинуть ее с мертвой точки. Задача существенно осложняется, если у гайки сорваны или скруглены углы ее граней. В этом случае их восстанавливают напильником.

Заржавевшее соединение перед отвинчиванием смачивают керосином, а наросты ржавчины сбивают легкими ударами молотка по головке винта и по бокам гайки. Поврежденную резьбу на выступающем конце болта исправляют с помощью тонкой ножовки по металлу или напильника.

Хомуты используют для крепления двух балок или толстых досок. Это крепление многим известно из слесарного дела, когда необходимо заделать на время дыру в водопроводной трубе до прихода слесарей.

Чаще всего для крепления несущих конструкций используют хомуты из нержавеющей стали, которые представляют собой полоски толщиной 8–16 мм и шириной от 28 до 105 мм. Хомуты могут быть прямоугольными, квадратными и круглыми и использоваться в зависимости от формы соединяемых деталей. На место крепления двух или более досок или балок устанавливают одну половину хомута, с другой стороны на этом же уровне устанавливают вторую часть и затягивают их болтами.

Уголки представляют собой металлические полоски из нержавеющей стали с несколькими отверстиями для крепления. Уголки могут быть прямыми или комбинированными. В последних имеется еще одна планка, расположенная под углом 45°. Различная толщина и ширина уголков позволяет их использовать и при креплении оконных рам, дверных полотен, ворот и т. п.

Накладки применяют при соединениях в торец или при наращивании. Они представляют собой стальные пластины различной толщины, длины и ширины в зависимости от наращиваемых деталей. Вдоль пластины располагается несколько отверстий для закрепления накладок на древесине. Обычно соединяют их с помощью шурупов или болтов.

Строительные скобы используют для крепления всевозможных деревянных конструкций. Внешне они представляют П-образные или S-образные прутья из толстой квадратной или цилиндрической стали, достигающие в длину 45–55 см. Различные типы скоб используют при различных типах соединений. Наиболее часто встречаются прямые скобы, концы которых направлены в одну сторону. Лучшего соединения балок между собой достигают при использовании развернутой или S-образной скобы. Концы такой скобы располагают параллельно друг другу. Если необходимо максимально закрепить деревянное соединение, то лучше всего использовать повернутую скобу, один конец которой загибают под углом 45°.

Глухари. Этот тип крепления чем-то напоминает концы скобы. Именно их используют при закреплении оконных блоков и дверных коробок в проемах. Длина глухарей может колебаться от 10 до 12 см.

Соединение деревянных деталей с помощью клея

Без клея практически невозможно обойтись при соединении деталей. При склеивании древесины используют клей, который должен быть прозрачным, светлым, не изменять цвет древесины, не слишком быстро схватываться, чтобы можно было легко удалять его излишки, а внутри шва он должен способствовать предохранению древесины от гниения и проникновения внутрь микроорганизмов.

Клеи

Существует два основных типа клеев: природные, из компонентов животного, минерального или растительного происхождения, и синтетические, изготовляемые только из искусственных ингредиентов.

Глютеиновые клеи бывают костными и мездровыми. Они относятся к клеям животного происхождения.

Мездровый делается из подкожного слоя шкур животных – мездры и обрезков шкур, отходов и т. д. Костный клей делается из обезжиренных и очищенных костей, рогов и копыт. Обычная упаковка глютеиновых клеев – сухие плитки длиной 150–200 мм, шириной 80–100 мм и толщиной 10–15 мм. Встречается клей и в виде гранул, крупинок, опилок или чешуек. Эти виды более удобны, так как быстро набухают в процессе приготовления.
