Для надежной фиксации труб во время нарезания резьбы и прочих подобных операций нужен трубный прижим, установленный на массивном основании. Устройство и принцип работы простейшего прижима ясны из рис. 68, а.

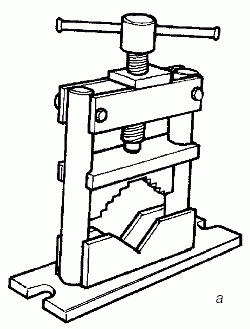

Рис. 68. Приспособления, необходимые для фиксации, разрезания и сгибания труб: а – прижим трубный

Есть и более сложные по конструкции прижимы, например с откидной верхней частью (позволяет заводить трубу сбоку). Правда, поскольку в большинстве случаев обрабатываемый конец трубы все равно должен выступать из прижима на минимальную длину, практического значения такая боковая «загрузка» не имеет. В комплекте с прижимом применяется и другое устройство – так называемый труборез (рис. 68, б). Преимущества работы труборезом особенно ясно проявляются, если приходится многократно резать трубы большого диаметра.

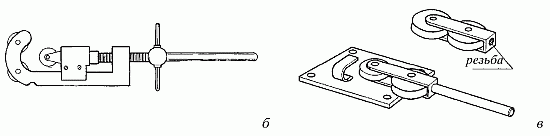

Рис. 68 (продолжение). Приспособления, необходимые для фиксации, разрезания и сгибания труб: б – труборез; в – стационарный трубогиб

Конструктивно труборез представляет собой прочную стальную обойму, рассчитанную на охват труб большого сечения (до 100 мм). В обойме за-креплены дисковые резцы из особо прочной высокоуглеродистой инструментальной стали.

Положение резцов относительно друг друга можно регулировать: обычно один или два резца устанавливают на подвижной части обоймы, которая посредством резьбового штока перемещается в плоскости разреза. В простейших (но от того не менее эффективных) моделях труборезов подающий шток служит одновременно рукояткой.

Никакая, даже самая совершенная, ножовка по металлу не позволит сделать такого чистого и ровного разреза, как труборез. Кроме высокого качества конечного результата, он заметно сокращает время, необходимое, чтобы разрезать трубу «серьезного» диаметра. Да и затрата сил при использовании трубореза значительно ниже, чем потребовала бы работа обычной ножовкой. При работе со стальными трубами их приходится не только резать или соединять. Прокладывая коммуникации, вы обнаружите, что далеко не всегда можно ограничиться соединением разных участков под прямыми углами. На практике почти никогда не удается избежать того, что отдельные участки пересекаются.

Для того чтобы одна труба могла обогнуть другую, оставаясь в целом в одной плоскости с первой, в месте пересечения на огибающем участке должен быть соответствующий изгиб (на языке профессионалов он называется скобой).

Помимо пересечений, часто возникает необходимость завернуть трубу в обратном направлении (так называемый калач) или изменить положение участка трубопровода, не меняя его направления, – согнуть трубу «уткой».

Кроме того, когда кран находится в конце участка трубопровода, подводку часто осуществляют не врезкой, а поворотом трубы, просто подводя ее к месту установки. Это позволяет обойтись без угольника, сэкономив, вдобавок, время на нарезание резьбы.

Механизировать и сделать более точным изгибание труб призваны специальные устройства – трубогибы (рис. 68, в). Самое главное преимущество трубогиба в том, что его ролики служат одновременно «калибрующим» приспособлением, помогая соблюдать правильный радиус изгиба в зависимости от диаметра трубы. В противном случае было бы почти неизбежным нарушение просвета, деформация стенок или даже разрыв.

Как и труборезные устройства, трубогибы бывают стационарные и ручные. Как правило, они снабжаются набором роликов-шаблонов с соответствующими им опорными роликами под разные диаметры труб. Показанный на рисунке стационарный трубогиб называется станком Вольнова и позволяет производить практически все типы изгибов на трубах разного диаметра.

Фиксирующая скоба надежно обеспечивает неподвижность изгибаемой трубы, длинная рукоятка служит хорошим рычагом и помогает, не прикладывая титанических усилий, согнуть на требуемый угол практически любую трубу, даже самую толстостенную. Опорный ролик и ролик-шаблон собраны в едином блоке, что облегчает «настройку» приспособления и ускоряет работу.

Другое немаловажное преимущество трубогиба в том, что он одинаково успешно «работает» и с длинной трубой, и с самым коротким отрезком. Таким образом, вышеназванные «калачи» и «утки» можно изготавливать как отдельные конструктивные элементы будущего трубопровода, что заметно упрощает его монтаж.

Кстати, прежде чем приступить к монтажу, следует еще запастись соединительной арматурой – фитингами (рис. 69). Они понадобятся для сборки отдельных участков трубопровода, для временной заглушки концов, для соединения труб разного диаметра и устройства ответвлений.

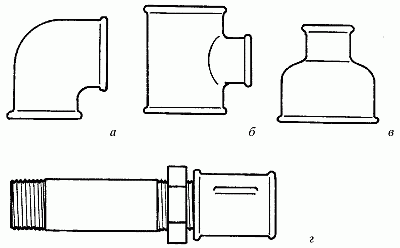

Рис. 69. Виды фитингов: а – угольник; б – переходный тройник; в – переходная муфта; г – сгон в сборе с прямой муфтой и контргайкой

Как уже говорилось, резьбовое соединение всегда следует предпочесть сварному. Соединение труб на резьбе позволяет производить в будущем замену и ремонт отдельных участков без демонтажа всей сети (что в ряде случаев бывает вообще невозможно), кроме того, соединение на резьбе доступно практически любому, тогда как сварочные работы требуют не только дорогостоящего оборудования, но и соответствующей квалификации. Таким образом, соединительные фасонные части (они же – фитинги) являются чрезвычайно важными элементами трубопровода.

Они могут быть изготовлены из стали или ковкого чугуна. Последние имеют утолщения-буртики по краям, а муфты из чугуна – еще и продольные ребра. Принципиального значения разница в материале не имеет, однако, закупая набор тройников, муфт и прочих фасонных частей, следует учитывать, что стальные фитинги могут быть изготовлены в любой полукустарной мастерской. Многие из соображений экономии отправляются на ближайший базар-барахолку, где можно также найти долговечные чугунные фитинги, бывшие в употреблении. Обратите внимание на качество: участки с сорванной резьбой допускаются только при условии, что в сумме их длина не превышает 10% общей длины резьбы. Торцы фитингов должны быть ровными и строго перпендикулярными к оси изделия, а резьба – чистой, без рванин и заусенцев.

Для соединения труб одинакового диаметра нужна прямая муфта, трубы разных сечений соединяются переходной муфтой. Угольники нужны для изменения направления трубопровода, а крестовины и тройники применяют для устройства ответвлений. Отрезок трубы с короткой резьбой на одном конце и длинной – на другом называется сгоном. Он применяется в сочетании с двумя муфтами и контргайкой для тех соединений, которые могут потребовать разборки. Не забудьте также запастись несколькими пробками-заглушками; они понадобятся, если сеть трубопроводов предусматривает подключение в будущем дополнительных приборов, продолжение отдельных участков и т. д.

Собирая трубопроводы, нарезать резьбу под фитинги придется не раз и не два. При этом неправильно нарезанная резьба может свести на нет труд нескольких часов – хорошо еще, если отрезок трубы не был отмерен строго по месту. Иначе из-за этих двух-трех сантиметров, которые «украла» запоротая резьба, придется повторять весь цикл операций сначала: отмерять и отрезать новый кусок трубы, гнуть его, зачищать напильником торцы и т. д.

Чтобы застраховаться от подобных неприятностей, нужен специальный вороток (плашкодержатель) с направляющим фланцем – цилиндрическим выступом, внутренний диаметр которого соответствует внешнему диаметру трубы. Он не даст перекосить плашку в самый ответственный момент, когда нарезается первая нитка резьбы.

Если предстоят работы с трубами разного диаметра, таких воротков нужно несколько. В усовершенствованной модели такого воротка фланец при нарезании резьбы не просто скользит по трубе, а наворачивается на специальную втулку, которая, в свою очередь, заранее закрепляется на трубе стопорными винтами.

Другое полезное устройство для нарезания резьбы – вороток-трещотка. От обычного плашкодержателя отличается тем, что вместо двух рукояток имеет одну, закрепленную на обойме с холостым обратным ходом. Этим воротком можно нарезать резьбу даже в самых труднодоступных местах.
