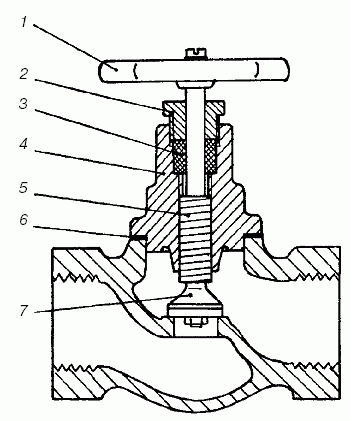

Рис. 72. Устройство вентиля: 1 – маховик; 2 – втулка; 3 – набивка сальника; 4 – корпус головки; 5 – резьба штока; 6 – изоляция; 7 – клапан с прокладкой

Между корпусом и вентильной головкой может быть полужесткая прокладка, изготовленная из паронита, либо же соединение уплотняется льняной прядью с пропиткой.

Отличия в конструкции вентиля по сравнению с рассмотренным выше краном связаны с самим предназначением вентиля. Поскольку его рабочее состояние – «открыто», каждый элемент конструкции должен быть более надежным. Особенно большую нагрузку испытывает контрольный вентиль на вводе. Если прокладка в клапане крана может быть закреплена без фиксации (просто вставлена в клапан, имеющий вид диска с бортиком), то клапан вентильной головки имеет прокладку, закрепленную гайкой с шайбой на центрирующем выступе шпинделя. Такая конструкция узла вполне оправданна, ведь он находится под постоянным воздействием напора воды.

Корпус вентиля может быть выполнен из ковкого чугуна, стали или латуни. Стальной шток в сочетании с чугунной головкой корпуса имеет одну неприятную особенность – со временем сталь ржавеет, намертво срастаясь при этом с чугуном. Приходится поэтому при ремонте устанавливать новую головку корпуса в сборе со штоком. Латунный шток в чугунном вентиле выдерживает более долгий срок эксплуатации.

Поскольку вентиль, в отличие от крана, рассчитан на установку в магистрали (а не в конце трубы), следует соблюдать правила установки во избежание возникновения гидравлических сопротивлений. Правило это простое, между тем проконтролировать установку зачастую забывают. В результате вода проходит внутри корпуса вентиля в обратном направлении, нежели это предусмотрено самой конструкцией. Хорошего в этом мало – давление на клапан с прокладкой неоправданно возрастает, повышается давление в трубопроводе перед вентилем (в результате увеличивается нагрузка на уплотнения резьбовых соединений), а напор на выходе из вентиля снижается. Для контроля правильно-сти установки корпус вентиля имеет на наружной поверхности стрелку, обознача-ющую направление нормального прохода воды. Устанавливая новый вентиль, не забывайте свериться со стрелкой-указателем.

Во избежание неожиданных сюрпризов все вентили должны своевременно проходить профилактический осмотр (проверку целостности прокладок и других элементов, надежность запирания, отсутствие просачивания воды из-под сальниковой набивки).

Защита труб от ржавчины

Самый простой способ предотвратить протекание труб вследствие коррозийных разрушений – свищей, расхождения швов в местах изгибов и про-чих – покрыть трубы внутренней разводки каким-либо из приведенных ниже составов.

Для защиты труб холодного водоснабжения, которые постоянно находятся в условиях повышенной влажности, применяют грунтование составами ФЛ-053, ГФ-021, ГФ-032, КФ-ОЗО, ПФ-046, а также ЭП-076 и ХС-068. Можно также приготовить смесь из 1 массовой доли олифы на 3 массовых доли смеси из равных частей свинцового и железного сурика. Вообще же, трубы холодного водоснабжения можно покрывать эмалью или краской любого типа, в отличие от «горячих» труб, которые можно красить только масляной краской, применяя в качестве грунтовки готовую свинцово-суриковую грунтовку № 81 или аналогичную ей.

Трубы, проходящие скрытно, требуют более надежной защиты, т. к. доступ для контроля степени коррозии к ним обычно ограничен. Вообще, все трубопроводы, контактирующие с холодным воздухом, следует защищать заранее, еще во время прокладки коммуникаций. В противном случае они будут быстро разрушаться под влиянием конденсата. Неплохой выход из ситуации – прокладывая трубопроводы, покрывать их раствором казеинового клея с цементом в соотношении 3 : 1.

Предварительно трубы очистите от ржавчины, если она уже была на них, и только лишь после этого наносите защитное покрытие. По мере высыхания слой раствора тщательно проолифьте и покройте масляной краской.

Есть также выход из ситуации, который не требует предварительного удаления старой краски и зачистки проржавевших участков путем утомительного ошкуривания или шабрения. Применяется этот способ также для защиты труб от образования конденсата и не требует грунтования – на трубы наносят слой карболата толщиной 4–5 мм, разравнивая его мокрыми руками. Через сутки-двое покрытие достаточно затвердеет. Если отдельные участки не получились гладкими, их шлифуют мелкой наждачной шкуркой, после чего окрашивают эмалью или масляной краской.

Ремонт кранов

Самая нагруженная и в то же время самая уязвимая деталь крана – прокладка клапана. Разумеется, и сам клапан, и шток, и даже корпус имеют свои слабые места, однако только от прокладки требуется такое труднодостижимое сочетание, как прочность и эластичность. Для того чтобы надежно запереть седло клапана, она должна быть в достаточной мере упругой (сравните с паровым вентилем: он не имеет прокладки на клапане, хотя конструктивно и не отличается от вентиля водопроводного, их даже часто путают между собой, а между тем гладкая латунная поверхность клапана парового вентиля практически не держит воду в случае ошибочной установки последнего в водопроводную магистраль). Итак, прокладка водопроводного крана должна быть упругой и эластичной для плотного прилегания к гнезду. В то же время ей приходится работать в тех же условиях, что и остальным деталям крана – латунным или стальным.

Понятно, что прокладка изнашивается прежде всего. Поэтому должна быть возможность ее легкой и беспроблемной замены. Достигается это конструкцией клапана и его сопряжением с прокладкой. Все прокладки завод-ского изготовления унифицированы в зависимости от диаметров кранов, для которых они предназначены, а крепление прокладки к клапану обеспечивает одновременно надежную фиксацию прокладки и легкость ее замены.

Гнездо клапана может иметь центрирующий выступ с нарезанной резьбой под гайку (гайка с шайбой крепит прокладку по месту установки), либо прокладка удерживается на месте за счет того, что ее центральная, более тонкая часть накалывается на заостренный конец шпинделя – в этом случае на месте прокладку удерживает только свойство ее упругости; прокладка как бы обхватывает, обжимает шпиндель. Одновременно она не дает и самому клапану сместиться со своего места. Дополнительную надежность такому креплению придает то, что прокладка при установке с усилием вдавливается в гнездо клапана, утапливаясь на часть своей толщины между его стенками.

Замена прокладки с последним вариантом закрепления происходит без всяких проблем. Достаточно только вырезать необходимую прокладку из набора и, вывинтив головку крана в сборе, снять с центрирующего выступа шпинделя клапан вместе с прокладкой. Затем нужно наколоть центральную часть новой прокладки на заостренный наконечник центрирующего выступа. Единственное обязательное условие, которое необходимо соблюдать при замене прокладки, относится и к любому ремонту водораспределительной и запорной арматуры вообще: требуется прежде, чем выкручивать из корпуса головку крана, перекрыть воду контрольным вентилем, а также предварительно открутить маховик. Последнее требование вызвано тем, что, выкручивая головку крана в положении «закрыто», пришлось бы преодолевать распорное усилие, создаваемое упирающимся в гнездо клапаном. Нагрузки на резьбу штока, шпинделя, внутреннюю резьбу головки, а также на сам клапан в этом случае неоправданно возросли бы.

Не так просто обстоит дело с заменой прокладки в тех кранах, в которых конструкция клапана предусматривает крепление прокладки шайбой и гайкой. В кранах холодной воды прокладка может прослужить без замены до-статочно долго, и за это время успевает произойти коррозийная сварка – гайка намертво срастается с железной шайбой и со стальной резьбовой шпилькой.

Часто, разобрав такой кран, обнаруживают, что прокладка настолько износилась, что может даже частично отсутствовать на предназначенном ей месте, а гайка с шайбой давно уже ничего не удерживают, превратившись в бесформенный нарост на конце шпильки.

Разобрать соединение, чтобы установить новую прокладку взамен сносившейся, подчас довольно не просто. Дело усложняет то, что для отворачивания гайки (обычно – латунной) применяют обыкновенные пассатижи как самый распространенный домашний инструмент. Превышение допустимого усилия – и вот уже у гайки сорваны грани, а то и нарушена резьба шпильки. Приходится заменять весь вполне исправный шток на новый, а поскольку продаются они чаще всего в сборе с головкой крана, то получается, что из-за одной маленькой гайки затраты на замену прокладки чрезмерно возрастают. Как меру профилактики советуем при очередной замене прокладки поменять железную или латунную гайку на стальную никелированную.
