Для прокладки системы канализации используются чугунные трубы. Отливают чугунные канализационные трубы и фасонные части к ним из серого чугуна, который поддается обработке режущим инструментом. Защита от коррозии – покрытие из нефтяного битума или слой забеленного чугуна повышенной прочности.

Стенки трубы не должны иметь шлаковых включений, свищей и швов. Материал на изломе должен быть плотным, однородным и мелкозернистым. Чугунные трубы проверяют не только путем внешнего осмотра, но и на слух: трещины и другие скрытые дефекты проявляются простукиванием.

Соединение чугунных труб – раструбное, и качество стыков имеет особенно большое значение. Чугунные канализационные трубы выпускаются с раструбами длиной от 60 до 80 мм, с толщиной стенок не ниже 10–12 мм и длиной от 2 до 7 м. Нормальная ширина зазора при стыке, достаточная для надежной изоляции, составляет 5–6 мм для труб диаметром 50–100 мм.

В ассортимент фасонных частей входят колена и отводы (угол разворота от 110 до 150°), а также прямые и косые (45 и 60°) тройники, переходные патрубки и так называемые ревизии – колена и прямые патрубки с за-крепленной на шпильках крышкой.

Краны и вентили

Краны относятся к элементам водоразборной арматуры и служат для запирания или отпирания подающей трубы. Таким образом, в закрытом положении кран постоянно находится под давлением и должен эффективно его сдерживать, а также регулировать расход воды при открывании. Эта задача решается тем или иным конструктивным исполнением.

В традиционных кранах с прокладками запирание и отпирание происходят по принципу превращения вращательного движения маховика в поступательное движение штока.

Сам кран представляет собой стальной или латунный корпус той или иной формы с носиком-изливом – с одной стороны, и резьбовым патрубком для подключения подводящей трубы – с другой. Корпус крана – обыкновенная отливка и никаких отдельных деталей не имеет. Задача корпуса (кроме того, чтобы собирать вместе всю конструкцию) состоит в том, чтобы повернуть поток воды под углом и заставить ее проходить через круглое отверстие.

Это отверстие, или окно, с плоской ступенькой по окружности, называется седлом. К нему и прижимается прокладка клапана, надежно перекрывая путь воде. В корпус крана ввинчен рабочий узел, т. е. головка крана. Именно с ней и приходится иметь дело, ликвидируя поломку.

Головка крана (рис. 70) состоит из нескольких деталей, именно она и переводит вращение маховика в возвратно-поступательное движение. Корпус головки крана может быть как стальным или латунным, так и металло-керамическим (в более новых кранах). На корпусе есть резьба, посредством которой головка в сборе устанавливается в корпусе крана. Внутри головки также есть резьба, опираясь на которую, движется шток с клапаном. На штоке жестко закреплен клапан с прокладкой, а хвостовик штока имеет отверстие с внутренней резьбой под болт, соединяющий его с маховиком. Таким образом, маховик, шток и клапан представляют собой единую конструкцию. Предположим, наш кран открыт. Вращая маховик, вы заставляете шток как бы ввинчиваться в головку, двигаясь вниз, при этом клапан плотно прижимает прокладку к седлу в корпусе крана. Поворачивая маховик в обратную сторону, вы открываете воду и можете регулировать ее поток. При этом шток как бы вывинчивается из головки, поднимая клапан вверх.

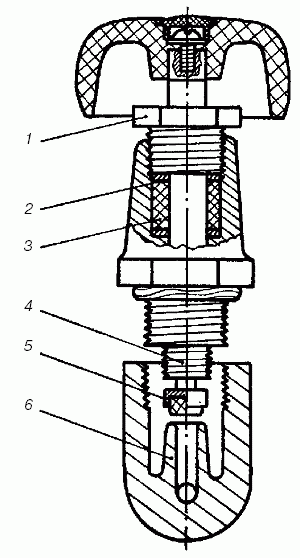

Рис. 70. Головка крана с возвратно-поступательным движением в сборе: 1 – втулка; 2 – шток; 3 – набивка сальника; 4 – резьба штока; 5 – клапан с прокладкой; 6 – седло клапана

Чтобы предотвратить просачивание воды через корпус головки, в ней вокруг штока оставлено некоторое пространство, так называемый сальник. В нем плотно утрамбован уплотнитель – сальниковая набивка, которая со стороны маховика поджимается специальной втулкой. Устройство, как видите, нехитрое.

Головка крана может иметь и несколько более сложную конструкцию, в которой движение вращательно-поступательное. Здесь осевое перемещение задается уже не самому штоку, а дополнительной детали – шпинделю, на котором и закреплен клапан с прокладкой. Маховик по-прежнему вращает шток, только, в отличие от первого случая, шток просто вставлен в корпус головки, которая внутренней резьбы не имеет. Зато резьбовое соединение есть у штока со шпинделем. Последний, в отличие от штока, вращаться не может, и ему остается только перемещаться вверх и вниз в корпусе головки. Иными словами, принцип действия здесь тот же, только роль пары корпус-шток выполняет пара шток-шпиндель.

Краны с керамическими дисками почти не отличаются по внешнему виду от вышеописанных и полностью взаимозаменяемы, т. е. головка с дисками может быть установлена в тот же кран или смеситель, что и любая из двух первых.

При этом конструктивно головка с керамикой (рис. 71) более совершенна. В ней вообще отсутствуют вертикальные перемещения, а отпирание происходит за счет сов-мещения просветов в двух дисках. Диски притерты друг к другу и за счет совершенно гладких поверхностей легко скользят, т. е. скользит только один из дисков, закрепленный в поворотном цилиндре, а второй неподвижен – просвет в нем играет роль гнезда клапана. Клапана тут, понятно, никакого нет, в положении «закрыто» отверстие нижнего диска заперто плоскостью верхнего.

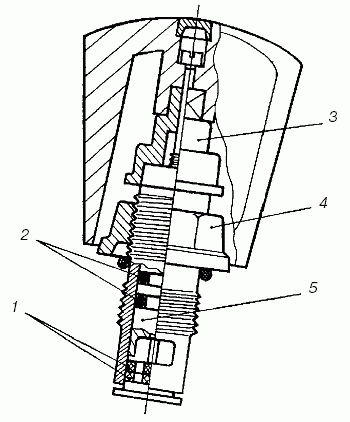

Рис. 71. Головка крана с керамическими дисками в сборе: 1 – притертые керамические диски; 2 – уплотнительное кольцо; 3 – механизм поворота; 4 – регулирующая гайка; 5 – поворотный цилиндр из самосмазывающейся пластмассы

Вы поворачиваете маховик, один из дисков начинает вращаться, их отверстия совпадают – вода начинает поступать. Чем больше совмещаются отверстия двух дисков, тем больше открывается просвет для прохода воды. Когда отверстия совпадут полностью, кран будет максимально открыт.

Главное преимущество такой конструкции состоит в том, что кран с керамическими дисками более «чуткий», т. е. рабочий ход его маховика намного короче, чем у кранов с прокладкой и клапаном.

Больше не нужно выкручивать маховик, чтобы открыть кран «на полную», и закручивать маховик обратно – чтобы закрыть кран. Фактически маховик вообще не приходиться крутить, ему не нужен даже один полный оборот. Стоит повернуть на 90°, и вода пойдет с максимальным напором. Если повернуть еще на 90° или вернуть в прежнее положение (тут это совершенно неважно), кран будет закрыт. Все промежуточные позиции регулируют степень совпадения отверстий, а значит, и напор.

Вентили и задвижки относятся к запорной арматуре и выполняют чрезвычайно важную работу и должны постоянно находиться в работоспособном состоянии. Контрольный вентиль должен стоять на самом вводе, потому что он понадобится, если возникнет необходимость в ремонте отдельных участков коммуникаций, например для внесения изменений в схему разводки.

Вентили имеют устройство (рис. 72) и принцип действия, сходные с обычными кранами. У них также есть окно во внутренней перегородке корпуса, через которое проходит вода клапан с прокладкой, запирающий это отверстие; и шток с возвратно-поступательным ходом, проходящий в головке корпуса. Только соединение клапана со штоком может быть «плавающим», при помощи шарового соединения. Втулка сальника может поджиматься накидной гайкой, встречаются также вентили со спецвтулкой, выполняющей роль накидной гайки – она имеет резьбу и вкручивается в резьбу, нарезанную внутри головки.
