Возимый боекомплект, шт. 6—4
Возможность стрельбы в движении Нет
С осени 1962 года прорабатывались несколько эскизных проектов установки на «Шилку» 30-мм автоматов. Среди них рассматривался проектировавшийся 30-мм автомат револьверного типа НН-30 конструкции ОКБ-16, использовавшийся в корабельной установке АК-230, 30-мм шестиствольный автомат АО-18 от корабельных установок АК-630 и ЗО-aim двухствольный автомат АО-17 конструкции КБП 4* .
Кроме того был испытан 57-мм двухствольный автомат АО-16 (КБП), специально сконструированный для самоходной зенитной установки.
В 1962 году были представлены следующие данные 30-мм автоматов:
26.03.1963 г. в г. Мытищи состоялся техсовет под руководством Астрова. На нем было решено увеличить калибр ЗСУ с 23 до 30 мм. Эго в два раза (с 1000 до 2000 м) повышало зону m вероятности поражения цели и увеличивало
В конце концов в качестве нового автомата для ЗСУ был принят 30-мм двухствольный автомат АО-17. Доработанный вариант АО-17 получил индекс ГРАУ 2АЗо и в начале 80-х годов был запущен в серийное производство на заводе № 535 (Тульском машиностроительном).
4* – КБ приборостроения, бывшее ЦКБ-14.
| Калибр | Система | Число стволов | Начальная скорость,м/с | Темп одного автомата, выстр/мин | Скорострельность | Вес автоматов, кг | Готовый к стрельбе боекомплект | Вес боекомплекта, кг | Отдаче при стрельбе, кг |
| 13 | «Амур» | 4 | 850 | 900-1000 | 3400-4000 | 314 | 2000 | 1010 | ок. 10 |
| 30 | НН-30 | 2 | 1050 | 1000—1100 | 2000—2200 | 310 | 100 | 950 | ок. 12 |
| 30 | АО-17 | 4 | 950 | 2400-2600 | 4800—200 | 240 | 1200-1300 | 1020 | ок. 11 |
| 30 | АО-18 | 6 | 950 | 4000—5000 | 4000-5000 | 180 | 2000 | 1918 | ок. 7 |
После почти 7 лет проектных и опытно-конструкторских работ было решено отказаться от модернизации «Шилки» и создать принципиально новый комплекс.
8 июня 1970 года вышло Постановление № 427-151 о начале разработки новой ЗСУ5* «Тунгуска». Первоначально головным разработчиком «Тунгуски» было назначено КБП, а главным конструктором – Шипунов. Конкретно КБП занималось ракетно-артиллерийской частью установки 2К22. Проектирование РПК вел Ульяновский механический завод Минрадиопрома. Позже Ульяновский завод стал головным по комплексу. Разработчик счетно-решающего прибора – Научно- исследовательский электромеханический институт Минрадиопрома. Гусеничное шасси ГШ-352 изготавливал Минский тракторный завод.
Принципиальной особенностью комплекса 2С6 «Тунгуска» являлось совмещение в одной боевой машине пушечного и ракетного вооружения, радиолокационных и оптических средств управления огнем с использованием общих систем: РЛС обнаружения, РЛС сопровождения, цифровой вычислительной системы и гидравлических приводов наведения.
5* – по тогдашней терминологии.

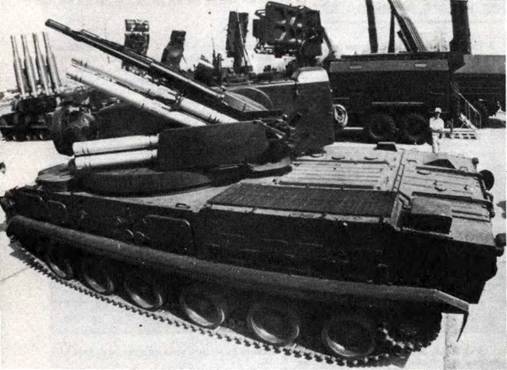

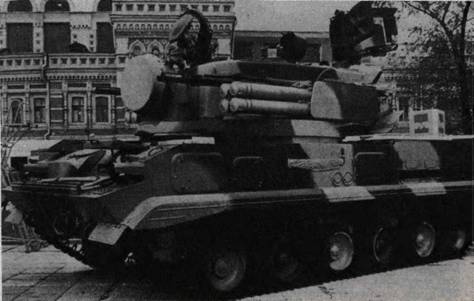

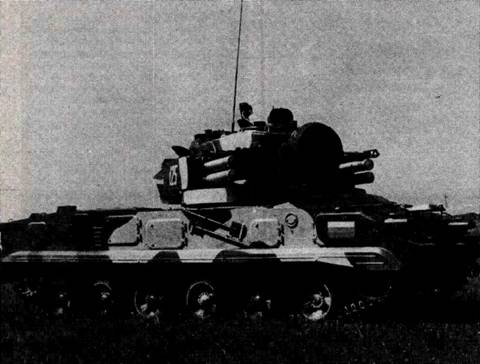

«Тунгуска»
< image l:href="#"/>«Тунгуска»
Двухствольная пушка 2А38

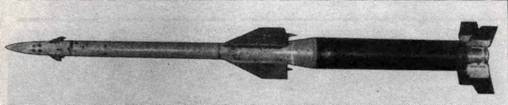

Зенитная ракета 9М311
«Тунгуска» предназначена для ПВО мотострелковых и танковых частей на марше и на всех стадиях боя. Она имеет сплошную зону поражения (без «мертвой» зоны, характерной для ЗРК), что достигается последовательным обстрелом цели сначала ракетами, а затем пушками. Огонь из автоматов 2А38 может вестись как с места, так и на ходу, а пуск ракет – только с места, в крайнем случае – с коротких остановок.
ЗУР 9М311 представляет собой твердотопливную бикалиберную (76/152-мм) двухступенчатую ракету, выполненную по аэродинамической схеме «утка». Наведение ракеты на цель радиокомандное. РЛС сопровождения по синхронной связи выдает точное целеуказание на оптический прицел и выводит его на линию визирования. Наводчик обнаруживает цель в поле зрения прицела, берет ее на сопровождение, а в процессе наведения удерживает марку прицела на цели. Ракета имеет хорошую маневренность максимально допустимая перегрузка – 32g. Взрыватель ракеты – неконтактный с радиусом действие 5 м. Боевая часть ракеты – осколочно-стержневая. Длина стержней около 600 мм, диаметр – 4-9 мм Поверх стержней имеется «рубашка», содержащая готовые осколки – кубики весом 2-3 грамма. При разрыве боеголовки стержни образуют кольцо радиусом 5 метров в плоскости, перпендикулярной оси ракеты. На дистанции свыше 5 м действие стержней и осколков малоэффективно.
Гусеничное шасси ГШ-352 имеет высокую проходимость, маневренность, плавность хода и возможность ведения стрельбы без снижения скорости. Эго обеспечивается применением гидромеханической трансмиссии с гидрообьемным механизмом поворота, гидропневматической подвеской с изменяемым клиренсом и гидравлическим механизмом натяжения гусениц.
Таким образом, «Тунгуска» представляет собой высокомобильную ЗСУ, с эффективным ракетным и артиллерийским вооружением К недостаткам ее можно отнести малую дальность обнаружения цели бортовой РЛС и невозможность действовать ЗУР в условиях плохой видимости (задымление, туман и т. д.).
Автор не располагает данными о боевом применении «Тунгуски» по воздушным целям. В новогоднем штурме Грозного в составе Майкопской 131-й бригады участвовало шесть «Тунгусок», которые действовали весьма неэффективно и были быстро уничтожены.
В конце 1994 года в КБП был создан макет нового зенитного ракетно-артиллерийского комплекса «Панцирь-C1», а в августе 1995 года первый опытный образец экспонировался на авиационной выставке в г. Жуковском
В отличие от всех рассмотренных ЗСУ новый комплекс смонтирован не на гусеничном шасси, а на автомобиле «Урал-5323.4» с двигателем КАМАЗ-7406 мощностью 260 л. с. Это связано с назначением комплекса. «Панцирь» должен прикрывать не войска в боевых порядках, а тыловые объекты. Ведь в ходе войны в Персидском заливе самолеты и крылатые ракеты, к примеру, летали на низких и сверхнизких высотах над всей территорией Ирака. Далее. При массированных налетах на сверхмалых высотах в условиях сильного радиопротиводействия и сложного рельефа местности современные тяжелые ЗРК типа «Патриот» (США) или С-300 (СССР) могут оказаться неэффективными. Кроме того перехват дешевых малоразмерных целей подобными комплексами экономически нецелесообразен. Поэтому и создан «Панцирь» – сравнительно дешевый зенитный комплекс, весьма эффективно действующий в условиях хорошей видимости.
У «Панциря» нет необходимости вести огонь с ходу и иметь броню. Помимо варианта на автомобильном шасси имеется вариант в стационарном исполнении. Особенности его состоят в том, что боевой расчет может размещаться в укрытии и вести работу с выносных пультов управления.
Комплекс «Панцирь» оснащен двенадцатью новыми ЗУР, превосходящими 9М311 по всем параметрам. Комплекс может одновременно наводить до трех ракет. Внешне и по компоновке новая ракета похожа на 9М311. Корпус ракеты бикалиберный, двигатель находится во второй отделяющейся ступени.
Артиллерийское вооружение «Панциря» состоит из двух 30-мм автоматических пушек 2А72. Эти пушки входят в состав вооружения БМП- 3 и несколько лет находятся в серийном производстве. Пушки одноствольные, темп 2А72 в семь с лишним раз ниже, чем у 2А38, установленной на «Тунгуске». Такой низкий темп стрельбы был заложен в пушках 2А42 и 2А72, установленных в БМП-2, БМП-3 и БМД-3, только потому, что их назначением была борьба, в первую очередь, с наземными целями, а во вторую – с вертолетами, но никак не с истребителями и крылатыми ракетами.
