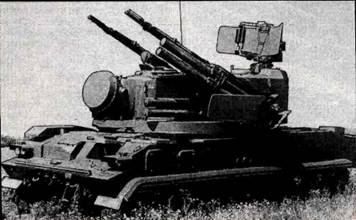

Единственным преимуществом 2А72 по сравнению с 2А38 было селективное питание. Проще говоря, у 2А72 имелись две патронные ленты, и оператор мог подключать подачу снарядов БТ (бронебойных) и ОФЗ (осколочно-фугасных зажигательных). В «Тунгуске» и «Шилке» находилась только одна лента, в которой патроны могли лишь чередоваться.

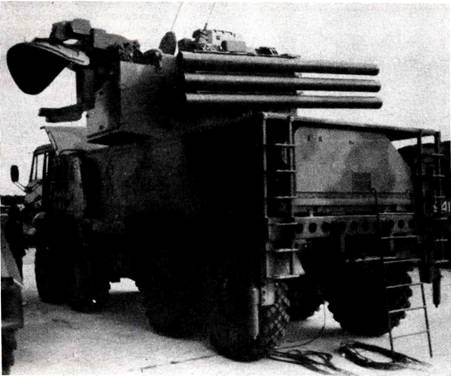

ЗСУ «Панцирь» установлен на базе автомобиля «Урал» 5323А.

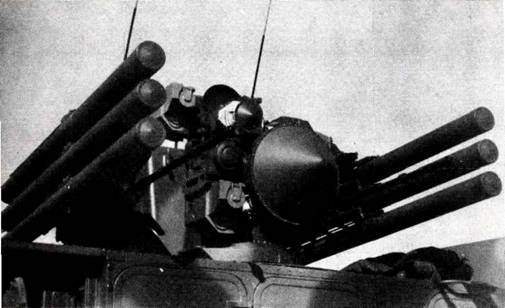

Ракетно-артиллерийская установка «Панциря»
| Тип зенитной установки | ЭСУ-37-2 «Енисей» опытный образец | ЭСУ-23-4 «Шилка» серийный образец | «Тунгуска» 2С4М С1" | «Панцирь С1» | |
| Калибр,
| 37 | 23 | 23 | 30 | 30 |
| Число автоматов | 2 | 4 | 4 | 2 | 2 |
| Индекс артиллерийской части | Ангара | Амур 2А10 | Амур 2А10 | 2К22М | |
| Тип автомата | 500П | 2А7 | 2А7 | 2А38М | 2А72 |
| Вес снаряда, кг | 0,733 | 0,190 | 0,190 | 0,390 | 0,390 |
| Начальная скорость снаряда, м/с | 1010 | 970 | 950 | 940 | 940 |
| Высотный интервал эффективного огня, м | 100-3000 | 100-1500 | 100-1500 | 0-3000 | 2500 |
| Наклонная дальность стрельбы по зенитным целям, м | 4500 | 2500 | 2500 | 200-4000 | 4000 |
| Максимальная скорость воздушной цели, м/с | 440 | 445 | 445 | 500 | . |
| Дальность стрельбы по наземным целям, м | 5000 | 2000 | 2000 | 4000 | 4000 |
| Темп стрельбы, выстр/мин. | 1048 | 3800 | 3400 | 4000-5000 | 440 |
| Длина максимальной очереди одного автомата, выстр. | 150 | 150 | |||
| Тип РПК | «Байкал» | «Тобол» | РПК-2 («Тобол») | ||
| Дальность обнаружения цели типа МиГ-17, км | |||||
| Дальность автоматического сопровождения цели типа МиГ-17, км | 18 | 12,7 | 12 | 18 | |
| Пределы работы РПК по скорости цели, м/с | 20 | 9/151 | 10 | 14 | |
| Угол ВН пушки, град. | 660/4142 | до 450 | до 450 | до 500 | |
| Угол ГН пушки, град. | – 1; +85 | – 5; +85 | – 4; +85 | – 10; +87 | |
| Скорость наведения: | 340 | 340 | 340 | 340 | 340 |
| вертикального, град/с | 40 | 40 | 40 | . | . |
| горизонтального, град/с | 40 | 70 | 70 | ||
| Тип шасси | об. 123 | ГШ-575 | ГШ-575 | ГШ-352 | Урал-5223.4 |
| Боевой вес ЗСУ, т | 27,5 | 18,74 | 19,0 | 34,8 | 20,0 |
| Габариты установки: длина, мм | ок. 4440 | 4100 | 4535 | 7930 | |
| ширина, мм | 31003 | 2945 | 3125 | 3234 | |
| Высота в боевом положении с поднятой антенной | 3445 | 3572 | 4021 | ||
| Высота в походном положении с опущенной антенной | 2510 | 2574 | 3354 | 240 | |
| Мощность двигателя шасси, л. с. | 400 | 280 | 280 | 780 | |
| Максимальная скорость движения, км/час | 40 | 50,2 | 50 | 45 | |
| Боекомплект, выстр. | 540 | 2000 | 2000 | 1904 | |
| Общий вес автоматов, кг | 2900 | 4944 | |||
| Экипаж, чел. | 4 | 4 | 4 | 4 | 3 |
1 — приближение (удаление)
2 — на высоте более 300 м / на высоте 100-300 м
3 — ширина корпуса шасси
| Максимальная скорость ракеты, м/с | — | — | — | 300 | 1100 |
| Зона поражения: по дальности, м | — | — | — | 2500-8000 | 1000-12000 |
| по высоте, м | – | – | – | 15-3500 | 5-4000 |
| Вес ракет: в контейнере кг | — | — | — | 57 | 90 |
| стартовый, кг | — | — | — | 42 | 45 |
| Вес боевой части, кг | – | – | — | 9 | 14 |
| Длина ракеты, мм | — | — | — | 2542 | 3200 |
| Диаметр ракеты максимальный, мм | — | — | — | 152 | 170 |
| Число ЗУР на ЗСУ | — | – | — | 8 | 12 |
Зенитный комплекс «Панцирь»
Проектирование 30-мм спаренной автоматической установки КА-302 было начато во исполнение Постановления CM № 144- 85 от 4.02.1956 г. ТТЗ на установку было утверждено главкомом ВМФ 20.03.1956 г. Ее проектирование поручили ОКБ-436* , а автоматов – ОКБ- 16. Главным конструктором установки был С. А. Харыкин, а автомата револьверного типа – А. Э. Нудельман и В. Я. Неменов, откуда пошло и название – НН-30 (заводской индекс – 291П).
Эскизно-технический проект КЛ-302 был представлен 31.08.1956 г., а рабочие чертежи утверждены 28.05.1957 г. для изготовления опытного образца установки.
Опытный образец был закончен ОКБ-16 в декабре 1957 года, однако автоматы 291П оказались непригодными для размещения их на установке из-за значительного отличия их веса, расположения центра тяжести, габаритов и силы отдачи от ранее согласованных между ОКБ-43 и ОКБ-16. Поэтому ОКБ-16 произвело доработку автоматов и прислало новые в марте 1958 года, но и эти автоматы не соответствовали документации, и в установку пришлось внести значительные конструктивные изменения. В итоге ее закончили лишь в апреле 1958 года.
Заводские испытания установки проходили с перерывами с 24 мая по 12 декабря 1958 года на полигоне № 55. Полигонные испытания были проведены с 11 февраля по 17 августа 1959 года там же.
Государственные и корабельные испытаний АУ КЛ-302 проводились на головном катере-ракетоносце проекта 205 (заводской Ns 401) в комплексе с автономной радиолокационной системой ПУС М-104 «Рысь» (главный конструктор Милиевский А. П.). Автоматы 291П были изготовлены на заводе Ns 535 (Тульский машиностроительный), а приводы наведения – на заводе № 7 (г. Москва).
Корабельные испытания на катере с заводским номером 401 проходили с перерывами с 1 сентября 1960 года по 31 октября 1961 года в с новном в Рижском заливе, а частично (в мае 1962 года) в районе Балтийска.
По результатам корабельных испытан) КЛ-302 была рекомендована к принятию на воружение.
Установка КЛ-302 с ПУС «Рысь» была приюта на вооружение Постановлением № 882-378 от 24.08.1962 года и приказом министра обороны СССР № 0240 от 18.09.1962 года под названием АК-230-МР-104.
