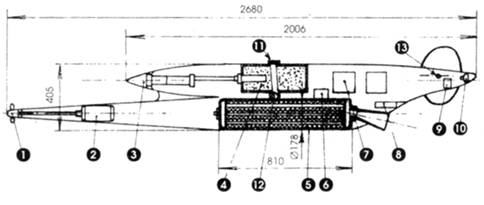

Ракета Hs 298 должна была запускаться на расстоянии 1500-2000 м от цели при скорости 500 км/ч.

Летные испытания начались с декабря 1944 г. с борта самолета Ju 88G. При первом пуске ракета взорвалась вскоре после старта, при втором – врезалась в землю, третий запуск также был неудачным.

Всего было изготовлено около 300 штук Hs 298V-1 и порядка 100 штук Hs 298V-2 (до февраля 1945 г.). 6 февраля 1945 г. комиссия Дорнбергора закрыла программу Hs 298 в пользу более перспективной ракеты Х-4.

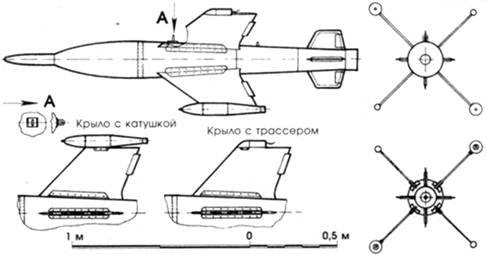

Рис. 4. Управляемая ракета класса "воздух-воздух – Х-4

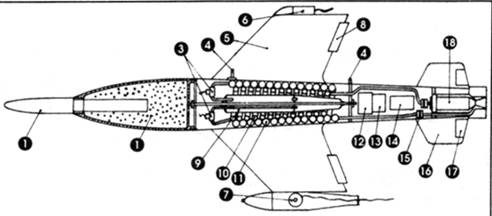

Рис. 5. Компоновка управляемой ракеты Х-4

1 – неконтактный взрыватель; 2 – заряд ВВ; 3 – электроклапаны: 4 – петли для подвески. 5 – крыло; 6 – трассер; 7 – катушка с проводом; 8 – крыльевой интерцептор; 9-баллоны со сжатым воздухом; 10 – бакс горючим («тонка 250»); 11 – бак с окислителем «сальбай» (азотная кислота); 12 – гироскоп; 13 – приемник: 14 – аккумупяторная батарея; 15 – разрывная мембрана; 16 – стабилизатор; 17 – хвостовой интерцептор; 18 – камера сгорания ЖРД.

Х-4

Ракета Х -4 (DVL 344) разрабатывалась под руководством доктора Крамера фирмой «Рурсталь» в Бракведе и являлась, безусловно, наилучшей конструкцией управляемой ракеты воздушного боя, подготовленной к серийному производству в годы второй мировой войны. Предварительные исследования по этой ракете начались еще в начале 1942 г., но серьезные работы развернулись только в июне 1943 г., когда стало ясно, что придется отражать массированные налеты авиации союзников на территорию Рейха.

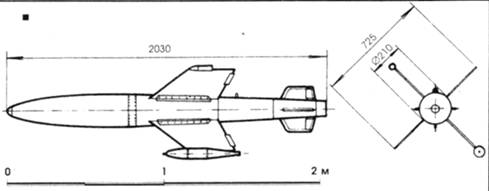

На рис.З. показан один из первоначальных вариантов ракеты X -4. Он отличается увеличенным размером боевой части и, по-видимому, предназначался для поражения наземных целей. Другой вариант ракеты Х-4 показан на рис. 4. В носу фюзеляжа виден неконтактный взрыватель, что говорит о предназначении ракеты для воздушного боя.

Планер ракеты выполнялся по самолетной схеме и состоял из веретенообразного фюзеляжа, сделанного из стальной жести и алюминиевых сплавов, четырех стреловидных крыльев, выполненных из дерева (фанеры) и четырех трапециевидных стабилизаторов, сваренных из жестяных штамповок. Крылья были смещены относительно стабилизаторов на 45°.

На законцовках одной пары крыльев крепились жестяные обтекатели, в которых размещались катушки с проводом для передачи управляющих команд. На законцовках другой нары крепились трассеры, необходимые для обеспечения наблюдения за ракетой. При транспортировке крылья можно было снять, а для их установки служили дюралевые уголки, приклепанные к фюзеляжу. Установка крыльев была сделана с перекосом, что обеспечивало вращение ракеты во время полета со скоростью 60 об/мин. Изменение траектории полет осуществлялось при помощи интерцепторов, расположенных на задних кромках крыльев и хвостового оперения.

Силовая установка ракеты Х-4 имела весьма оригинальную конструкцию (рис. 5). Основой ее служил двигатель BMW 109-548 – один из самых маленьких ЖРД. созданных во время войны. В средней части фюзеляжа. под обшивкой, в виде спирали из 14 витков, была навита алюминиевая трубка диаметром в свету 28 мм. которая служила баком для окислителя, в качестве которого использовалась азотная кислота (по терминологии немецких ракетчиков – «сальбай»). Запас окислителя составлял 6.7 кг. Внутри этой спирали размещалась другая спираль из 13 витков трубки диаметром 22 мм, в которой находилось 1,8 кг горючего (смесь 50% ксилидина и 50% триэтиламина-«тонка 250»). Эта топливная комбинация была самовоспламеняющейся, что упрощало схему ЖРД.

Для подачи компонентов служил сжатый до 120 атм воздух, который хранился в двух стальных баллонах, расположенных внутри спиральных баков. Or баллонов воздух подавался к пироклапанам, которые срабатывал и от электросигнала в момент пуска ракеты. В этих же клапанах происходило

редуцирование давления воздуха перед его подачей под пластичные поршни «чулки», расположенные в спиральных баках. Применение вытеснительной подачи компонентов с помощью эластичных поршней обеспечивало надежность работы двигателя при любых маневрах ракеты. Баки отделялись от камеры сгорания с помощью разрывных алюминиевых мембран. После пуска топливо поступало в камеру сгорания сразу, а окислитель проходил охлаждающий факт, который образовывали 16 витков трубки, обмотанной вокруг камеры сгорания. Давление в камере сгорания составляло 27 атм. Двигатель развивал тягу 121 кге, которая за 30 сек его работы падала до 20-30 кгс. Если давление в камере сгорания было отрегулировано на 30 атм, то первоначальная тяга была 140 кгс, но время работы падало до 22 сек.

Конечно, конструкторы понимали, что из-за химической агрессивности окислителя (азотная кислота) возникнут проблемы при эксплуатации ракеты. поэтому в следующих модификациях предполагалось применить твердотопливный двигатель Шмиддинг 109-603. Он развивал большую тягу – 150 кгс, но время его работы составляло только 8 сек. Вариант Х-4 с РДТТ доведен не был.

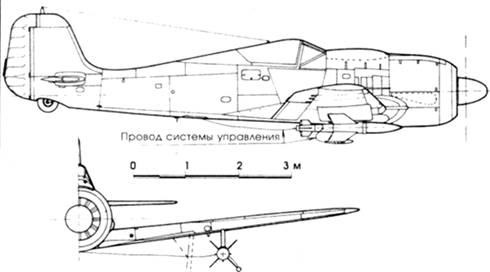

| Рис. 6. Схема подвески ракеты Х-4 к истребителю Fw 190 F-8

Рис. 7. Схема подвески ракеты Х-4 к самолету Ju 88

Схема окраски Х-4

Система управления типа «Дюссельдорф- Дейтмольд» была создана известной фирмой «Телефункен». Команды. которые вырабатывал оператор на борту самолета-носителя, передавались на борт ракеты по изолированным проводам диаметром 0,2 мм и длиной 5500 м. Управление по проводам, характерная черта конструкций доктора Крамера, себя оправдало, и широко применялось во многих послевоенных ракетах. На борту ракеты, между воздушными баллонами и камерой сгорания. располагались гироскопический коммутатор сигналов (ведь ракета вращалась), электробатарея на 24 В и рулевые машинки. Наведение осуществлялось оператором по методу трех точек. На конечном этапе полета предполагалось использовать акустическую систему самонаведения «Догге», но это оборудование не было отработано.

Рассматривалась также возможность применения радиоуправления с помощью системы «Кран Вальзенбригг», но это приводило к росту веса ракеты.

Боевая часть располагалась в носу ракеты и имела вес 25 кг. Из них 20 кг составлял заряд пластической взрывчатки под названием «Ниполит», созданной фирмой WASAG. Заряд размещался в металлическом корпусе, который имел стенки толщиной 10 мм и при взрыве образовывал множество осколков. БЧ должна была взрываться от неконтактного акустического взрывателя «Мейзе», на расстоянии не более 7 м or цели. Предполагалось также использовать взрыватели других систем, например «Мадрид», «Краних», «Люх» и др.

Общий вес ракеты Х-4 составлял 60.5 кг, поэтому ее можно было разместить на любом узле подвески грузоподъемностью более 70 кг. Ракетой планировалось вооружить самолеты Bf 109. Fw 190. Ju 88. Ju 388 (по две ракеты). а также реактивный истребитель Me 262 (четыре ракеты).

Дальность полета ракеты составляла примерно 5500 м при скорости 900 км/ч. поэтому истребитель должен был атаковать цель из задней полусферы или с пикирования (при этом увеличивалась скорое» ь и дальность ракеты). Допускалась атака снизу – ракета имела скороподъемность 91 м/сек.
