Как уже отмечалось, темп стрельбы пулемета А-12,7 был невысок и для вооружения вертолетов требовался более скорострельный крупнокалиберный пулемет. Такой пулемет разработали в КБП под руководством П.Г. Якушева и Б.Л. Борзова. Он получил заводской индекс ТКБ 063. Работы над четырехствольным пулеметом шли с начала 60-х годов, и только в 1977 году он поступил на вооружение вертолетов под индексом ЯкБ (Якушев-Борзов) и индексом ГРАУ 9А624.
Поскольку теми стрельбы А-12,7 был близок к предельному для 12,7-мм пулемета, построенного по классической одноствольной схеме, ЯкБ был сделан четырехствольным с вращающимся блоком стволов. Пулемет ЯкБ имел газовый двигатель кулачкового тина,
Первоначально пулемет проецировался под темп стрельбы 5000-6000 выстр./мин. но получить его не удалось, и в рекламных справочниках указывается темп 4000-4500 выстр./мин.
Патроны и баллистика пулемета ЯкБ были взяты от пулемета А-12,7. Кроме того, для ЯкБ был разработан двухпульный патрон. Пуля в нем состоит из биметаллической оболочки, в которую впрессованы стальной и свинцовый сердечники и зажигательный состав. Новый патрон примерно в полтора раза повысил эффективность пулемета.
Пулемет ЯкБ (9-А-624) использовался в дистанционно управляемой установке УСПУ-24 и в универсальной вертолетной гондоле ГУ В (9-А- 669). УСПУ-24 дистанционно управлялась оператором с помощью прицельной станции КПС-53 АВ с коллиматорным прицелом КС-53. Угол ВН установки -40°; +20°, а угол ГН ±60°.
Гондола ГУ В имела два варианта вооружения – пулеметный и гранатометный. В пулеметном вооружении гондола включала один 12,7-мм пулемет ЯкБ и два четырехствольных 7,62- мм пулемета ГШГ (темп стрельбы ГШГ 5000-6000 выстр./мин).
Длина гондолы 3000 мм, ширина 480 мм. вес пустой 140 кг, снаряженной 452 кг. Боекомплект в пулеметном варианте 4350 патронов.
ГУВ подвешивалась на внутреннем пилоне вертолета. Огонь вел пилот, использовавший коллиматорный прицел.
Во время афганской войны наши вертолетчики недолюбливали ГУВ. Экипажи соглашались брать 452-килограммовые ГУВы разве ч то под страхом наказания, резонно указывая, что 4350 патрона пулеметного ГУВ попросту некуда расходовать – для такого ливня огня не находилось целей. Окончательно интерес к ГУВ пропал с появлением вертолета МИ 24П. оснащенного 30-мм пушкой ГШ 2 30Д.
Огонь пулеметов ЯкБ с 800 1000 м буквально разворачивал земляные укрытия душманов толщиной до 0,5 м. В aгусте 1982 года вертолет подполковника Александрова под Кандагаром одной очередью ЯкБ разрезал пополам ехавший впереди каравана автобус.
Наряду с большой эффективностью афганская война выявила и ряд конструктивных недостатков пулемета ЯкБ. Пулемет страдал or пыли, грязи, перегрева, отказывала система самоподтяга патронной ленты. После 200 250 выстрелов пулемет ЯкБ начинал «плеваться». Он часто заклинивал. Расстрелять без отказа хотя бы 500 патронов у вертолетчиков считалось удачей. Поэтому штатный боекомплект установки УСПУ -24 1470 патронов был урезан втрое (за одно и в весе сэкономили).

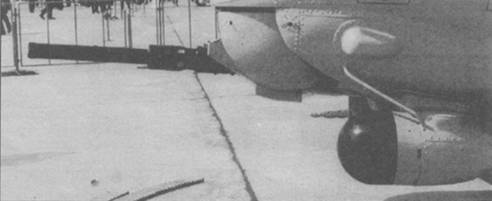

12.7-мм четырехствольный пулемет ЯкБ на вертолете Ми-24

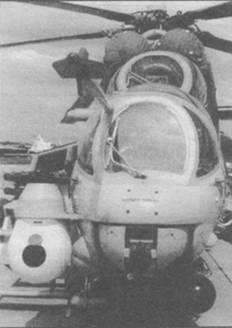

12.7-мм четырехствольный пулемет ЯкБ на вертолете Ми-24
Универсальная башенная установка " Утес-М”. 1976 г.
Универсальная установка 2М-6. 1952 г.
Зенитная установка 2М-5. 1952 г.
Вес 12,7-мм патрона составлял 123-137 г, вес заряда – около 17 г, длина патрона 147 мм, длина пули 64,6 мм, длина гильзы 108 мм.
Объем каморы заряжания 20,4 см', максимальное давление пороховых газов 3200 кг/см2 (т. е. предельное для артиллерийских систем до 1945 года).
Пули Б-32 по нормали пробивали броню толщиной 20 мм на дальности до 350 м. а БЗТ – на дальности до 300 м.
Дальность горения трассера пули БЗТ -до 1500м.
14,5-мм патрон с бронебойно-зажигательной нулей Б -32 был принят на вооружение 16 июля 1941 года, а 14.5- мм патрон с бронебойно-зажигательной пулей БС-41 был принят на вооружение 15 августа 1941 года. Обе пули первоначально предназначались для 14,5-мм противотанковых ружей.
Длина пуль была около 68,7 мм.
Длина латунной гильзы 114 мм.
Длина патрона 156 мм.
Объем каморы заряжания 36 см3 .
Максимальное давление газов в канале 3500 кг/см2 .
Вес патрона около 200 г, вес заряда около 30 г.
Пуля Б-32 имела стальной каленый сердечник.
Вес пули 63,6 г.
Пуля БС-41 имела металлокерамический сердечник и обладала большей бронепробиваемостью.
Вес пули 63,5 г.
12.7-мм боевой патрон
1 – гильза; 2 – капсюль; 3 – пороховой заряд: 4 – пуля.
| Тип пули | Угол встречи с броней | |
| 90* | 30* | |
| Толщина пробиваемой брони, мм | ||
| &-32 | 20 | 13 |
| БС-41 | 21.2 | 14.3 |
Уже после войны взамен БС-41 были приняты бронебойно-зажигательные трассирующие пули БСТ и БЗТ. Они состояли из стальной плакированной томпаком оболочки, свинцовой рубашки, бронебойного сердечника, зажигательного состава и стаканчика с воспламенительным переходным и трассирующим составами. Благодаря такому устройству пули сочетали бронепробивное действие с хорошим зажигательным действием. В отличие от пули БЗТ, имеющей стальной бронебойный сердечник и свинцовую рубашку, пуля БСТ имела карбидо-вольфрамовый бронебойный сердечник и алюминиевую рубашку. При тех же размерах пуля БСТ значительно тяжелее пули БЗТ за счет материала сердечника. Вес пули БЗТ 61,0 г. Дальность трассирования у БЗТ до 2000 м, а у БСТ до 1500 м.
Зажигательная пуля ЗП состоит из стальной латунизированной или металлической оболочки, свинцовой рубашки, стакана с зажигательным веществом и трассера. Вес пули ЗП 60 гр.
14,5-мм пуля МДЗ предназначена для стрельбы по воздушным целям на дальность до 2000 м. Пуля МДЗ имеет стальную латунизированную оболочку, свинцовую рубашку, взрывательное устройство и стакан со смесью ВВ с зажигательным веществом. Таким образом пуля МДЗ единственная среди других 14,5-мм пуль, которая обладает не только зажигательным, но и осколочно-фугасным действием.
