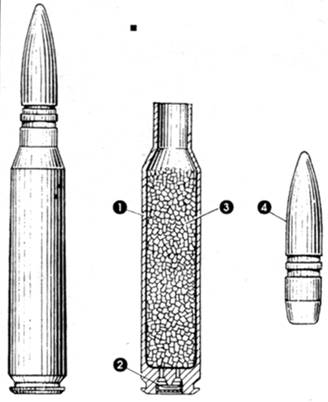

В 1989 году была завершена разработка новой бронебойно-зажигательной пули с твердосплавным сердечником БС. По пробивному действию патрон БС превосходит 14.5-мм нулю Б-32 и 12,7-мм пулю БС почти в 2 раза.
Баллистическая дальность стрельбы 12,7-мм и 14.5-мм отечественных пулеметов составляет 6 и 7 км соответственно. Тем не менее, прицельная дальность в таблицах стрельбы для обоих калибров дается 2000 м по наземным целям и 1500 м по воздушным целям.
Стрельба на большие дальности неэффективна из-за большого рассеивания пуль и невозможности наблюдать и корректировать результаты стрельбы.
Роль крупнокалиберных пулеметов неуклонно возрастала а со времен первой мировой воины. И такая тенденция будет продолжаться в обозримы будущем. В первую очередь это связано с тем, что пулемет калибра 11-15 мм является наиболее эффективным средством поражения живой силы на дистанции 500-2000 м. Тот же автомат Калашникова калибра 5,45 мм и 7,62 мм малоэффективен на дистанциях свыше 800 м. Краме того, существует
В последние годы получили широкое распространение легкие бронеавтомобили типа «Джип» и просто грузовые автомобили, прикрытые бронелистами. Все они рассчитаны на действие пуль 7,62-мм ка.тора. Практически все отечественные и западные САУ и ЗСУ имеют броню, рассчитанную на действие 7,62-мм бронебойных пуль.
С другой стороны, увеличение калибра автоматического оружия свыше 15 мм оправдано лишь в случае установки их на тяжелый бронеобьект (БТР, БМП) или тяжелый самолет (истребитель, штурмовик) и для действия по материальной части противника. Действие же по открыто расположенной живой силе противника 20-мм снарядов и 12,7-мм пуль практически одинаково, так как фугасное и осколочное действие 20-мм снаряда крайне мало.
Автоматические пушки калибра 20 мм и выше в пехотном варианте очень неэффективны, и они отсутствуют на вооружении пехотных подразделений во всем мире.
Эффективность огня крупнокалиберных пулеметов может быть существенно увеличена за счет применения новейших прицельных устройств, в которых могут быть использованы лазеры, РЛС и цифровые вычислительные устройства.
15 мм является предельным калибрам для высокоимпульсного автоматического оружия, которое легко разбирается и переносится в людских вьюках. Поэтому крупнокалиберные пулеметы были и будут любимым оружием повстанцев всех мастей, будут состоять на вооружении пехотных подразделений от батальона и ниже, ими будут вооружаться легкие самолеты и вертолеты, а также морские и речные катера.

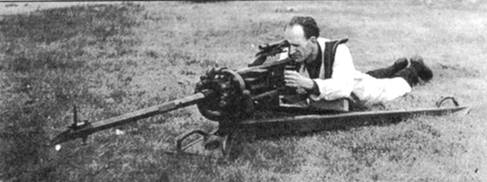

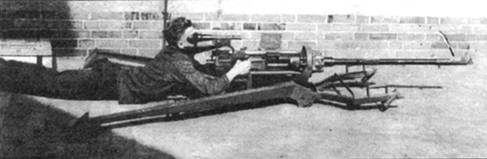

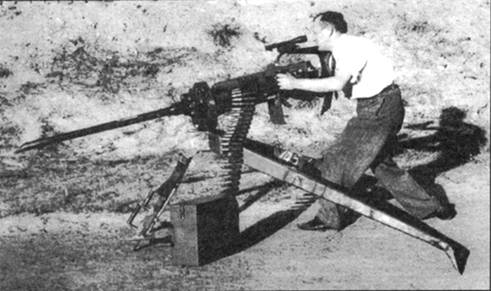

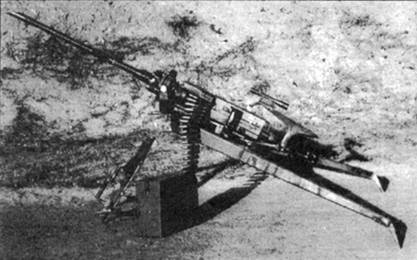

В СССР подверглись тщательному изучению оригинальные опытные образцы крупнокалиберных пулеметных пехотных и авиационных установок, созданных в 1943-1947 годах на фирме IKARIA WERKE (Германия).

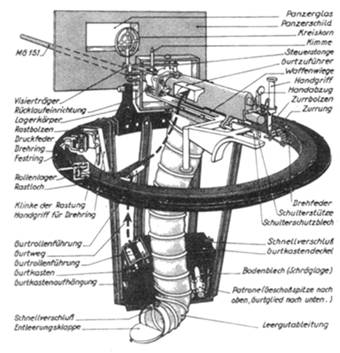

В качестве качающейся части был использован авиационный пулемет MG.151 фирмы Маузер. Пулемет имел два ствола калибра 15 и 20 мм. Иных отличий 15-мм и 20-мм установки не имели. 15-мм и 20-мм выстрелы имели одинаковую гильзу. Темп стрельбы составлял 700-$00 выстрелов в минуту. Питание ленточное. 15-мм бронебойный снаряд весом 72 г имел начальную скорость 850 м/сек, а 20-мм снаряд весом 117 г – 705 м/сек.
Иван КУДИШИН
"Метлы для выметания окопов"
В течение почти сорока лет с момента появления первых пистолетов- пулеметов (ПП) – скорострельного индивидуального оружия ближнего боя под пистолетный патрон – их принципиальная схема не претерпела особых изменений. Автоматика ПП была основана на принципе отдачи свободного затвора, достаточно массивного, чтобы обеспечить запирание канала ствола при выстреле. Подавляющее большинство из них имели минимум подвижных частей и упрощенную конструкцию, что обеспечивало безотказность и простоту изготовления. Но при этом пистолетам-пулеметам были присущи недостатки, такие как излишне высокий темп стрельбы, вызывавший перерасход боеприпасов и перегрев ствола. что в сочетании с отсутствием переключателя режимов огня на большинстве образцов вынуждало бойца носить с собой максимально возможный боекомплект и беречь руки от ожога. Кроме того, затвор, чья масса у некоторых образцов достигила 1/5 от массы всего оружия, «ездивший» внутри затворной коробки, вызывал тряску оружия, что приводило к значительному снижению кучности стрельбы.
Стремясь повысить количество патронов в магазине, конструкторы разработали дисковые магазины большой емкости – 50.70.100 патронов – со спиральным расположением боеприпасов, подававшихся в оружие с помощью патефонной пружины, но их применение вызвало рост габаритов снаряженного оружия и его массы. В результате, от дисков отказались в пользу коробчатых магазинов с расположением патронов в шахматном порядке.
Для того, чтобы уберечь руки стрелка от ожогов, на стволы некоторых пистолетов-пулеметов устанавливали перфорированные кожухи, несколько увеличивающие массу оружия, но делающие его безопасным в обращении.
Для повышения кучности стрельбы использовались дульные компенсаторы – насадки на конце ствола,
направлявшие часть пороховых газов при выстреле против вектора действия дестабилизирующей силы. Применение дульных компенсаторов значительно повысило боевые качества целого ряда 11 истолетов-пулеметов.К моменту начала второй мировой войны практически во всех странах имелись на вооружении ПП. Но в подавляющем большинстве своем это было неудобное, громоздкое оружие, по габаритам и, главное, но массе однопорядковое с винтовками. Это происходило вследствие инертности конструкторского мышления -большинство ПП оборудовались деревянной ложей с прикладом винтовочного типа. Кроме того, чтобы обеспечить умеренную скорострельность, большинство оружейников удлиняли ствольную коробку оружия, чтобы обеспечить затвору максимальный «выбег». Баллистические данные ПП нивелировались в известной степени из-за использования во многих системах патрона средней мощности 9x18 мм «Парабеллум».
Но из этого правила существовали исключения – например, ПП системы Томпсона или Шпагина… Итак, Вашему вниманию предлагается анализ развития класса ПП в предвоенные и военные годы по странам – разработчицам.
Термин «Метла для выметания окопов» родился в 1918 г. с появлением на свет одного из самых известных и удачных пистолетов-пулеметов в истории. созданного американским инженером генералом Джоном Тальаферро Томпсоном. С помощью этой смертоносной «машинки», имевшей высокую скорострельность (выше, чем у большинства тогдашних пулеметов) и фантастическую для оружия под пистолетный патрон дальность стрельбы – до 450 м! – союзники предполагали взломать немецкую оборону на Западном фронте. Окончание войны помешало выполнить этот замысел. Но пистолет- пулемет Томпсона- первое удачное оружие в своем классе – прожил долгую жизнь и по своим техническим характеристикам так и остался недостижимым идеалом для большинства конструкторов стрелкового оружия. Требования новой мировой войны вынудили генералов и солдат союзных армий мириться с недостатками пистолета-пулемета, ибо они оказались малозначительны по сравнению с его достоинствами.
Пистолет-пулемет системы Томпсона обр. 1921 г. с коротким стволом и дисковым магазином (приклад снят)
Пистолет-пулемет системы Томпсона обр. 1923 г. с длинным стволом, коробчатым магазином и штыком
При проектировании своего оружия Дж. Т. Томпсон решил добиться высоких характеристик за счет применения мошною пистолетного патрона Кольт .45 АСР (11,43 х 22 мм) и оптимизации внутренней баллистики ПП с помощью затвора, запирающего канал ствола при выстреле. Таким образом. ПП Томпсона относится к тину оружия с полусвободным затвором – в затворной раме имелся бронзовый ползун, скользящий по наклонным пазам. В момент выстрела между ползуном и стенкой паза возникала огромная сила трения, удерживающая затвор в запертом положении до падения давления в канале ствола. Далее трение ослабевало, затвор отпирался и шел назад. Применив подобную конструкцию, Томпсон добился еще и снижения скорострельности до приемлемого уровня в 550 выстр./мин. а также уменьшил длину затворной коробки – полусвободному затвору не нужен был большой «выбег». С самого начала ПП Томпсона был продуман до мелочей. Для удобства стрелка оружие имело две пистолетные рукоятки – переднюю и заднюю – что обеспечивало удобный хваг оружия и возможность более быстрого переноса огня с цели на цель все же вертикальное положение ладоней для человека наиболее удобно. Обе рукоятки были выполнены с претензией на анатомичность – на них имелись выемки для пальцев. К тому же при наличии передней рукоятки у стрелка практически сходил на нет риск схватиться за горячий ствол оружия при стрельбе навскидку.
Первая, экспериментальная модель американского ПП появилась в 1918 г., незадолго до окончания боевых действий. Из соображений технологичности ПП был упрошен – на нем отсутствовал селектор огня, плечевой упор, пламегаситель. Прицельное приспособление было самым примитивным. Ствол защищался кожухом из водопроводной грубы. Кстати, применение водопроводных труб в конструкции ПП в дальнейшем широко практиковалось – это были самые легкодоступные и дешевые трубчатые полуфабрикаты.
Окончание войны поставило крест на большинстве американских военных программ, в том числе – и на программе ПП Томпсона. Но, будучи неплохим коммерсантом, генерал Томпсон начал модернизировать свое изделие для коммерческого использования. Появилось рекламное название ПП «Аннигилятор». Оружие получило более длинный ствол без кожуха, но зато с оребрением, улучшившим его охлаждение. К задней части прочной, цельнофрезерованной затворной коробки пристыковывался съемный деревянный приклад. Селектор огня позволял вести как одиночный, так и автоматический огонь. Прицельное приспособление рамочного типа было рассчитано на ведение огня на две дистанции – 250 и 500 м. Для повышения кучности боя на ствол навинчивался дульный компенсатор с четырьмя пропилами, ориентированными вверх. Взводная рукоятка была удобно расположена сверху затворной коробки, что позволяло ставить оружие на боевой взвод как правой, гак и левой рукой. ПП можно было использовать с магазинами трех типов: компактным рожком на 20 патронов и дисками на 50 и 100 патронов! В патронах использовались два типа пуль – HP со стальным сердечником и Е- мягкая свинцовая. Последняя обладала исключительно высоким останавливающим действием, даже на максимальной дальности.
