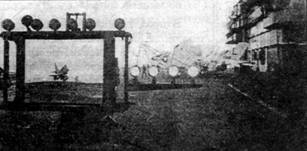

Система очень надежна и хорошо «облетана». Бывают случаи, когда летчики выполняют посадку ночью лучше, чем днем. Причина, видимо, в том, что ночью они не видят палубы и доверяются целиком световому лучу. Обычно ночью или в сложных метеоусловиях летчик сначала заходит на посадку по командам диспетчера или по индикатору, а с дальности 1,5 км начинает входить в оптический луч глиссады, о чем обязательно докладывает руководителю.

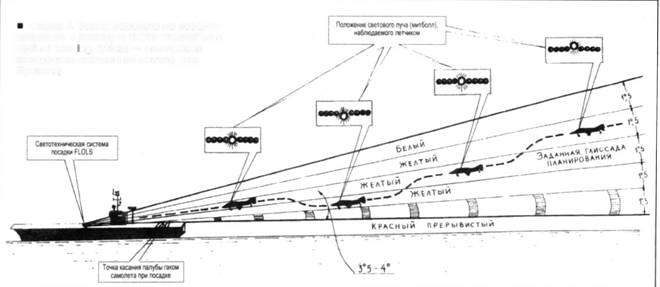

Схема 3. Заход самолета на посадку визуально с помощью FLOLS (Fresnel Lens Optical Landing System – оптическая посадочная система на основе линз Френеля)

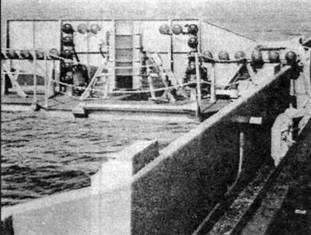

Значение и роль оптической системы посадки на авианосцах очень велики, ошибки недопустимы, поэтому специалисты ежедневно проводят тщательный осмотр и регулировку этого точного и сложного прибора.

Не менее важной системой в обеспечении посадки самолетов, которая также находится в ведении аэрофинишерной команды дивизиона V-2, является телевизионная система объективного контроля за выполнением посадки – PLAT (Pilot Landing Aid Television). Она состоит из четырех телевизионных камер, расположенных на авианосце в разных местах. Все четыре камеры передают изображение на контрольный пост, где оператор записывает всю видеоинформацию на магнитофон и распределяет ее по различным приемным устройствам на корабле. Основой системы является видоизмененная стандартная телевизионная камера, установленная под посадочной палубой точно по осевой линии на расстоянии 90 м от последнего (четвертого) троса аэрофинишера. Объектив камеры смонтирован на перископическом основании, надежно прикрыт стальной крышкой от разрушения колесами самолетных шасси. В стальной крышке имеется вырез, обеспечивающий обзор телеобъективу в необходимом секторе. Перископическое устройство стабилизируется от оптической системы посадки. Перекрестие, нанесенное на призме перископа, свизировано точно по линии заданной глиссады планирования. Все устройство смонтировано на амортизаторах для исключения влияния вибрации корабля на изображение. (Фото 18).

Фото 18.

Вторая телевизионная камера, имеющая аналогичное устройство, установлена в качестве резервной. Третья камера постоянно направлена на приборную доску с репитерами в контрольном посту и дает изображение следующих показаний: даты, времени события, скорости относительно ветра на палубе и скорости самолета, заходящего на посадку.

Изображение с двух телекамер накладывается одно на другое, и на контрольном посту, а также в других местах, где это требуется, на экранах отображаются: самолет, перекрестие точно глиссады и все необходимые объективные данные.

Четвертая телекамера установлена на мостике островной надстройки авианосца и управляется оператором вручную. Оператор может следить за самолетами при полетах по кругу от момента пролета траверза и до заруливания на стоянку. Обязательными для съемки являются момент касания палубы при посадке, захват троса аэрофинишера посадочным гаком, остановка и руление самолета за линию безопасности. Камера с помощью трансфокатора дает крупным планом изображение бортового номера самолета, затем следует по тросу финишера до шкивов. Если самолет не захватил трос, оператор продолжает следить телекамерой до пролета этого самолета носовой части авианосца. Эта камера позволяет показать крупным планом любое происшествие на палубе. (Фото 19).

Фото 19.

Система PLAT может по необходимости подключаться к внутренней телевизионной сети корабля. PLAT значительно облегчает разбор полетов, особенно при выполнении массовых полетов по кругу. Все посадки, выполняемые на палубу авианосца, записываются на видеомагнитофонную ленту. Запись возможна также и ночью благодаря специальной подсветке на верхней палубе. Каждый летчик может видеть и оценить свой заход на посадку, посадки других летчиков, а также проанализировать радиообмен между летчиком и руководством полетов.

Система PLAT помогает не только проведению послеполетного анализа. На платформе у офицера визуального управления посадкой имеется контрольный экран, на котором дается изображение самолета, заходящего на посадку, перекрестия, обозначающего заданную глиссаду планирования и всех остальных объективных данных. LSO может в любой момент проверить правильность подачи им команды на исправление ошибок и следить за точностью их исполнения.

Камера, расположенная на мостике островной надстройки, имеет также возможность передавать изображение процесса катапультирования, обеспечивая, таким образом, боевой информационный центр (БИЦ) корабля немедленной информацией о взлете самолетов. В период относительного «затишья» между взлетами и посадками камера передает изображение полетной палубы, и летчики, ожидающие вылета в эс- кадрильских «рэди-рум»,могут наблюдать перемещение и расстановку своих самолетов.

Одним из наиболее существенных преимуществ PLAT является возможность проведения объективного анализа летных происшествий. Очень часто, например, при разрушении основной стойки шасси при посадке непосредственной причиной считается ошибка летчика, однако тщательный просмотр видеоматериалов неоднократно объективно доказывал его невиновность. После случившегося летного происшествия кассета с видеозаписью отсылается командующему авиацией соответствующего флота для расследования. Использование системы PLAT значительно повышает безопасность полетов на авианосцах.

Американцы считают, что система не слишком дорога по сравнению со стоимостью даже одного самолета, да и к тому же почти вся аппаратура к ней продается на обычном промышленном рынке. Подготовка специалистов, обслуживающих систему, проводится в течение 16 недель на авиабазе Грейт Лэйкс (штат Иллинойс). Один из матросов аэрофинишерной команды обслуживает радиолокатор AN/SPN-12, с помощью которого измеряется скорость заходящего на посадку самолета относительно авианосца. Приемопередатчик и антенна SPN-12 вручную разворачивается в направлении самолета. Значение скорости приближения передается на приборную доску контрольного поста телевизионной системы PLAT офицеру визуального управления посадкой (LSO) и руководителю полетов на КДП. (Фото 20)

Фото 20.

Дивизион ангарной палубы – V- 3 – в шутку называют «смотрителем гаража». «Гараж» на авианосце довольно большой и составляет около 50% площади верхней палубы. На ангарной палубе производится ремонт и техническое обслуживание самолетов, хранятся наземные обеспечивающие средства («желтые механизмы»), техническое оборудование, самолетные топливные баки, контейнеры со средствами постановки пассивных помех и много других вспомогательных устройств и механизмов.

В период пополнения запасов на ходу в море ангарная палуба является перевалочной базой для поставляемого вооружения, авиационно-технического имущества, продовольствия. На ангарной палубе организуется широкая торговля магазинов для личного состава корабля и просмотр кинофильмов. Основной обязанностью личного состава дивизиона V-3 является прием самолетов с полетной палубы вниз (с помощью элеваторов грузоподъемностью до 50 т), размещение в ангаре для авиационно-технического обслуживания и подача их в исправном состоянии обратно на полетную палубу.

Стесненные условия, короткое время реакции требует тренировки регулировщиков и их помощников (в синих шлемах и фуфайках), для того чтобы выполнить эти эволюции быстро и безопасно. Все эти опускания- подъемы самолетов есть залог успешного выполнения полетов наверху. От неумелых действий команды ангарной палубы выполнение плановой таблицы может быть нарушено. Только тесное взаимодействие со службой авиационно-технического обслуживания гарантирует постоянный поток исправных и подготовленных к вылету самолетов.
