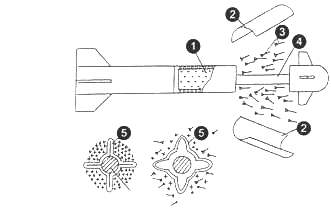

Рис.21 Управляемая ракета типа «СВАРОГ» с выбросом ГПЭ вбок

1 – осколочная БЧ; 2 – сбрасываемые полуцилиндры; 3 -стреловидные ГПЭ; 4-штанга; 5-упругий мехных поражающих элементов вбок показана на рис.21.

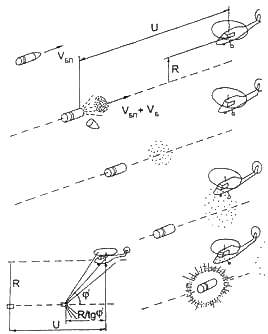

Комбинированное воздействие блока ГПЭ и боевой части на воздушную цель наряду с поражением ее различных проекций (в случае, показанном на рис.20 поток ГПЭ поражает лобовую проекцию цели, а осколки боевой части – боковую проекцию) может привести к возникновению новых суммарных эффектов. Примером может служить интенсивное разрушение аэродинамических панелей летательных аппаратов за счет нанесения осевым потоком ГПЭ множественных повреждений панели, являющихся очагами разрушения, с последующим разрушением ослабленных панелей компрессионным действием заряда ВВ боевой части. Другим примером может служить интенсификация действия ГПЭ блока при исполнении их в виде зажигательных элементов. При выбросе блока ГПЭ назад ГПЭ подходят к цели позже осколков боевой части. В этом случае осколки боевой части пробивают топливные баки и обеспечивают истечение топлива в атмосферу с образованием паровоздушной смеси, а подходящие позже зажигательные ГПЭ вызывают ее воспламенение.

Другой вариант конструктивной реализации этого же способа поражения отличается тем, что трубчатый блок ГПЭ располагается в кольцевом зазоре между корпусом снаряда и выбрасываемой осколочной боевой частью. Преимуществом этого варианта является продуктивное использование блока ГПЭ при разрыве снаряда в сборе по варианту Б. В этом случае ГПЭ включаются в радиальное поле осколков обоих корпусов.

Схема «СВАРОГ» в более общем плане является реализацией применительно к осколочным боеприпасам принципа разделенного действия. Действие боеприпаса осуществляется в несколько этапов, на каждом из которых решается конкретная задача. Примерами таких боеприпасов других классов могут служить кумулятивный снаряд типа тандем, бетонобойная бомба типа STABO с головным кумулятивным зарядом и проникающим фугасным снарядом и ряд других.

Перспективы разработки артиллерийских снарядов осевого действия являются наиболее многообещающими для танковых пушек и автоматических пушек калибра 40…100 мм. В настоящее время боекомплект отечественных танков Т-72, Т-80, Т-90 включает четыре типа снарядов – бронебойный оперенный подкалиберный (БОПС), кумулятивный, управляемый ПТУР и осколочно- фугасный. Первые три типа предназначены для борьбы с танками, а последний снаряд является многоцелевым и предназначен в основном для самообороны танка от противотанковых средств (расчеты гранатометов и ПТУР на открытой местности, в окопах и зданиях, подвижные установки ПТУР, противотанковые вертолеты и т.п.). Ниже, в табл.3 приводится сравнительная оценка эффективности штатного танкового 125-мм осколочно-фугасного снаряда ЗОФ19 и различных снарядов осевого действия этого калибра. Оценка проводится по двум показателям – вероятности поражения открыто расположенного расчета ПТУР на дальности 2000 м и величине собственных потерь наступающей танковой бригады. Последний показатель рассчитывался с помощью компьютерного моделирования методом динамики средних огневого боя бригады с соединением, включающим пять разнородных групп противотанкового оружия. Бой рассматривался как случайный процесс, протекающий по модели Ланчестера первого рода.

Таблица 3 Сравнительная оценка эффективности штатного танкового снаряда и перспективных снарядов осевого действия

Тип снаряда	Вероятность поражения расчета ПТУР	Относительная величина собст­венных потерь
	0,2	0.45
Осколочно-фугасный снаряд с высоко­точным дистанционным взрывателем	0,4	0,30
Осколочно-фугасный снаряд с доворотом	0,3	0,30
Пороховая шрапнель	0.5	0,50
Осколочно-пучковый снаряд	0,4	0.25
Осколочно-пучковый снаряд с потоком овального сечения	0.6	0,20
Осколочно-кинетический снаряд с зарядом двойного назначения	0,5	0.15
Кассетный снаряд	0.6	0.40
Снаряд "СВАРОГ"	0,7	0,10

Рис.22 Мина осколочная направленная МОН-100

Рис.23 Инженерная мина М18А1

Рис.24 Действие противовертолетных мин

Рис.25 Действие комплекса активной защиты танка «'Арена»

Как видно из таблицы, снаряд разделенного действия «СВАРОГ» по обоим показателям существенно превосходит как штатный ОФ снаряд, так и все остальные схемы снарядов осевого действия.

Аналогичные выводы получены при оценке действия снарядов автоматических корабельных пушек по атакующим противокорабельным крылатым ракетам (ПКР). Проблемы обороны кораблей от ПКР не решены до настоящего времени. По различным оценкам корабельные ракеты обеспечат перехват не более 70… 80% ПКР. Дострел прорвавшихся ракет должен обеспечиваться корабельной артиллерией среднего калибра (на дальностях 3… 15 км) и малого калибра (на дальностях менее 3 км). При этом поражение ПКР на ближних рубежах должно осуществляться только по классу «А», т.е. с мгновенным разрушением цели в воздухе, поэтому основные надежды возлагаются на действие бронебойных подкалиберных снарядов, способных пробить корпус боевой части ПКР и вызвать детонацию ее заряда ВВ. Элементарные оценки, однако, показывают, что прямое попадание снаряда в весьма небольшую площадь лобовой проекции ПКР реально осуществимо только при точности стрельбы, намного превышающей типовые уровни, составляющие для кругового вероятного отклонения 2…3 тысячных дальности. Поэтому разработка новых малокалиберных снарядов с траекторным разрывом, в том числе снарядов с неконтактным взрывателем, осколочно-пучковых, снарядов «СВАРОГ» и др. является неотложной задачей.

Отдельный и многочисленный класс боеприпасов осевого действия представляют инженерные мины осколочные направленные (МОП). Недостатком инженерных мин с коническим потоком МОП-ЮО, МОП-200 (дальность соответственно 100 и 200 м) (рис.22) является нерациональная форма потока, при которой значительная часть ГПЭ уходит в грунт и в воздух. В настоящее время эти мины вытесняются минами с неосесимметричным потоком, сечение которого представляет овал с большой осью, расположенной параллельно поверхности земли. Характерным примером являются мины МОН-50 (или аналогичная ей мина США М18А1 «Клеймор»), МОН-90 (рис.23). Эти мины имеют пластмассовый корпус в виде криволинейной призмы, в передней части которого в пластмассу залиты готовые ПЭ. Интересно отметить, что в практике боевого применения мин типа МОН отмечались многочисленные случаи установки мин «задом наперед», т.е. вперед вогнутой боевой частью. Слабо обученному саперу представлялось, что тем самым он «фокусирует» осколочный поток в направлении цели. Для предотвращения этого на передней поверхности мин «Клеймор» наносится надпись крупными буквами «Front toward enemy» («Лицом к противнику»). К слову сказать, судя по фильмам «Коммандо» и «Хищник» мина «Клеймор» является любимым оружием Арнольда Шварценеггера. Отметим еще, что идея стелющегося потока поражающих элементов принадлежит генерал- фельдцейхмейстеру (начальнику артиллерии) елизаветинской эпохи графу П.И. Шувалову и была реализована в «секретных» гаубицах Шувалова, имеющих овальное сечение канала ствола и предназначенных для стрельбы картечью. Этот государственный секрет строго охранялся – перевозка «новоинвентованных» гаубиц производилась только с надетыми надульными чехлами.

В последние годы происходит быстрое развитие противовертолетных направленных мин (рис.24), имеющих неконтактные взрыватели. По мнению зарубежных военных специалистов, применение этих мин может вынудить экипажи вертолетов избегать малых высот полета, что приведет к потере главных преимуществ – скрытности и внезапности атаки.

Отметим еще одно новое применение принципа взрывного осевого метания. Речь идет о комплексе активной защиты танка (КАЗТ) «Арена» («Военный парад, №3, 1996г.). Этот комплекс содержит 22…26 защитных боеприпасов, расположенных в шахте пояса, опоясывающего башню. Обнаружение подлетающих РПГ и ПТУР, их сопровождение и выдача команды на срабатывание нужного боеприпаса в зависимости от направления подлета производится автоматической радиолокационной системой. Дальность обнаружения подлетающих целей – 50 м, время реакции системы 0,07 с. Приводится внешний вид защитного блока, выполненного в виде квадратной пластины, по-видимому, содержащей плоский заряд ВВ и слой ГПЭ. Описание схемы действия в статье не приводится, но можно предполагать, что по команде пороховым вышибным зарядом производится выброс (отстрел) боеприпаса вверх, а затем по истечении заданного замедления – его подрыв (рис.25).

Основными способами реализации радиально направленного потока (нацеливания в плоскости, нормальной к траектории снаряда) являются:

Рис.26 Управляемый снаряд типа «осколочное крыло» 1 – слой ВВ; 2 – слой ГПЭ; 3 – корпус; 4 – рули; 5 – головка самонаведения

Стержневая боевая часть ЗУР и схема ее действия

Способы реализации радиально направленного потока ГПЭ

• многоточечное скользящее инициирование,• взрывное деформирование ОБЧ перед подрывом,• управление креном снаряда,• поворот перед подрывом неосесимметричной ОБЧ вокруг продольной оси,• раскрытие ОБЧ на плоскость.

Наибольшим быстродействием повремени нацеливания обладает многоточечное скользящее инициирование. В этой схеме детонаторы располагаются по окружности заряда. После получения информации о стороне промаха включается детонатор, расположенный по другую сторону от цели относительно оси снаряда. При этом увеличивается энергия потока, направляемая в сторону цели. Поданным ВНИИЭФ Федерального ядерного центра (г. Саров) это увеличение может составлять 2,5 раза по сравнению с изотропным разлетом.

Этот принцип нацеливания реализован в боевой части ЗУР 9М96Е и 9М96Е2 разработки КБ «Факел». Пусковая установка этой ЗУР содержит три контейнера, каждый из которых содержит 4 ракеты. Масса одной ракеты 9В96Е составляет 333 кг, ракеты 9М98Е2 – 420 кг. Масса осколочной боевой части в обоих ЗУР равна 24 кг. Предусмотрены два режима подрыва: направленный в случае известной стороны промаха и изотропный с формированием кругового поля с помощью центрального детонатора в случае, когда сторона промаха неизвестна.
